专利号: 201510632504X
申请人: 金云初
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

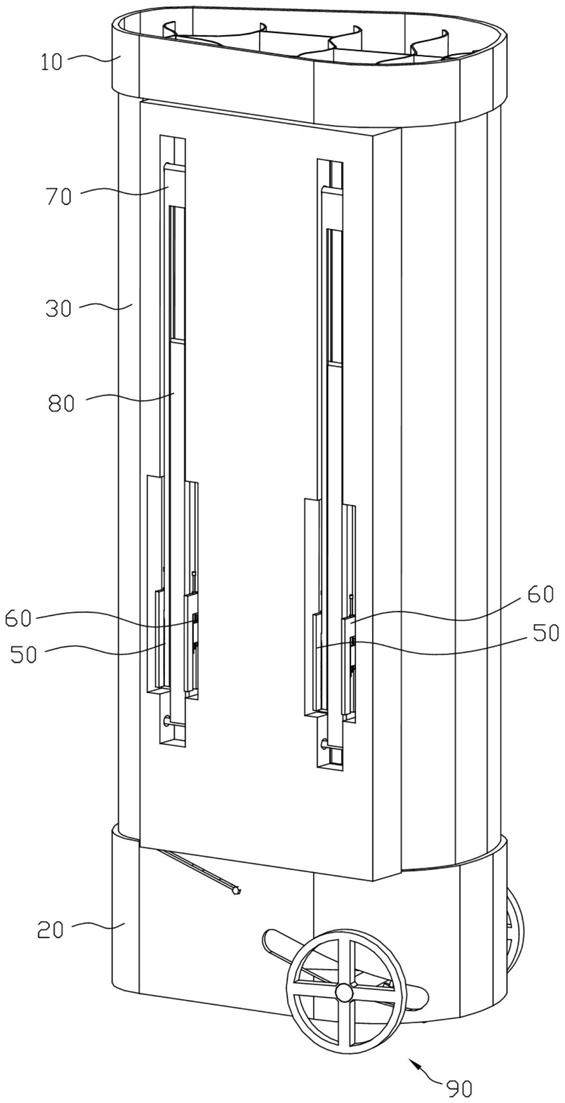

1.一种拖行与支撑两用的高尔夫球袋,包括内骨架、插置座(10)、底座体(20)、壳体(30),所述内骨架的两端分别连接插置座和底座体,所述壳体包覆在内骨架上且与插置座和底座体连接;

所述壳体的前侧壁上铰接两根撑板(70),所述两根撑板以左右并列的方式铰接在壳体前侧壁的上部,每根撑板的顶端铰接在壳体前侧壁上;

其特征在于:

所述底座体中空,底座体的前侧壁上开设第一通孔(21),底座体的后侧壁上开设第二通孔,所述第一通孔和第二通孔前后对称,第一通孔和第二通孔均呈长条状且倾斜设置;

所述底座体内设有滚轮机构(90),所述滚轮机构包括固定在底座体内的固定板(91)、一对前后对称设置的导轨(92)、与一对导轨滑动配合的一对滑块(93)、一对齿条(97)、一对齿轮(99)、第一滚轮轴(94)和第二滚轮轴(95)、枢接在第一滚轮轴上的第一滚轮(961)和枢接在第二滚轮轴上的第二滚轮(962)、拉绳(98);

上述滚轮机构中,所述一对导轨固定在固定板上,一对导轨倾斜设置,导轨的倾斜度相同于第一通孔和第二通孔的倾斜度;一对导轨包括前后对称的前导轨和后导轨;

所述一对滑块包括前滑块和后滑块,前滑块滑动配合在前导轨上,后滑块滑动配合在后导轨上,前滑块和后滑块相向设置;所述前滑块上设一连接杆(931),所述连接杆的一端与前滑块刚性连接,连接杆的另一端螺接有紧固螺栓(932),所述底座体的前侧壁上开设一长条状滑行孔(22),所述紧固螺栓卡合在所述长条状滑行孔内,紧固螺栓可沿长条状滑行孔滑动;所述连接杆上设拉钩(933),所述拉绳的一端连接拉钩,拉绳的另一端与两根撑板连接;

所述一对齿条包括前齿条和后齿条,前齿条固定在前滑块上,后齿条固定在后滑块上,前齿条与后齿条相向设置;

所述一对齿轮包括啮合的前齿轮和后齿轮,前齿轮和后齿轮通过齿轮轴安装在底座体内,前齿轮与前齿条啮合,后齿轮与后齿条啮合;

所述第一滚轮轴穿过第一通孔且安装在前滑块上,所述第二滚轮轴穿过第二通孔且安装在后滑块上;

所述第一滚轮和第二滚轮均位于底座体外。

2.如权利要求1所述的一种拖行与支撑两用的高尔夫球袋,其特征在于:

前后对称设置的前导轨和后导轨构成八字形结构;

第一滚轮轴(94)的后端设有伸缩孔部(941),第二滚轮轴(95)的前端开设伸缩杆部(951),所述伸缩孔部内安装有伸缩弹簧,所述伸缩杆部活动插设在伸缩孔部内,伸缩杆部的顶端抵在伸缩弹簧上。

3.如权利要求2所述的一种拖行与支撑两用的高尔夫球袋,其特征在于:所述第一滚轮轴(94)铰接在前滑块上,所述第二滚轮轴(95)铰接在后滑块上。

4.如权利要求1所述的一种拖行与支撑两用的高尔夫球袋,其特征在于:

所述壳体(30)的前侧壁上铰接两根支板(80),所述两根支板以左右并列的方式铰接在壳体前侧壁的下部,每根支板的底端铰接在壳体前侧壁上;

每一撑板(70)的底端开设一长条状豁口(71),长条状豁口的一对相向侧壁上开设导向槽(72);每一支板的一对外侧壁上设一对导向块(81),一对导向块位于支板的顶端;两根支板上的一对导向块分别与两根撑板上的导向槽滑动配合。

5.如权利要求4所述的一种拖行与支撑两用的高尔夫球袋,其特征在于:

位于壳体(30)前侧壁左侧的撑板(70)的底部左侧壁上设有第一支撑模块(50),位于壳体前侧壁左侧的撑板的底部右侧壁上设有第二支撑模块(60);位于壳体前侧壁右侧的撑板的底部左侧壁上设有第一支撑模块,位于壳体前侧壁右侧的撑板的底部右侧壁上设有第二支撑模块;

所述第一支撑模块(50)包括第一支撑脚(51)、第一滑块(52)、第一升降杆(53)、第一支座(54);所述第一支座固定在位于壳体前侧壁左侧的撑板的底部左侧壁上,第一支座开设竖直向的第一滑槽(55),第一滑槽的底端开口,所述第一滑槽的右侧壁上固定安装第一滑杆(56);所述第一支撑脚位于第一滑槽内,第一支撑脚的右侧壁上开设竖直向的第一导向槽(57),第一滑杆与第一导向槽配合;所述第一滑块位于第一滑槽内且与第一滑槽滑动配合,第一滑块位于第一支撑脚的上方,第一滑块可沿第一滑槽上下移动,第一滑块左侧壁上设有向下延伸的第一铰接销(58),第一铰接销铰接在第一支撑脚的左侧壁上;所述第一升降杆竖直设置,第一升降杆活动插设在第一支座的顶部,第一升降杆的底端连接在第一滑块的顶面上,第一升降杆的顶端向上突出第一支座的顶面;

所述第二支撑模块(60)包括第二支撑脚(61)、第二滑块、第二升降杆、第二支座;所述第二支座固定在位于壳体前侧壁左侧的撑板的底部右侧壁上,第二支座开设竖直向的第二滑槽,第二滑槽的底端开口,所述第二滑槽的左侧壁上固定安装第二滑杆;所述第二支撑脚位于第二滑槽内,第二支撑脚的左侧壁上开设竖直向的第二导向槽,第二滑杆与第二导向槽配合;所述第二滑块位于第二滑槽内且与第二滑槽滑动配合,第二滑块位于第二支撑脚的上方,第二滑块可沿第二滑槽上下移动,第二滑块右侧壁上设有向下延伸的第二铰接销,第二铰接销铰接在第二支撑脚的右侧壁上;所述第二升降杆竖直设置,第二升降杆活动插设在第二支座的顶部,第二升降杆的底端连接在第二滑块的顶面上,第二升降杆的顶端向上突出第二支座的顶面。

6.如权利要求5所述的一种拖行与支撑两用的高尔夫球袋,其特征在于:

所述第一升降杆(53)的顶端枢接第一外螺纹件(591),所述第一支座(54)的顶面上固定第一内螺纹件(592),第一升降杆穿设在第一内螺纹件内,所述第一外螺纹件可与第一内螺纹件螺接;

所述第二升降杆的顶端枢接第二外螺纹件,所述第二支座的顶面上固定第二内螺纹件,第二升降杆穿设在第二内螺纹件内,所述第二外螺纹件可与第二内螺纹件螺接。

7.如权利要求6所述的一种拖行与支撑两用的高尔夫球袋,其特征在于:

所述第一支撑脚(51)呈直条状,第一支撑脚的顶端设有第一弧形面(511)和第一限位块(512),第一弧形面位于第一支撑脚的后侧,第一限位块位于第一支撑脚的前侧;当第一滑杆(56)位于第一导向槽(57)的顶端时,第一滑杆的中心线与第一弧形面的中心线重合,且第一滑杆的中心线与第一铰接销(58)的中心线重合;

所述第二支撑脚(61)呈直条状,第二支撑脚的顶端设有第二弧形面和第二限位块,第二弧形面位于第二支撑脚的后侧,第二限位块位于第二支撑脚的前侧;当第二滑杆位于第二导向槽的顶端时,第二滑杆的中心线与第二弧形面的中心线重合,且第二滑杆的中心线与第二铰接销的中心线重合。
