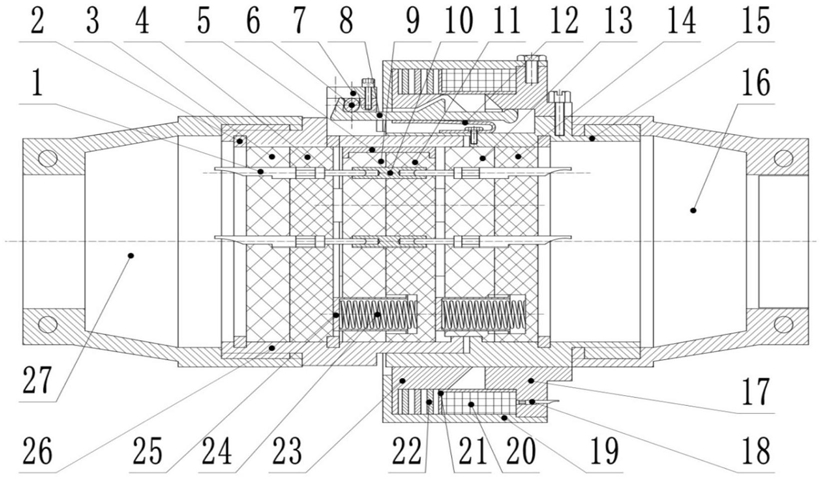

1.外壳锁紧分离脱落电连接器，由插头和插座组成，其特征在于：所述的插座包括锁紧销、第一层绝缘体、第二层绝缘体、插座插针、插孔、插座脱落弹簧和插座外壳；所述的插座外壳设有多个凸台，每个凸台的孔与一个锁紧销间隙配合；所述的第一层绝缘体固定在插座外壳内，插座插针嵌入第一层绝缘体；所述的插孔嵌入第二层绝缘体，第二层绝缘体与插座壳体的内壁构成滑动副；所述的第一层绝缘体与第二层绝缘体之间设置插座脱落弹簧；

所述的插头包括锁钩、片弹簧、插头外壳、第三层绝缘体、插头插针、插头脱落弹簧、轭铁、线包、波形弹簧和衔铁；所述的第三层绝缘体固定在插头外壳内；所述的插头插针穿过第三层绝缘体；多个锁钩的尾部均与插头外壳形成转动副，锁钩的数量与锁紧销的数量相等；所述锁钩头部的钩爪设置在插座壳体的槽内，锁紧状态下钩住插座对应的锁紧销；所述的片弹簧设在锁钩与插头外壳之间，给锁钩提供向外的力；所述的轭铁与插头外壳通过螺钉固定；

所述的衔铁套在插头外壳上，每个锁钩中部的凸起与衔铁上开设的对应一个缺口接触；所述的线包套在轭铁和衔铁外，线包通电时衔铁与轭铁吸合，线包断电时波形弹簧为轭铁与衔铁的分离提供回弹力。

2.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：所述的插座还包括卡圈、卡钉、凸台安装盖板、套筒和插座电缆罩；第一层绝缘体由第一绝缘体和第二绝缘体组成；第二层绝缘体由第三绝缘体和第四绝缘体组成；所述插座外壳的凸台上固定凸台安装盖板对锁紧销限位；所述的卡圈将第一绝缘体、第二绝缘体固定在插座外壳内，插座上的插座插针依次嵌入第一绝缘体和第二绝缘体；所述的插孔依次嵌入第三绝缘体和第四绝缘体，卡钉将第三绝缘体、第四绝缘体连成一体；插座的插座脱落弹簧和套筒安装在第三绝缘体和第四绝缘体内；所述套筒的一端压紧插座脱落弹簧，另一端与第二绝缘体接触；所述的插座电缆罩与插座外壳通过螺纹连接。

3.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：所述的插头还包括插头电缆罩、电磁铁外套和线包套；所述的第三层绝缘体包括用卡圈固定在插头外壳内的第五绝缘体和第六绝缘体；插头上的插头插针穿过第五绝缘体和第六绝缘体；插头的插头脱落弹簧和套筒安装在第五绝缘体和第六绝缘体内；所述的线包套套住线包，且线包套与轭铁端面接触，线包的两个接线柱伸出轭铁端面；所述的波形弹簧安装在线包套与衔铁之间，电磁铁外套与轭铁固定，并对衔铁轴向限位；所述的轭铁、线包、线包套和衔铁都设置在电磁铁外套内；所述的插头电缆罩与插头外壳通过螺纹连接。

4.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：锁钩尾部的安装轴以间隙配合的方式安装在插头外壳对应的凸台上，轭铁从尾端移动到插头外壳的凸台后压在锁钩的安装轴上。

5.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：所述插座上的插座插针和插孔有50～100对，插头上的插头插针数量与插孔的数量相等。

6.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：所述的插座上有沿圆周均布的三对插座脱落弹簧，插头上有沿圆周均布的三对插头脱落弹簧。

7.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：所述的插座脱落弹簧、插头脱落弹簧和波形弹簧均设有预压力。

8.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：所述锁钩头部钩爪的外作用面相对插头外壳轴向的倾角为60～75°；衔铁的缺口相对插头外壳轴向的倾角与锁钩中部凸起的作用面相对插头外壳轴向的倾角相等，且在30～60°中取值。

9.根据权利要求1所述的外壳锁紧分离脱落电连接器，其特征在于：所述锁钩头部的钩爪及插座外壳凸台的孔均涂有润滑脂。
