专利号: 2015106369512
申请人: 于卫华
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

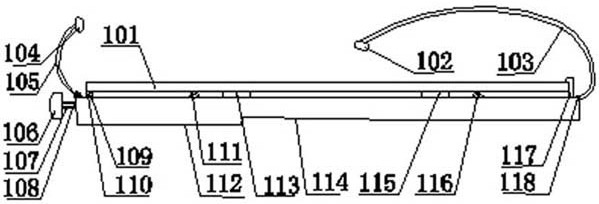

1.本发明一种双翘翻扣多用途新型鞋套,包括功能鞋底(114)、双翘踏板(101)、左右弹性后翘扣杆(105)、左右弹性前翘扣杆(103),其特征是,所述功能鞋底(114)设置左右转轴固定脚a(108)、左右转轴固定脚b(118)、后定位卡锁(109)、卡锁释放纽(106)、前定位卡锁(117);所述左右转轴固定脚a(108)固定在功能鞋底(114)的后端鞋后跟(112)部位,并与左右弹性后翘扣杆(105)活动连接,所述左右转轴固定脚b(118)固定在功能鞋底(114)的前端部位,并与左右弹性前翘扣杆(103)活动连接;所述后定位卡锁(109)和锁扣释放纽(106)安装在功能鞋底(114)的后跟(112)部位,并与双翘踏板(101)活动连接,所述前定位卡锁(117)固定安装在功能鞋底(114)的前端部位,并与双翘踏板(101)活动连接;所述双翘踏板(101)设置左右联动扣环a(111)、左右联动扣环b(116)、左右联动滑槽a(401)、左右联动滑槽b(402)、弧形弹簧条a(113)、弧形弹簧条b(115)、弹簧条滑槽a(403)、弹簧条滑槽b(404)、定位卡扣(110);所述左右联动扣环a(111)通过左右联动滑槽a(401)与双翘踏板(101)活动连接,所述左右联动扣环b(116)通过左右联动滑槽b(402)与双翘踏板(101)活动连接;所述弧形弹簧条a(113)通过弹簧条滑槽a(403)与双翘踏板(101)活动连接,所述弧形弹簧条b(115)通过弹簧条滑槽b(404)与双翘踏板(101)活动连接;所述定位卡扣(110)与后定位卡锁(109)和卡锁释放纽(106)活动连接;

所述左右弹性后翘扣杆(105)通过左右转轴固定脚a(108)与功能鞋底(114)活动连接,并与双翘踏板(101)活动连接形成联动;所述左右弹性前翘扣杆(103)通过左右转轴固定脚b(118)与功能鞋底(114)活动连接,并与双翘踏板(101)活动连接形成联动。

2.根据权利要求1所述的双翘翻扣多用途新型鞋套,其特征是,所述功能鞋底(114)可沿着边缘设置一圈软质防水材料的防护浅鞋帮。

3.根据权利要求1所述的双翘翻扣多用途新型鞋套,其特征是,所述左右弹性后翘扣杆(105)、左右弹性前翘扣杆(103),也可以通过挂钩和特定卡口加挂、蒙套专门设定的鞋脸布套和鞋后跟布套。

4.根据权利要求1所述的双翘翻扣多用途新型鞋套,其特征是,所述弹性触控条a(104)、弹性触控条b(102)背板采用弹性材料,接触面采用弹性、柔软、摩擦力大的材料,增强舒适度和功能效果。
