1.一种掺锌氧化镁纳米管的制备方法，其特征在于：包括以下步骤：步骤一、按照摩尔比X：（1-X）称取分别可溶性锌盐和可溶性镁盐，备用，其中，X取值为

0~0.18；

步骤二、将步骤一称取的可溶性锌盐和可溶性镁盐溶于溶剂中配制成混合溶液，然后在常压、温度为30-80℃的搅拌的状态下用碱液调整混合溶液的pH值为7，继续搅拌反应

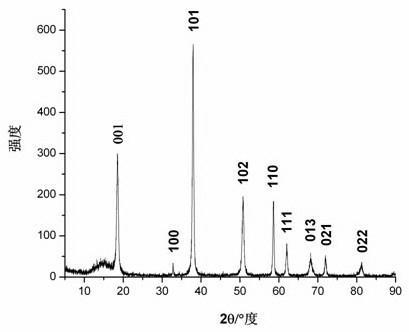

1~4小时，反应过程中加入占可溶性锌盐与可溶性镁盐总重1～10wt％的晶型控制剂，并保持混合溶液的pH值为7，将生成的沉淀经洗涤、氨水处理、干燥、研磨后得掺锌氢氧化镁前驱体，备用；

步骤三、将步骤二制得的掺锌氢氧化镁前驱体依次经下面三个阶段进行加热处理：（1）以5~15℃/min的升温速率从室温升温至130~150℃，保温0.5~1h；（2）以5~15℃/min的升温速率升温至285~420℃，保温1~2h；（3）以5~15℃/min的升温速率升温至

430~450℃，保温0.5~1h；停止加热后冷却至室温，得到掺锌纳米氧化管粉末。

2.如权利要求1所述的一种掺锌氧化镁纳米管的制备方法，其特征在于：所述步骤一种采用的可溶性镁盐为氯化镁、硝酸镁、六水合硝酸镁、硫酸镁或乙酸镁中的一种，所述可溶性锌盐为氯化锌、硝酸锌、六水合硝酸锌或溴化锌中的一种。

3.如权利要求1所述的一种掺锌氧化镁纳米管的制备方法，其特征在于：所述步骤二中采用的溶剂为去离子水、无水乙醇或者去离子水与无水乙醇体积比为（10：90）~（50:50）的混合溶剂。

4.如权利要求1所述的一种掺锌氧化镁纳米管的制备方法，其特征在于：所述步骤二中的干燥温度为80~100℃。

5.如权利要求1所述的一种掺锌氧化镁纳米管的制备方法，其特征在于：所述步骤二中采用的碱液为氢氧化钠或氢氧化钾中的一种。

6.如权利要求1所述的一种掺锌氧化镁纳米管的制备方法，其特征在于：所述步骤二中采用的晶型控制剂为聚乙二醇、乙二醇或聚丙烯酸中的一种或几种。
