专利号: 2015106442217
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测时学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

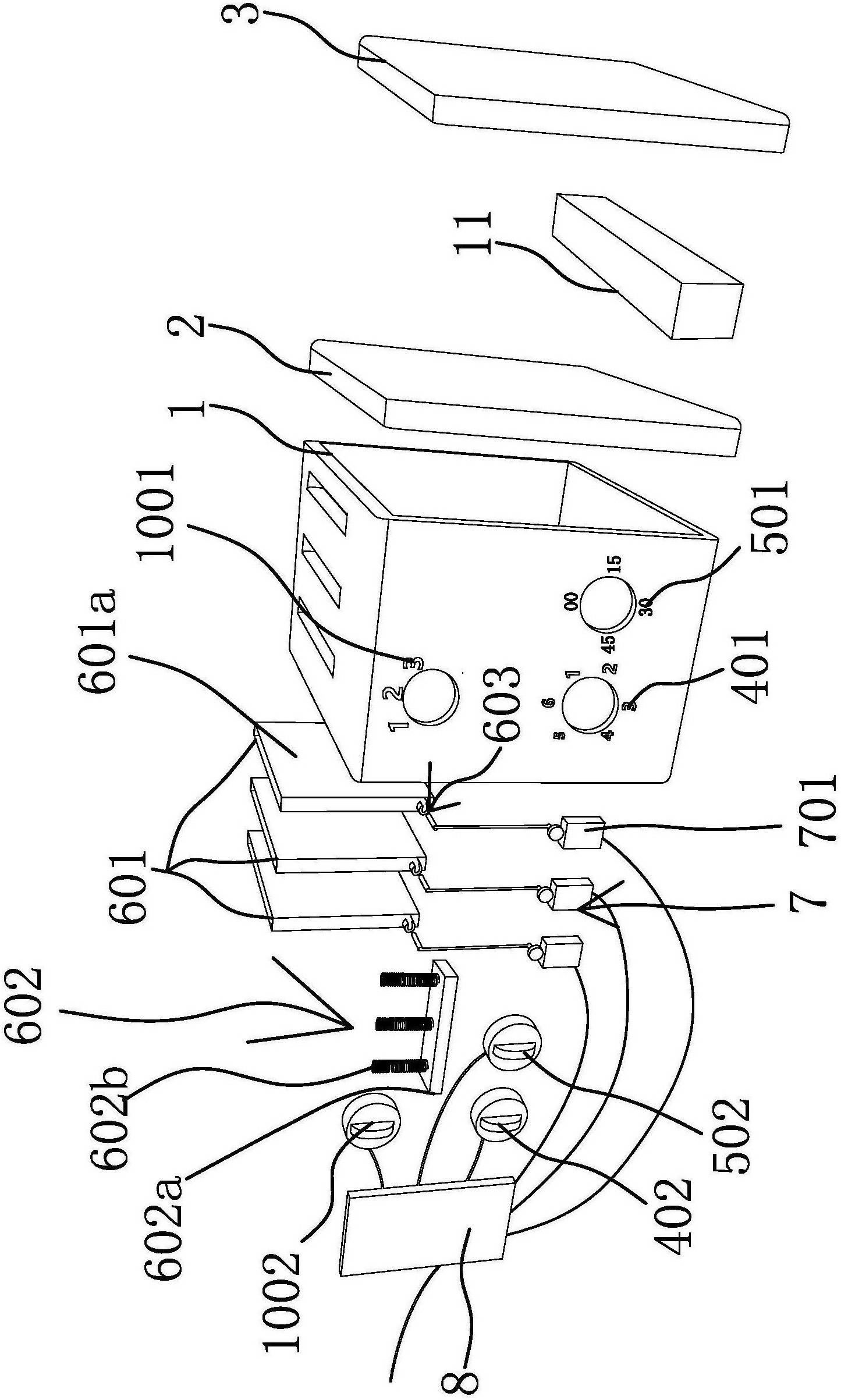

1.一种弹出式计时器,包括两侧开口的壳体(1),所述的壳体(1)前侧设有前盖(2)、后侧设有后盖(3),其特征在于:所述的前盖(2)外侧设有时钟定时设置机构(4)、分钟定时设置机构(5),所述的壳体(1)顶部设有使信息弹出机构(6)压入壳体(1)内侧的开口,所述的壳体(1)内设有驱动信息弹出机构(6)弹出的弹出驱动机构(7)、控制电路板(8)、内置电源(9),所述的内置电源(9)与控制电路板(8)连接,所述的控制电路板(8)分别与弹出驱动机构(7)、时钟定时设置机构(4)、分钟定时设置机构(5)连接。

2.根据权利要求1所述的弹出式计时器,其特征在于,所述的信息弹出机构(6)包括用于放置提醒信息资料的矩形信息框组件(601),所述的矩形信息框组件(601)的底部连有固设于壳体(1)内的弹簧组件(602),所述的矩形信息框组件(601)的一侧和弹出驱动机构(7)通过卡扣结构(603)相连接。

3.根据权利要求2所述的弹出式计时器,其特征在于,所述的矩形信息框组件(601)包括若干个呈一字排列且间隔设置的用于的矩形存储框(601a);所述的弹簧组件(602)为若干与矩形存储框(601a)一一对应的设在固定于壳体(1)内的弹簧安装板(602a)上的弹簧(602b);所述的卡扣结构(603)为若干个与矩形存储框(601a)一一对应的弧形扣口(603a)和卡扣于弧形扣口(603a)上的旋转杆(603b);所述的弹出驱动机构(7)为若干台与旋转杆(603b)一一对应连接的旋转马达(701),所述的旋转马达(701)与控制电路板(8)连接;所述的前盖上设有用于选择矩形存储框(601a)的存储框选择机构(10)。

4.根据权利要求3所述的弹出式计时器,其特征在于,所述的存储框选择机构(10)包括设有矩形存储框(601a)选择信息的存储框刻度盘(1001),所述的存储框刻度盘(1001)中心转接有存储框选择旋钮(1002),所述的存储框选择旋钮(1002)与控制电路板(8)连接。

5.根据权利要求1至4任一所述的弹出式计时器,其特征在于,所述的时钟定时设置机构(4)包括时钟刻度盘(401),所述的时钟刻度盘(401)中心转接有时钟选择旋钮(402);

所述的分钟定时设置机构(5)包括分钟刻度盘(501),所述的分钟刻度盘(501)中心转接有分钟选择旋钮(502),所述的时钟选择旋钮(402)、分钟选择旋钮(502)分别与控制电路板(8)连接。

6.根据权利要求1所述的弹出式计时器,其特征在于,所述的壳体(1)内设有与控制电路板(8)连接的用于声音提醒的蜂鸣器(11),所述的蜂鸣器(11)与所述的后盖(3)上的若干个呈行列式排列的发生孔(12)连接。
