1.一种即用即撕的银纳米线透明导电薄膜的制备方法，其特征在于，具体制备步骤为：（1）将保护膜进行清洗；

（2）在保护膜上涂覆一层粘合力低的粘结剂，红外灯烘干；

（3）将银纳米线导电墨水涂覆在保护膜上，干燥后得到银导电网络；

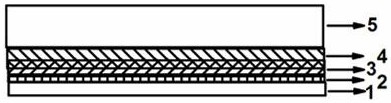

（4）将高粘合力粘结剂涂覆在基底上，初步干燥后将保护膜平放在基底上方，干燥得到有保护膜的即用即撕的银纳米线透明导电薄膜。

2.根据权利要求1所述的制备方法，其特征是：所用的保护膜是PET膜、PE膜、PVC膜、PU胶保护膜等。

3.根据权利要求1所述的制备方法，其特征在于：步骤（1）的清洗过程是将保护膜在乙醇溶液中超声10分钟，然后红外干燥。

4.根据权利要求1所述的制备方法，其特征在于：步骤（2）中的粘合力低的粘结剂为非常容易撕下的标签纸所用的可移除粘结剂和不干胶（阿里巴巴上购买），或少量常用粘结剂和大量非粘性物质配成的溶液。

5.根据权利要求1所述的制备方法，其特征在于：步骤（2）的红外灯干燥使用的是

500W的红外烘烤灯，干燥5分钟左右；这层粘结层厚度为10-30 nm。

6.根据权利要求1所述的制备方法，其特征在于：步骤（3）所用的银纳米线是自制的，直径在30-50nm之间，长度在10-20μm之间；墨水银线含量在0.5%左右；除了银线外，墨水还含有分散剂、表面活性剂、流平剂、保湿剂和粘结剂等；墨水涂覆后，将衬底放入真空烘箱，110℃加热烘烤10分钟。

7.根据权利要求1所述的制备方法，其特征在于：所用高粘合力粘结剂为环氧树脂、丙烯酸酯树脂、丙烯酸树脂、聚酯树脂、聚酰胺树脂、聚氨酯树脂、聚酰亚胺树脂、聚乙烯醇树脂、聚酮树脂、酚醛树脂、硅烷偶联剂、钛酸酯偶联剂中的一种或几种的混合；所用衬底为聚对苯二甲酸乙二醇酯(PET)、聚二甲基硅氧烷(PDMS)、聚碳酸酯、聚酰亚胺(PI)或玻璃中的一种。

8.根据权利要求1所述的制备方法，其特征在于：步骤（4）的过程为将粘结剂涂覆在基底上；然后用红外烘烤灯烘烤5分钟；然后将带有银导电网络的保护膜平放在基底上；接着用红外烘烤灯干燥5分钟，然后放入真空烘箱中，110℃下真空干燥10分钟，得到最终的一种即用即撕的银纳米线透明导电薄膜。
