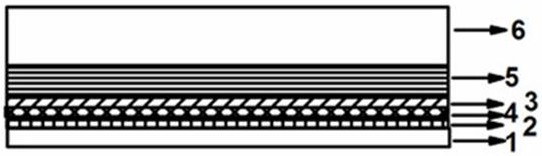

1.一种多重保护的银纳米线透明导电薄膜，其特征在于，具体制备步骤为:

(1)将保护膜在乙醇溶液中超声10分钟，然后红外干燥; 所用的保护膜是PET膜、PE膜、PVC膜、PU胶保护膜;(2)在保护膜上涂覆一层粘合力低的粘结剂，红外灯烘干；所述粘合力低的粘结剂为非常容易撕下的标签纸所用的可移除粘结剂或不干胶，或常用粘结剂和非粘性物质配成的溶液；所述红外灯烘干使用的是500W的红外烘烤灯，干燥5分钟；这层粘结层厚度为10 30 nm；

~

(3)将银纳米线导电墨水涂覆在保护膜上，干燥后得到厚度为200nm银导电网络；所用的银纳米线是自制的，直径在30-50nm，长度在10-20μm；墨水银线含量0.5%；除了银线外，墨水还含有分散剂、表面活性剂、流平剂、保湿剂和粘结剂；墨水涂覆后，将其放入真空烘箱，

110℃加热烘烤10分钟；

(4)在银导电网络上涂覆一层导电物质，然后干燥，使得这一层的厚度为150nm；所述的导电物质为金属纳米离子、石墨烯、碳纳米管、导电氧化物；将这几种物质的溶液涂覆在（3）所得的银纳米网络上，保持这些导电物质的厚度比银线网络的厚度小；然后先用红外烘烤灯烘烤3分钟，接着用真空烘箱100℃下干燥10分钟；

(5)将高粘合力的粘结剂涂覆在导电网络上，然后将基底平放在粘结剂上方，干燥得到有保护膜的即用即撕的银纳米线透明导电薄膜；所用高粘合力粘结剂为环氧树脂、丙烯酸酯树脂、丙烯酸树脂、聚酯树脂、聚酰胺树脂、聚氨酯树脂、聚酰亚胺树脂、聚乙烯醇树脂、聚酮树脂、酚醛树脂、硅烷偶联剂、钛酸酯偶联剂中的一种或几种的混合；所用基底为聚对苯二甲酸乙二醇酯(PET)、聚二甲基硅氧烷(PDMS)、聚碳酸酯、聚酰亚胺(PI)或玻璃中的一种；

所述干燥为先用红外烘烤灯干燥5分钟，然后放入真空烘箱中，110℃下真空干燥10分钟，得到一种多重保护的的银纳米线透明导电薄膜。
