专利号: 2015106618498
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

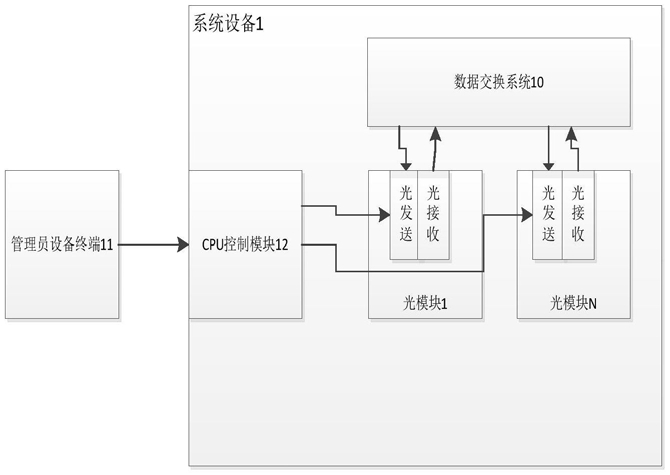

1.一种光通信设备,其特征在于,包括:

光模块,包括光发送单元和光接收单元,用于该光通信设备与外部进行光信号发送与接收;

模式配置模块,用于产生模式指令以配置该光模块的工作模式,所述工作模式为强制启动模式、强制关闭模式及智能控制模式其中一者;

以及

测控模块,接收该模式配置模块所产生的模式指令,以及监测该光模块所接收的光信号,并根据该模式指令以及光信号的监测结果控制该光模块中光发送单元的开启或关闭,具体包括:当该测控模块所接收到的模式指令为强制启动模式时,控制该光发送单元为开启状态;

当该测控模块所接收到的模式指令为强制关闭模式时,控制该光发送单元为关闭状态;

当该测控模块所接收到的模式指令为智能控制模式时,判断该光模块接收的光信号是否为有效光信号,若是则控制该光发送单元为开启状态,否则周期性开启、关闭该光发送单元。

2.如权利要求1所述的光通信设备,其特征在于还包括:当光模块接收的光信息并非是有效光信号时,该测控模块控制该光发送单元周期性开启,该测控模块执行光链路自动检测。

3.一种光通信节能方法,应用于权利要求1-2任一项所述的光通信设备中,该方法包括以下步骤:于步骤S1中,测控模块识别模式配置模块所发出的模式指令,若识出该模式指令为强制开启模式则进入步骤S2,若识别出该模式指令为强制关闭模式则进入步骤S3,若识别出该模式指令为智能控制模式则进入步骤S4;

于步骤S2中,该测控模块产生发光控制信号控制该光发送单元为开启状态;

于步骤S3中,该测控模块产生发光控制信号控制该光发送单元为关闭状态,进而使得该光模块进入节能模式;

于步骤S4中,该测控模块进一步监测该光模块接收到的光信号是否为有效光信号,若是转至步骤S2,否则执行步骤S5;以及于步骤S5中,该测控模块产生发光控制信号控制该光发送单元周期性开启、关闭。

4.如权利要求3所述的光通信节能方法,其特征在于,还包括该测控模块周期性产生光发送控制信号控制该光发送单元周期性开启,令该光模块发送链路检测用的光信号,以进行光链路自动检测。

5.如权利要求4所述的光通信节能方法,其特征在于,该光发送单元周期性开启T0时间,关闭T1时间,其中,T0不小于该光模块发送光链路自动检测用的光信号的最小脉宽时间T。

6.如权利要求5所述的光通信节能方法,其特征在于,该最小脉宽时间T=2*(Ttxon+Topt+Trxvalid),其中,Ttxon为发送光模块发送启动时间;Topt为光链路传输时间;Trxvalid为接收光模块的接收有效时间。

7.一种光通信节能方法,应用于权利要求1所述的光通信设备中,该光通信设备与对端另一通信设备连接,该光通信节能方法包括以下步骤:于步骤S1中,测控模块识别模式配置模块所发出的模式指令,若识出该模式指令为强制开启模式则进入步骤S2,若识别出该模式指令为强制关闭模式则进入步骤S3,若识别出该模式指令为智能控制模式则进入步骤S4;

于步骤S2中,该测控模块产生发光控制信号控制该光发送单元为开启状态;

于步骤S3中,该测控模块产生发光控制信号控制该光发送单元为关闭状态,进而使得该光模块进入节能模式;

于步骤S4中,该测控模块进一步监测该光模块接收到的光信号是否为有效光信号,若是转至步骤S2,否则执行步骤S5;以及于步骤S5中,判断该测控模块发起的链路检测是否关闭,若是则该测控模块产生发光控制信号使得该光模块的发光控制端周期性开启T0时间、关闭T1时间;否则转至步骤S2。

8.如权利要求7所述的光通信节能方法,其特征在于:T0不小于链路检测用的光信号的最小脉宽时间T。
