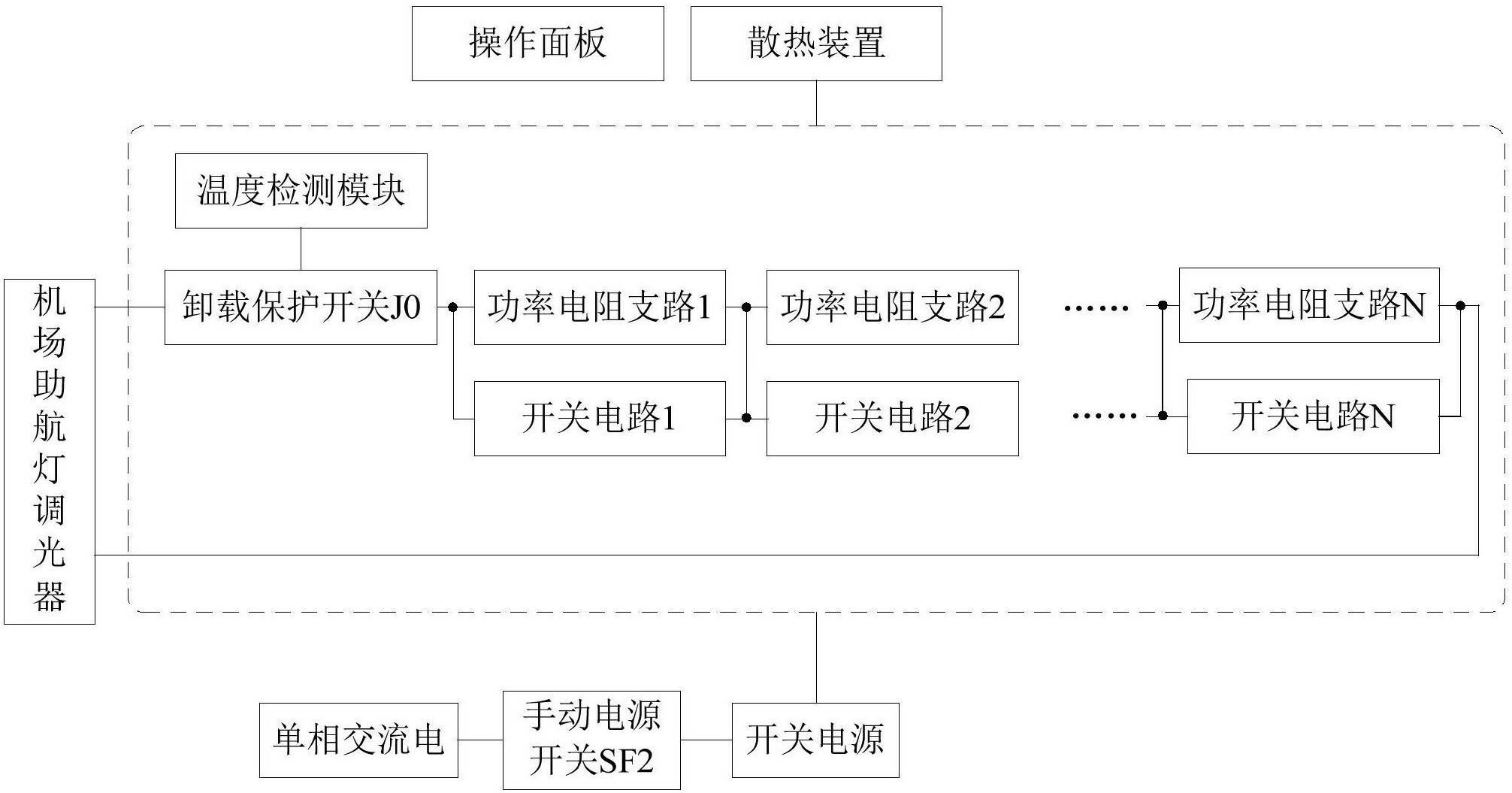

1.一种机场助航灯调光器模拟负载柜，其特征在于，所述模拟负载柜包括：柜体、置于柜体上的模拟负载；所述模拟负载与机场助航灯调光器输出端相连接，且包括：N个相互串联的功率电阻支路；

多个分别与各功率电阻支路并联连接的开关电路；通过控制所述开关电路的开关状态，实现与该开关电路并联连接的功率电阻支路接入模拟负载或被旁路而与所述模拟负载断开。

2.根据权利要求1所述的机场助航灯调光器模拟负载柜，其特征在于所述模拟负载还包括串接在机场助航灯调光器一输出端和所述模拟负载一端之间的卸载保护开关J0；当卸载保护开关J0断开时，所述模拟负载与所述机场助航灯调光器之间的连接断开。

3.根据权利要求1所述的机场助航灯调光器模拟负载柜，其特征在于所述模拟负载还包括用于检测柜体内温度变化的温度检测模块；所述卸载保护开关J0的控制部分与所述温度检测模块相连接，当所述温度检测模块所检测的柜体内温度高于预设温度时，所述控制部分控制所述卸载保护开关J0断开。

4.根据权利要求3所述的机场助航灯调光器模拟负载柜，其特征在于，

模拟负载还包括与单相交流电相连接，用于输出电源V给模拟负载供电的开关电源；

所述开关电源的输入端与单相交流电之间串接有手动电源开关SF2；所述开关电路包括真空继电器和钮子开关；所述真空继电器的常开触点与所述功率电阻支路并联；所述真空继电器的线圈与所述钮子开关的常闭开关相互串联接在开关电源正极和负极之间。

5.根据权利要求4所述的机场助航灯调光器模拟负载柜，其特征在于所述模拟负载还包括加载控制开关SF1；所述温度检测模块采用温度开关BT；所述卸载保护开关J0采用真空继电器；所述卸载保护开关J0的线圈与所述温度开关BT、所述加载控制开关SF1相互串联接在开关电源正极和负极之间；所述卸载保护开关J0的线圈两端还并联接有指示灯PG；所述卸载保护开关J0的触点串接在机场助航灯调光器一输出端和所述模拟负载一端之间。

6.根据权利要求1所述的机场助航灯调光器模拟负载柜，其特征在于当N等于12时，第一功率电阻支路采用额定功率大于等于25W、阻值为0.57Ω的功率电阻R1，第二功率电阻支路采用额定功率大于等于50W、阻值为1.15Ω的功率电阻R2，第三功率电阻支路采用额定功率大于等于100W、阻值为2.30Ω的功率电阻R3，第四功率电阻支路采用额定功率大于等于200W、阻值为4.59Ω的功率电阻R4，第五功率电阻支路采用额定功率大于等于

200W、阻值为4.59Ω的功率电阻R5，第六功率电阻支路采用额定功率大于等于500W、阻值为11.48Ω的功率电阻R6，第七功率电阻支路采用额定功率大于等于1kW、阻值为22.96Ω的功率电阻R7，第八功率电阻支路采用额定功率大于等于2kW、阻值为45.91Ω的功率电阻R8，第九功率电阻支路采用额定功率大于等于2kW、阻值为45.91Ω的功率电阻R9，第十功率电阻支路的额定功率大于等于5kW、阻值为114.78Ω，第十一功率电阻支路的额定功率大于等于10kW、阻值为229.56Ω，第十二功率电阻支路的额定功率大于等于10kW、阻值为

229.56Ω。

7.根据权利要求6所述的机场助航灯调光器模拟负载柜，其特征在于第十功率电阻支路采用功率电阻R10a、R10b相互串联构成，且功率电阻R10a、R10b的额定功率均大于等于2.5kW、阻值为57.39Ω，第十一功率电阻支路采用功率电阻R11a、R11b、R11c、R11d相互串联构成，且功率电阻R11a、R11b、R11c、R11d的额定功率均大于等于2.5kW、阻值为

57.39Ω，第十二功率电阻支路采用功率电阻R12a、R12b、R12c、R12d相互串联构成，且功率电阻R12a、R12b、R12c、R12d的额定功率均大于等于2.5kW、阻值为57.39Ω。

8.根据权利要求1所述的机场助航灯调光器模拟负载柜，其特征在于功率电阻支路所包括的额定功率大于等于100W的功率电阻通过具有U型结构的合金护套包覆，且在所述合金护套外壁上形成有螺旋分布的合金薄片。

9.根据权利要求1所述的机场助航灯调光器模拟负载柜，其特征在于所述模拟负载柜还包括安装在柜体内的散热装置。
