专利号: 2015106672384
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

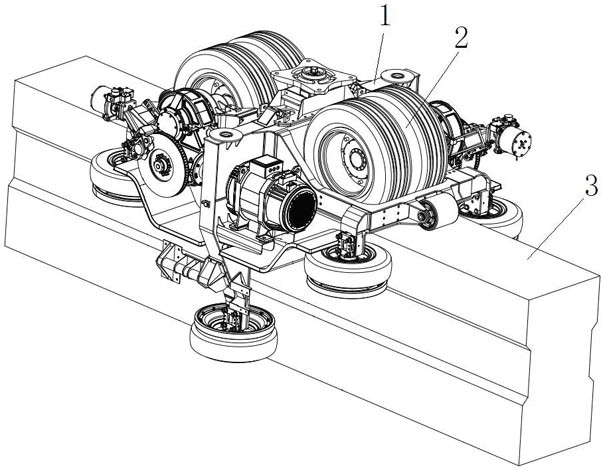

1.一种带差速器的跨座式单轨车辆双轴动力转向架,包括支架(1)、走行轮总成(2)和动力装置,所述走行轮总成(2)和动力装置均设置于支架(1)上,动力装置为走行轮总成(2)提供驱动力,其特征在于:所述走行轮总成(2)由半轴(2-1)、空芯轴(2-2)、轮芯(2-3)、两副内轴承(2-4)、两副外轴承(2-5)、两副轮辋锥齿轮(2-6)、四副行星齿轮(2-7)、行星架(2-8)、两副限位轴承(2-9)、两个轮辋和两个轮子组成;

所述空芯轴(2-2)上设置有轴向通孔,空芯轴(2-2)的右端套接在一支承孔内,且空芯轴(2-2)与支承孔固定连接;

半轴(2-1)套接在空芯轴(2-2)上的轴向通孔内,半轴(2-1)与空芯轴(2-2)同轴,且半轴(2-1)的外周面与轴向通孔表面之间留有间隙;半轴(2-1)的左右两端均延伸至空芯轴(2-2)外,半轴(2-1)左端设置有法兰盘,法兰盘的右端面与空芯轴(2-2)左端面之间留有间隙,法兰盘的直径大于空芯轴(2-2)外径;半轴(2-1)右端与动力装置的动力输出轴传动连接;

两副内轴承(2-4)套接在空芯轴(2-2)外,其中一副内轴承(2-4)设置于空芯轴(2-2)左端端部位置处,另一副内轴承(2-4)设置于空芯轴(2-2)上靠近支承孔的位置处;空芯轴(2-2)外周面上的相应位置处设置有与内轴承(2-4)右端面匹配的限位台阶;

所述轮芯(2-3)为中空管状结构体,轮芯(2-3)套接在两副内轴承(2-4)外,轮芯(2-3)内孔中设置有两处限位台阶,靠左的限位台阶对应左侧内轴承(2-4)的右端面,靠右的限位台阶对应右侧内轴承(2-4)的左端面;轮芯(2-3)的左端与法兰盘螺栓连接;

所述行星架(2-8)设置于轮芯(2-3)中部的外周面上,行星架(2-8)与轮芯(2-3)固定连接;

所述行星齿轮(2-7)设置于行星架(2-8)上,四副行星齿轮(2-7)沿行星架(2-8)周向分布,行星齿轮(2-7)的轴向与轮芯(2-3)的径向重合,行星齿轮(2-7)能绕自身轴向转动;

所述限位轴承(2-9)套接在轮芯(2-3)外,两副限位轴承(2-9)分别位于行星架(2-8)的两侧,限位轴承(2-9)与行星架(2-8)之间留有间隙;轮芯(2-3)外周面上的相应位置处设置有与限位轴承(2-9)内端面匹配的限位台阶;

所述外轴承(2-5)套接在轮芯(2-3)外,两副外轴承(2-5)分别位于两副限位轴承(2-9)的外侧,外轴承(2-5)与限位轴承(2-9)之间留有间隙;轮芯(2-3)外周面上的相应位置处设置有与外轴承(2-5)内端面匹配的限位台阶;

两副轮辋锥齿轮(2-6)分别位于行星架(2-8)的两侧,轮辋锥齿轮(2-6)套接在外轴承(2-5)和限位轴承(2-9)外,轮辋锥齿轮(2-6)的内孔中部设置有环状凸起,环状凸起轴向两端的端面分别与限位轴承(2-9)外端面和外轴承(2-5)内端面接触;轮辋锥齿轮(2-6)的内端与行星齿轮(2-7)的外周面传动连接;

两个轮辋分别套接在两副轮辋锥齿轮(2-6)外,轮辋与轮辋锥齿轮(2-6)固定连接,两个轮子分别设置在两个轮辋上。

2.根据权利要求1所述的带差速器的跨座式单轨车辆双轴动力转向架,其特征在于:

所述内轴承(2-4)、外轴承(2-5)和限位轴承(2-9)均采用圆锥滚子轴承。
