专利号: 2015106702021
申请人: 江苏火电电力设备制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

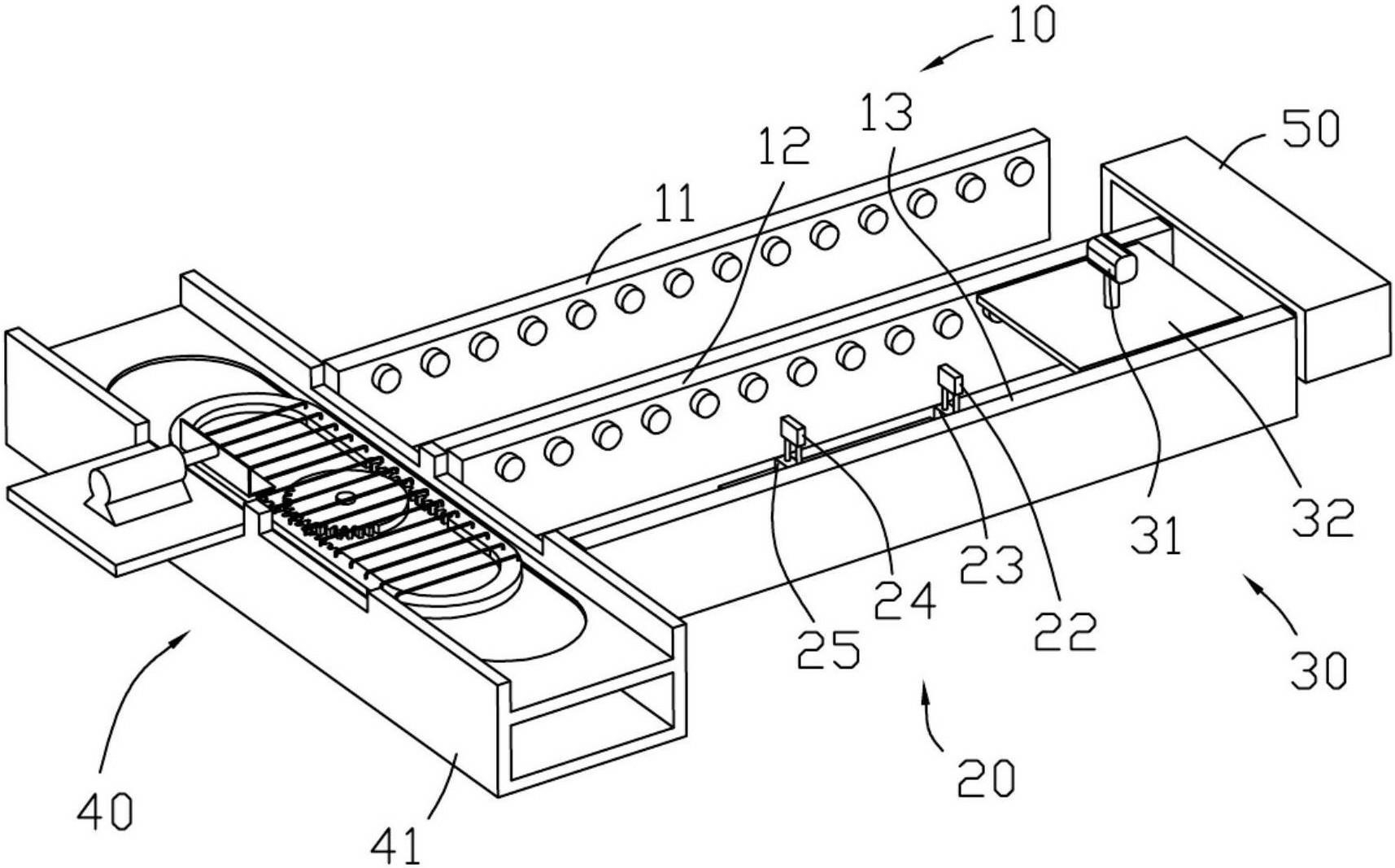

1.一种回收鞋楦的装置,包括轨道板组件(10)、定位组件(20)、鞋楦组件(30)和过渡组件(40);所述轨道板组件(10)包括第一轨道板(11)、第二轨道板(12)和第三轨道板(13),三个轨道板相互平行设置;所述第二轨道板(12)和第三轨道板(13)之间设有定位组件(20),所述第二轨道板(12)朝向第三轨道板(13)的一侧设有数个第三滚体(121),所述第三轨道板(13)朝向第二轨道板(12)的一侧设有数个第四滚体(130),所述第三滚体(121)和第四滚体(130)的个数相同,所述第三滚体(121)和第四滚体(130)的上方设有鞋楦组件(30),所述鞋楦组件(30)包括鞋楦基板(32)和鞋楦(31),所述鞋楦组件(30)能够在第二轨道板(12)和第三轨道板(13)之间移动;其特征在于:所述轨道板组件(10)的尾部设有过渡组件(40),所述过渡组件(40)包括过渡基座(41)、气缸(42)、环形齿条(43)、不完全齿轮(44)和电机(45),所述过渡基座(41)设有基座板(413),所述基座板水平设置,所述基座板(413)的上方开有环形槽(412),所述环形齿条(43)安装于环形槽(412)内且能够在环形槽(412)内往复运动,所述不完全齿轮(44)与环形齿条(43)啮合,所述基座板(413)的中心还开有电机孔(415),所述电机(45)的输出轴穿过电机孔(415)与不完全齿轮(44)连接;所述气缸(42)安装于过渡基座(41)之上;

所述过渡基座(41)上设有鞋楦接收口(411)和鞋楦推送口(410),所述鞋楦组件(30)能够由第三滚体(121)和第四滚体(130)传送通过鞋楦接收口(411)到达环形齿条(43)之上,所述鞋楦组件(30)能够通过鞋楦推送口(410)到达第一轨道板(11)和第二轨道板(12)之间的空间;

所述第一轨道板(11)朝向第二轨道板(12)的一侧设有数个第一滚体(110),所述第二轨道板(12)朝向第一轨道板(11)的一侧设有数个第二滚体(120),所述第一滚体(110)和第二滚体(120)的数量相等;

所述定位组件(20)包括定位板(21)、第一定位气缸(23)、第一定位块(22)、第二定位气缸(25)和第二定位块(24),所述第一定位气缸(23)和第二定位气缸(25)固定于定位板(21)之上,所述第一定位块(22)和第二定位块(24)分别位于第一定位气缸(23)和第二定位气缸(25)的活塞杆末端。

2.如权利要求1所述的一种回收鞋楦的装置,其特征在于:所述环形齿条(43)的上方设有数个运送杆(430),所述数个运送杆(430)沿着环形齿条的长度方向依次排列,所述运送杆(430)与环形齿条(43)固定连接。

3.如权利要求1所述的一种回收鞋楦的装置,其特征在于:所述过渡基座(41)设有气缸板(416),所述气缸板(416)水平设置,所述气缸(42)固定安装于气缸板(416)之上。

4.如权利要求1所述的一种回收鞋楦的装置,其特征在于:所述气缸(42)的活塞杆末端连接有鞋楦推送板(420),所述鞋楦推送板(420)为L型弯折板,所述L型弯折板包括竖直部(422)和水平部(421)。

5.如权利要求1所述的一种回收鞋楦的装置,其特征在于:回收鞋楦的装置还包括人工操作平台(50),所述人工操作平台(50)和过渡机构(40)分别位于第一轨道板(11)、第二轨道板(12)、第三轨道板(13)的两端,所述人工操作平台(50)与第一轨道板(11)、第二轨道板(12)、第三轨道板(13)相互独立。
