1.应用电磁波CT技术检测桩基后压浆质量的方法，其特征在于：包括如下步骤：

(1)、浆液配置、确定注浆压力、注浆速度以及注浆量，其中，配置好的浆液需要满足灌浆设计强度；

(2)、注浆前：将电磁波CT检测装置的发射探头和接收探头分别放置在相邻灌桩柱桩基中预留的测试孔中，测试孔的预留深度均等于或大于灌注桩的高度；所述的测试孔为检测管或钻孔；

(3)、注浆前检测：先将发射探头固定在测试孔中的预设位置，然后按照要求间距即一个侧孔深度移动接收探头，接收探头接收发射探头发射的信号并将信号传输给地表仪器；

当接收探头完成一个测孔深度的移动后，再将发射探头下移到另一个位置并重复上述预设位置的操作步骤，直到发射探头完成整个测试孔的移动；通过发射探头和接收探头的移动配合得到若干条射线，每条射线记录了整个侧孔深度的参数特性，得到的参数特性能反映沿射线方向介质的参数情况，当测量区域中某点附近有数条射线通过时，即可通过层析成像算法求得该点的物性参数，将结果进行层析化处理得到参数的等值线图，通过等值线图可以分析剖面的地质情况；

(4)、注浆前检测结束后，进行注浆：在压力作用下注浆泵将浆液通过预埋在桩身和桩周中的注浆管压入桩端土层和桩周土体中；

(5)、注浆结束经养护加固后进行注浆后检测，注浆后检测的检测方式与上述步骤(3)的注浆前检测的检测方式相同；根据注浆前、后检测得到的参数曲线的对比分析，通过差值变化情况来反映出检测对象剖面的注浆效果，将不同介质特性导致的电磁波量上的差异分布转变成二维介质分布图像，进而推断浆液在土体中的分布情况。

2.如权利要求1所述的应用电磁波CT技术检测桩基后压浆质量的方法，其特征在于：

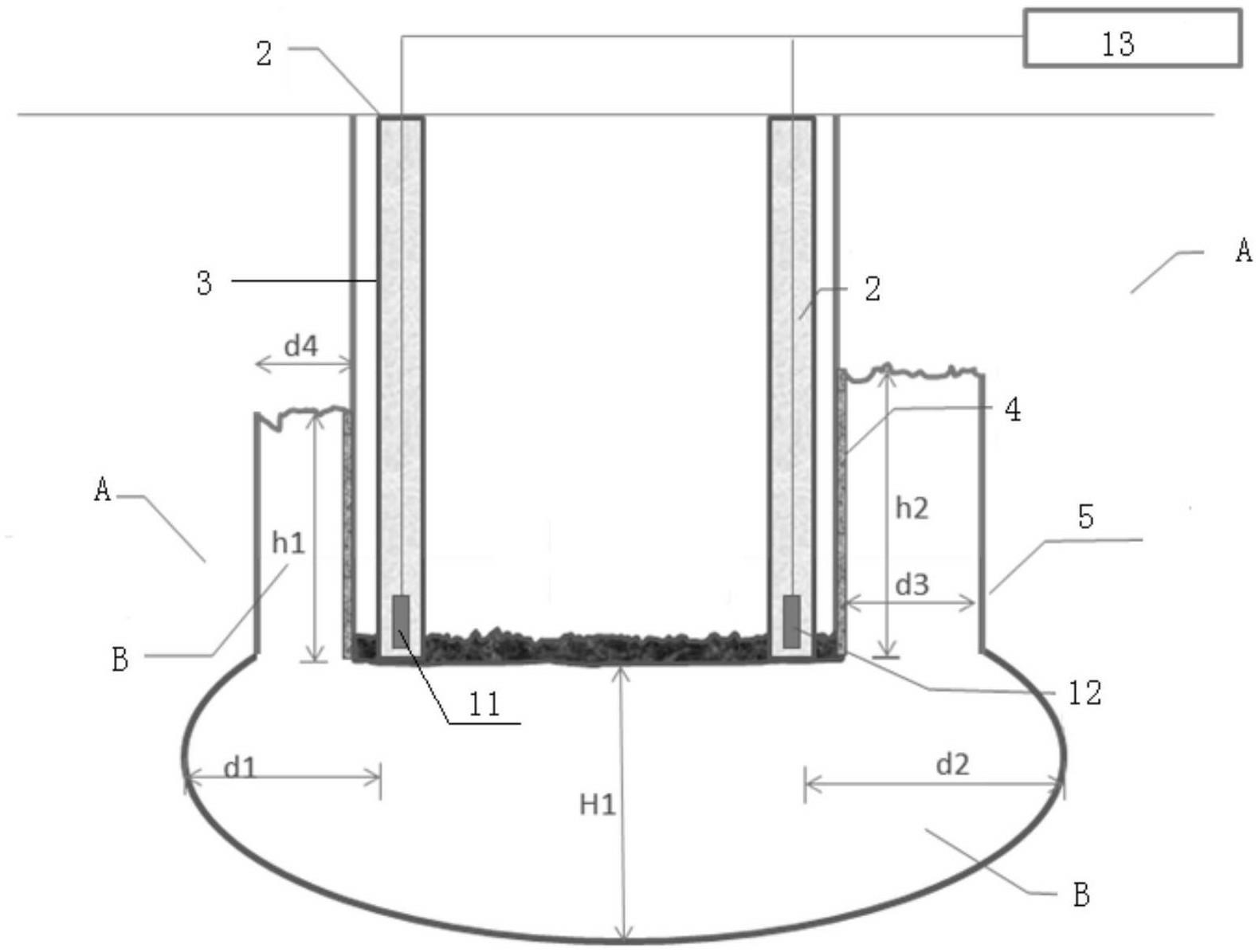

所述的步骤(5)中注浆结束后，在加固土体与未加固土体之间形成第一和第二界面；其中，第一界面为灌注桩与原状土之间的界面，根据第一界面的高度可以得到浆液沿桩身的上返高度h；第二界面为原状土与原状土泥浆混合物之间的界面，根据第二界面的位置可以得到浆液在桩底扩散深度H以及浆液在桩周原状土中的扩散宽度d；根据注浆前、后检测得到的参数曲线的对比分析，通过差值变化情况来得到上返高度h、扩散深度H和扩散宽度d，从而可以分析出浆液在沉渣、桩侧和桩端土体中的分布状态，从而可以评价注浆对桩侧摩阻力的改善效果、对桩底沉渣的加固改善效果以及对桩端承载力的改善效果。

3.如权利要求2所述的应用电磁波CT技术检测桩基后压浆质量的方法，其特征在于：

所述的步骤(3)中的要求间距为100～500mm。
