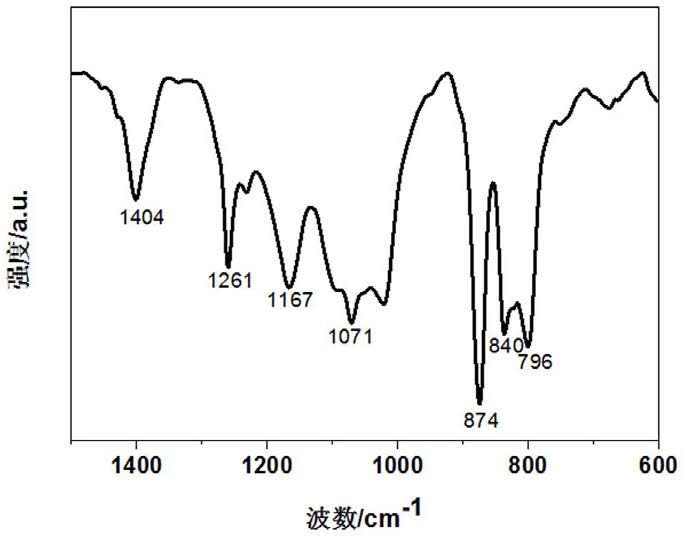

1.一种聚偏氟乙烯/氧化锌量子点复合薄膜的制备方法，其特征在于，于氧化锌量子点的分散液中注入聚偏氟乙烯溶液，然后加入八乙烯基八硅倍半氧烷并超声混合，制得半透明均匀溶液；后通过溶液流延法及真空干燥获得聚偏氟乙烯/氧化锌量子点复合薄膜。

2.根据权利要求1所述的一种聚偏氟乙烯/氧化锌量子点复合薄膜的制备方法，其特征在于，所述氧化锌量子点与聚偏氟乙烯的质量比为 1:5～20。

3.根据权利要求2所述的一种聚偏氟乙烯/氧化锌量子点复合薄膜的制备方法，其特征在于，所述八乙烯基八硅倍半氧烷为氧化锌量子点和聚偏氟乙烯总质量的0.5～1.5%。

4.根据权利3所述的一种聚偏氟乙烯/氧化锌量子点复合薄膜的制备方法，其特征在于，所述氧化锌量子点的分散液的制备方法为：氢氧化钾的乙醇溶液注入乙酸锌的乙醇溶液中，室温下搅拌30min，后加入2倍体积的正己烷，室温下静置1h，得到白色胶状沉淀；白色胶状沉淀中加入无水乙醇超声处理10min并在3000r/min条件下离心30min，得到白色凝胶，白色凝胶中加入无水乙醇，并重复上述超声处理及离心步骤；然后加入丙酮再次超声处理10min，得到乳白色透明分散液，即氧化锌量子点的分散液；所述乙酸锌与氢氧化钾的摩尔比为1:1～3。

5.根据权利要求4所述的一种聚偏氟乙烯/氧化锌量子点复合薄膜的制备方法，其特征在于，所述氧化锌量子点的分散液在注入聚偏氟乙烯溶液前，进行了氧化锌量子点的稳定修饰，该稳定修饰的步骤为：于所述乳白色透明分散液中加入正丙胺，该正丙胺为乳白色透明分散液体积的0.5～5%。

6.根据权利要求3或4所述的一种聚偏氟乙烯/氧化锌量子点复合薄膜的制备方法，其特征在于，所述聚偏氟乙烯溶液的溶剂采用的是二甲基亚砜。
