专利号: 2015106803272
申请人: 吴江市莘塔前进五金厂
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

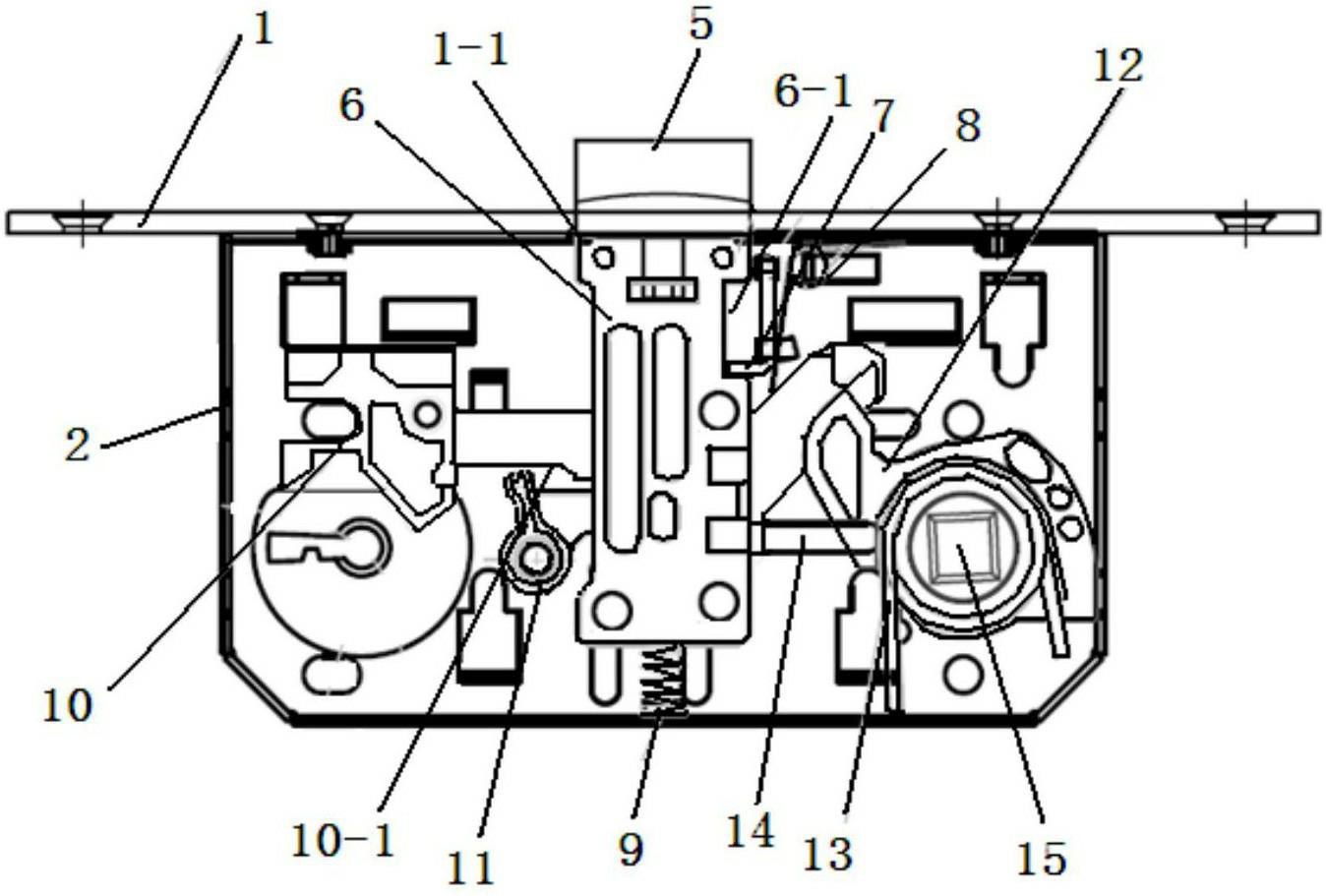

1.一种斜舌防盗门锁,其特征在于:包括面板、壳体、扣板、钥匙、斜舌、斜舌拖板、扭动装置、行程及轴向限位装置和保险锁定装置;

所述面板与壳体固定连接,扣板上设置有锁孔,斜舌拖板、扭动装置、行程及轴向限位装置和保险锁定装置均内置在壳体内;

斜舌的一端与壳体内的斜舌拖板固定连接,斜舌的另一端从面板中部伸出,斜舌的伸出端能与扣板上的锁孔相配合;

斜舌拖板的底部设置有斜舌簧,斜舌簧的另一端与壳体底壁固定连接;

扭动装置包括旋钮簧、套装在旋钮簧外周的旋钮、内置于旋钮簧中心的锁芯和传动板,传动板将旋钮簧与斜舌拖板相连接;锁芯与钥匙相匹配;当使用钥匙转动锁芯或扭动旋钮时,传动板能带动斜舌拖板移动,使斜舌从扣板中的锁孔内移除;

行程及轴向限位装置包括行程限位槽、限位块和限位扭簧,行程限位槽设置在斜舌拖板的一侧,限位块的一端位于行程限位槽内,限位块的另一端与限位扭簧相贴合;

保险锁定装置包括与斜舌拖板固定连接的滑块和设置在滑块底部的拨动块;滑块的另一端与锁芯相连接;

所述滑块通过滑块簧与壳体相连接;

所述滑块的底部设置有与拨动块相配合的滑动槽,该滑动槽能对拨动块的拨动行程进行限位;

所述拨动块与滑块的配合部位呈圆弧形。

2.根据权利要求1所述的斜舌防盗门锁,其特征在于:所述面板与壳体通过梅花螺丝固定连接。
