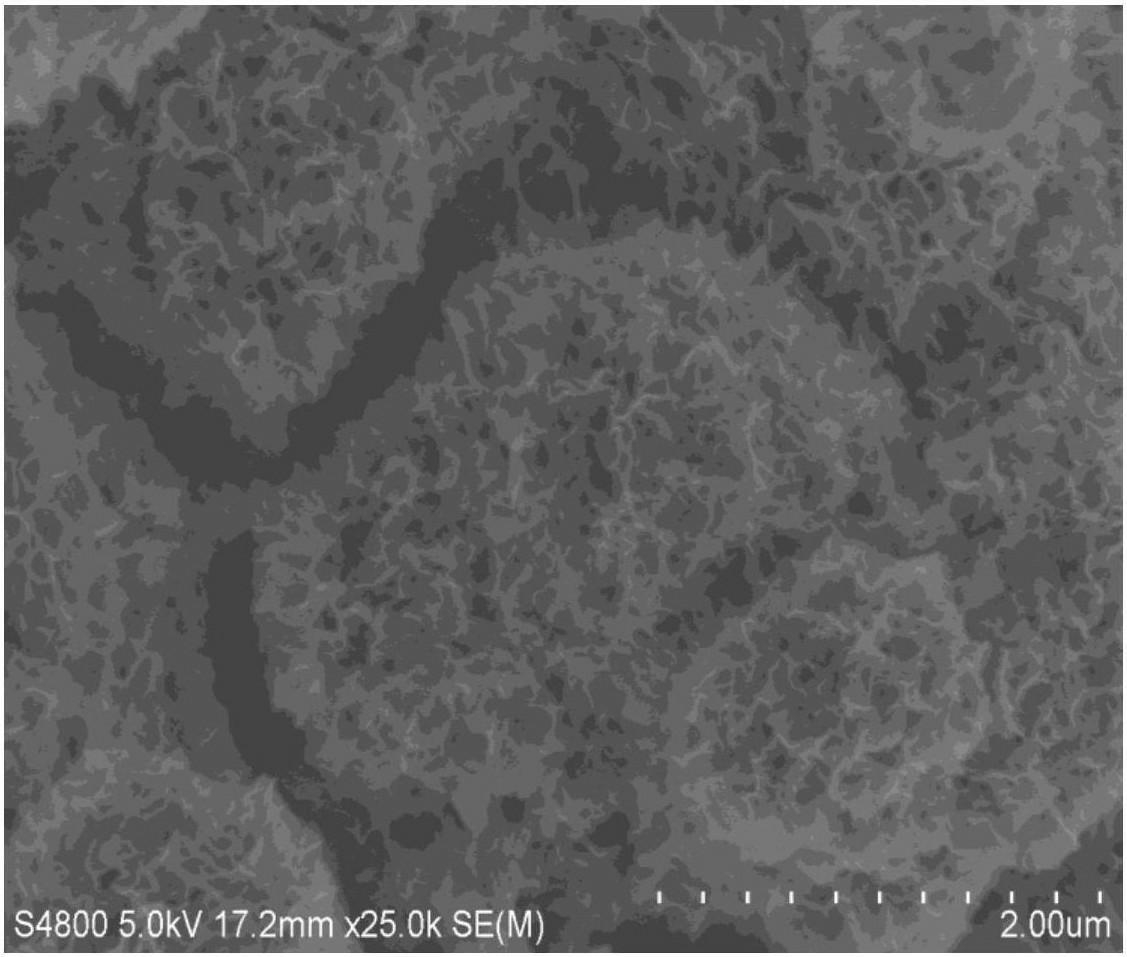

1.一种超级电容器电极MnO2@Ni-Al层状双氢氧化物LDH复合材料的制备方法，包括以下步骤：(1)泡沫镍预处理：用3M HCl超声10-15min，去离子水、无水乙醇各洗15-20min 3次；

(2)将预处理过的泡沫镍于50-60度，真空干燥至恒重；

(3)将二价镍盐、三价铝盐、硝酸盐以及高价态锰化合物在室温下分别溶于去离子水中，用电化学工作站三电极体系进行恒电位沉积，沉积时间为400-1500s；二价镍盐、三价铝盐、硝酸盐、锰化合物摩尔比为2-3:1:15-20:1-2，恒电位沉积的电位为-1.0—-0.6V；

(4)沉积后泡沫镍用去离子水冲洗，50-60℃真空干燥至恒重；

所述的三电极体系中，泡沫镍作工作电极，Hg/HgO作参比电极，Pt电极作对电极。

2.根据权利要求1所述的一种超级电容器电极MnO2@Ni-Al层状双氢氧化物LDH复合材料的制备方法，其特征在于：所述的二价镍盐为六水合氯化镍(NiCl2·6H2O)或六水合硝酸镍[(Ni(NO3)2·6H2O)]。

3.根据权利要求1所述的一种超级电容器电极MnO2@Ni-Al层状双氢氧化物LDH复合材料的制备方法，其特征在于：所述的三价铝盐为无水氯化铝或九水合硝酸铝[(Al(NO3)3·9H2O]。

4.根据权利要求1所述的一种超级电容器电极MnO2@Ni-Al层状双氢氧化物LDH复合材料的制备方法，其特征在于：所述的硝酸盐为硝酸钾或硝酸钠。

5.根据权利要求1所述的一种超级电容器电极MnO2@Ni-Al层状双氢氧化物LDH复合材料的制备方法，其特征在于：所述的锰化合物为高锰酸钾。
