专利号: 2015106924741
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

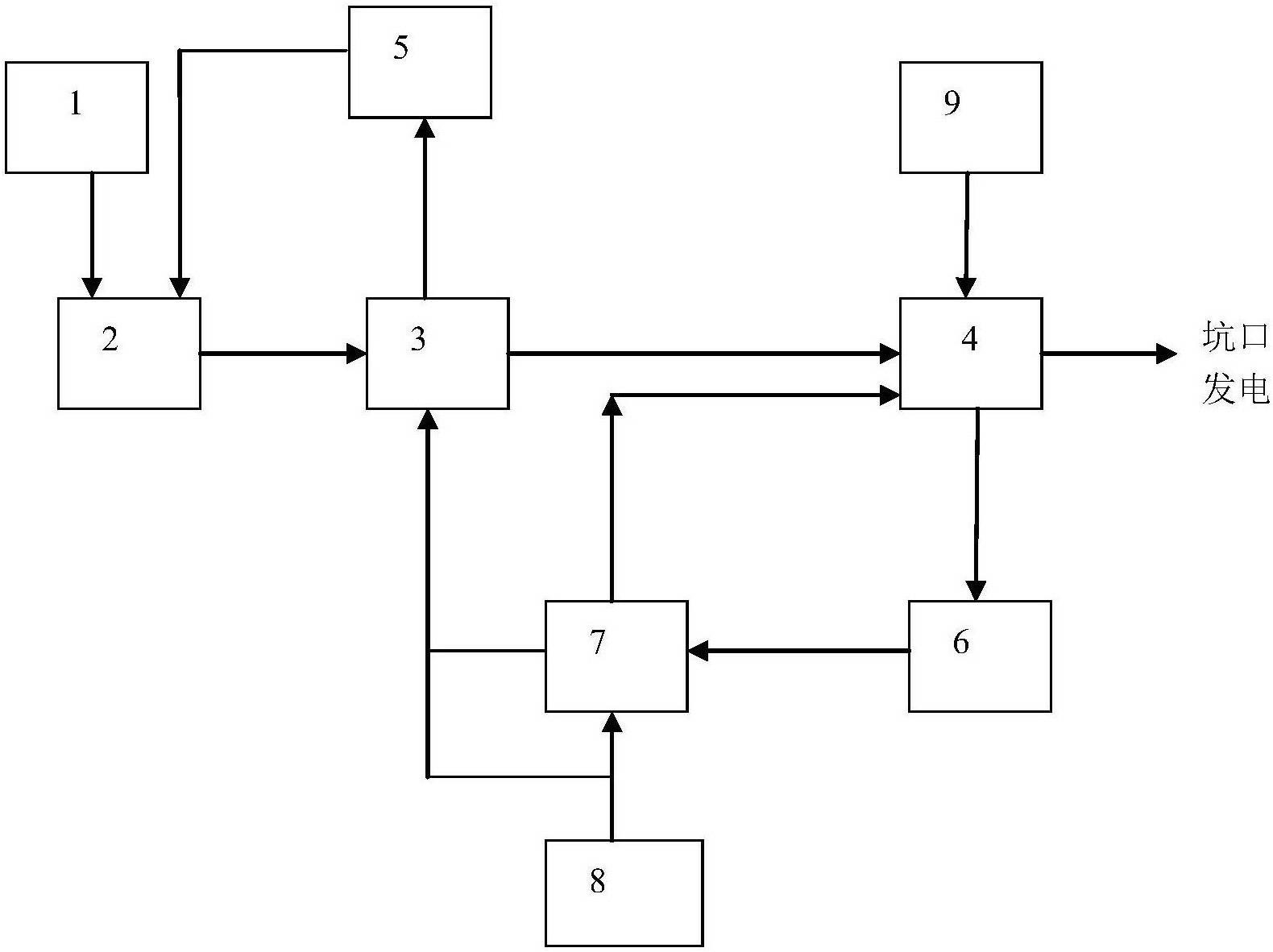

1.一种褐煤干燥系统,其特征在于,包括:

粗破装置,用于将褐煤粗破碎至5~50mm;

与所述粗破装置相连的预干燥装置,用于预干燥所述粗破碎后的褐煤,使褐煤的含水量降为15~30%;所述预干燥装置的预干燥温度为100~150℃;

与所述预干燥装置相连的干燥破磨一体化装置,用于对所述预干燥后的褐煤同时进行干燥和破磨处理,使褐煤的含水量降为10~25%、粒度降为10~90μm;所述干燥破磨一体化装置的干燥温度为300~400℃,装置中的含氧量的体积分数为1~8%;

与所述干燥破磨一体化装置相连的燃烧锅炉,用于燃烧所述干燥破磨后的褐煤;

与所述燃烧锅炉的热烟气出口相连的除尘装置,用于对热烟气进行除尘处理;

换热装置,所述换热装置的热烟气入口与除尘装置的热烟气出口相连,热烟气出口与干燥破磨一体化装置相连,所述换热装置的冷流体入口与鼓风机相连,冷流体出口燃烧锅炉相连;

粉煤成型装置,所述粉煤成型装置的入口与干燥破磨一体化装置的出口相连,气体出口与预干燥装置的入口相连。

2.根据权利要求1所述的褐煤干燥系统,其特征在于,所述鼓风机还与干燥破磨一体化装置相连,经过所述换热装置的热烟气与空气混合后进入干燥破磨一体化装置。

3.根据权利要求1所述的褐煤干燥系统,其特征在于,所述换热装置为管式换热器,热烟气进入管外,空气进入管内,所述换热装置的热烟气入口温度为900~1200℃,热烟气出口温度600~800℃。

4.根据权利要求1所述的褐煤干燥系统,其特征在于,在所述换热装置中,热烟气与冷流体的流速之比是2~3:1。

5.一种采用权利要求1~4中任意一项所述的褐煤干燥系统的褐煤干燥方法,其特征在于,包括:褐煤进入粗破装置,褐煤粗破碎至5~50mm,然后进入预干燥装置,与干燥介质进行热交换,使褐煤的含水量降为15~30%;

预干燥后的褐煤进入干燥破磨一体化装置,与干燥介质进行热交换,使褐煤的含水量降为10~25%,同时对褐煤进行破磨处理,使褐煤的粒度降为10~90μm;

干燥破磨后的褐煤进入燃烧锅炉,燃烧褐煤产生的热烟气进入除尘装置,除尘后的热烟气进入换热装置,与冷空气进行热交换;

经过热交换的烟气作为干燥介质进入干燥破磨一体化装置,用于对褐煤进行干燥;

干燥破磨后的褐煤进入粉煤成型装置,制得型煤,型煤从粉煤成型装置的固体出口排出,粉煤成型装置中的气体进入预干燥装置中。

6.根据权利要求5所述的褐煤干燥方法,其特征在于,所述干燥破磨后的褐煤一部分进入燃烧锅炉,另一部分进入粉煤成型装置,两者的质量之比为1:4~5。

7.根据权利要求5所述的褐煤干燥方法,其特征在于,所述预干燥装置中的预干燥介质的温度为100~150℃,所述干燥破磨一体化装置中的干燥介质的温度为300~400℃。

8.根据权利要求5所述的褐煤干燥方法,其特征在于,所述干燥破磨一体化装置中的含氧量的体积分数为1~8%,CO2含量的体积分数小于等于3%。
