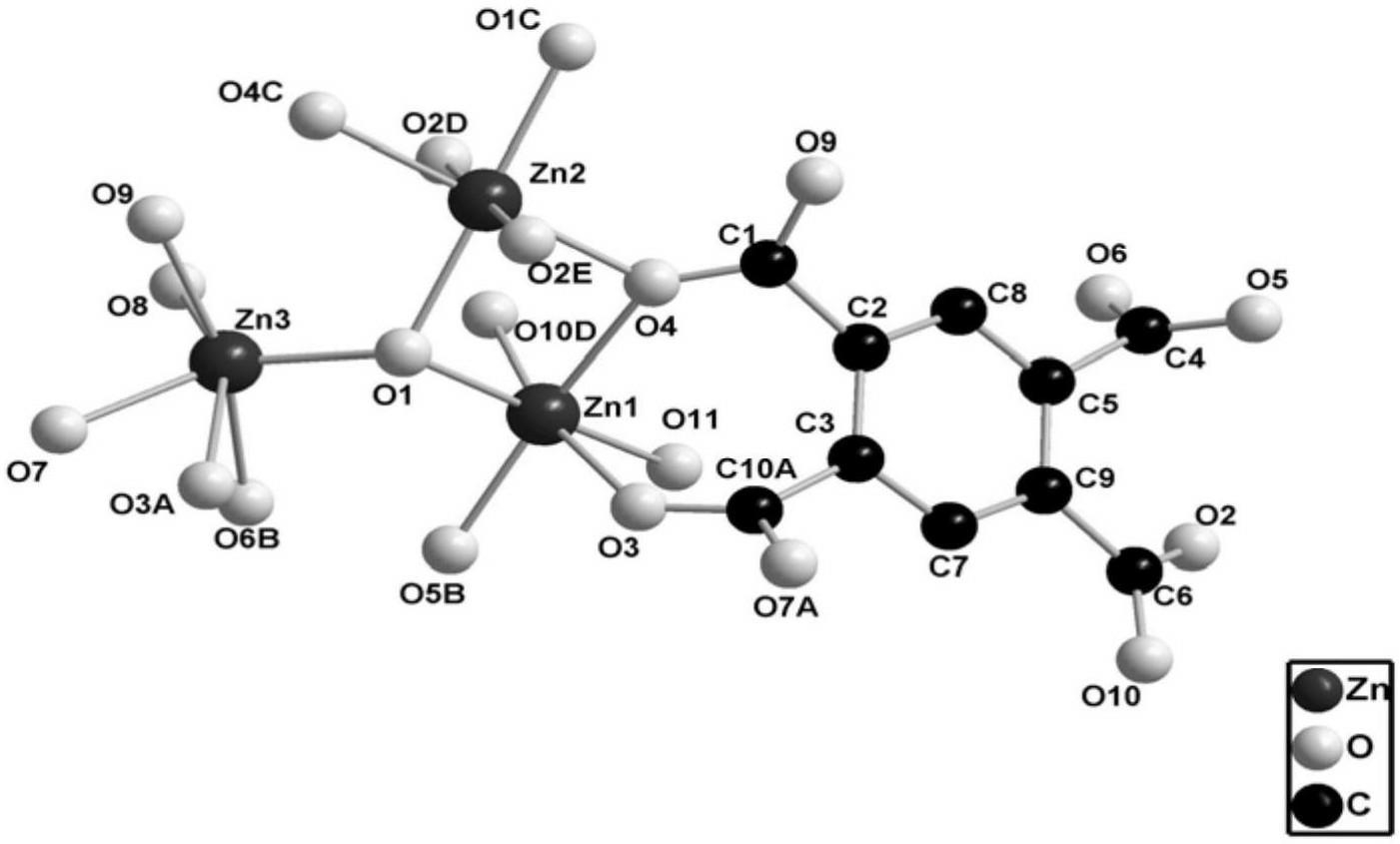

1.一种化学式为[C20H30O30Zn5]n金属有机框架化合物，其特征在于化学式为[C20H30O30Zn5]n金属有机框架化合物晶体属于单斜晶系，P21/n空间群，晶胞体积为面心晶胞F(000)＝900.0，晶体以五核锌簇为金属节点，以1,2,4,5-苯四甲酸配体为连接器，金属锌簇与配体均采用四连接方式，形成3D网络拓扑结构，其晶体学数据见表1，键长和键角见表2；

表1：化学式为[C20H30O30Zn5]n金属有机框架化合物晶体学参数

表2：化学式为[C20H30O30Zn5]n金属有机框架化合物键长 和键角°

2.根据权利要求1所述的化学式为[C20H30O30Zn5]n金属有机框架化合物合成方法，其特征在于具体步骤为：(1)将0.05mmol Zn(CH3COO)2·2H2O和10mL蒸馏水放入50mL烧杯中；

(2)将0.1mmol 1,2,4,5-苯四甲酸和5mL蒸馏水放入25mL烧杯中；

(3)将以上两个烧杯放入超声清洗器超声震荡让其充分溶解；待两个烧杯中的物质充分溶解后进行混合，磁力搅拌；磁力搅拌30分钟后，用pH试纸进行pH测量；在磁力搅拌下，进行pH调节，向烧杯中缓慢滴加氨水，至pH为5-6之间；调节完pH后继续磁力搅拌30分钟；停止磁力搅拌，把烧杯中的溶液转入反应釜中并密封，随后将反应釜放入调节好温度为150℃干燥箱中进行晶化72小时；72小时后进行程序降温降到110℃，在110℃保温10小时；10小时后关掉烘箱让其自然状态下降至室温；烘箱降至室温后取出反应釜，釜中有无色块状晶体生成，过滤，自然晾干，得到化学式为[C20H30O30Zn5]n金属有机框架化合物产物。

3.根据权利要求1所述的化学式为[C20H30O30Zn5]n金属有机框架化合物的应用，其特征在于化学式为[C20H30O30Zn5]n金属有机框架化合物作为荧光探针应用于荧光分析领域。
