专利号: 2015107003382
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

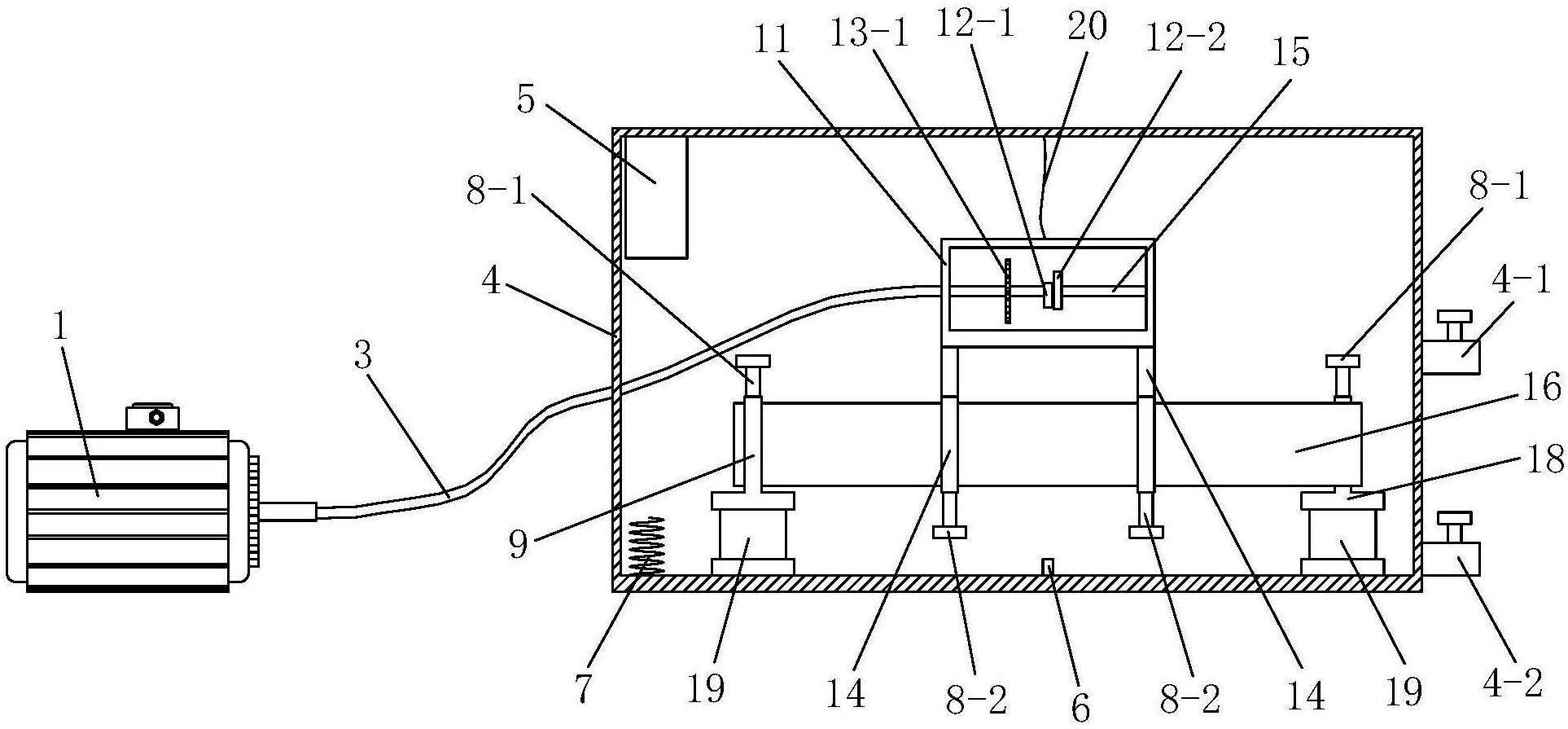

1.一种小梁试件疲劳试验装置,其特征在于:包括环境箱、应力加载系统和用于带动应力加载系统对待测小梁试件(16)加载应力的动力机构,所述应力加载系统设置在所述环境箱内,所述应力加载系统包括第一支座(18)、第二支座(9)和加载箱体(11),所述第一支座(18)和第二支座(9)分别位于加载箱体(11)的下方两侧,所述第一支座(18)上开有第三安装孔(2),所述第二支座(9)上开有第一安装孔(9-1),所述加载箱体(11)的底部设置有加载块(14),所述加载块(14)上开有第二安装孔(17),所述第三安装孔(2)、第一安装孔(9-1)和第二安装孔(17)均与待测小梁试件(16)配合,所述第一支座(18)和第二支座(9)的底部均设置有用于检测所述应力加载系统对所述环境箱施加压力的压力传感器(19),所述压力传感器(19)设置在所述环境箱内底部,所述加载箱体(11)内转动安装有第一转轴(15)和第二转轴(10),所述第一转轴(15)上安装有第一齿轮(13-1)、第一偏心块(12-1)和第二偏心块(12-2),所述第二转轴(10)上安装有第二齿轮(13-2)、第三偏心块(12-3)和第四偏心块(12-4),所述第一齿轮(13-1)与第二齿轮(13-2)啮合,所述第一偏心块(12-1)和第三偏心块(12-3)对称设置,所述第二偏心块(12-2)和第四偏心块(12-4)对称设置。

2.按照权利要求1所述的小梁试件疲劳试验装置,其特征在于:所述环境箱包括箱体(4),所述箱体(4)内顶部设置有冷水机(5),所述箱体(4)内底部设置有电热丝(7)和用于测量箱体(4)内温度的温度传感器(6),所述压力传感器(19)固定在箱体(4)内底部。

3.按照权利要求2所述的小梁试件疲劳试验装置,其特征在于:所述箱体(4)的中部设置有进水口(4-1),所述箱体(4)的底部设置有出水口(4-2)。

4.按照权利要求2所述的小梁试件疲劳试验装置,其特征在于:所述箱体(4)内顶部与加载箱体(11)外顶部之间连接有保护绳(20)。

5.按照权利要求1所述的小梁试件疲劳试验装置,其特征在于:所述动力机构包括变速电动机(1)和软轴(3),所述变速电动机(1)的输出轴与软轴(3)的内芯的一端连接,所述软轴(3)的内芯的另一端与第一转轴(15)连接。

6.按照权利要求1所述的小梁试件疲劳试验装置,其特征在于:所述第一支座(18)和第二支座(9)的顶部均设置有用于固定待测小梁试件(16)的第一螺栓(8-1),所述加载块(14)的底部设置有用于固定待测小梁试件(16)的第二螺栓(8-2)。

7.按照权利要求1所述的小梁试件疲劳试验装置,其特征在于:所述第一转轴(15)和第二转轴(10)均与待测小梁试件(16)平行,所述第一齿轮(13-1)和第一偏心块(12-1)均与第一转轴(15)过盈配合,所述第二偏心块(12-2)与第一转轴(15)过渡配合且能够调整第二偏心块(12-2)与第一偏心块(12-1)之间的夹角;所述第二齿轮(13-2)和第三偏心块(12-3)均与第二转轴(10)过盈配合,所述第四偏心块(12-4)与第二转轴(10)过渡配合且能够调整第四偏心块(12-4)与第三偏心块(12-3)之间的夹角;第二偏心块(12-2)和第一偏心块(12-1)之间的夹角与第四偏心块(12-4)和第三偏心块(12-3)之间的夹角相等。

8.按照权利要求1所述的小梁试件疲劳试验装置,其特征在于:所述第一偏心块(12-1)和第三偏心块(12-3)的重量相等且大小相同,所述第二偏心块(12-2)和第四偏心块(12-4)的重量相等且大小相同。

9.按照权利要求1所述的小梁试件疲劳试验装置,其特征在于:所述加载块(14)的数量为两个,两个所述加载块(14)对称设置在加载箱体(11)的底部两端,所述第一支座(18)、第二支座(9)和两个加载块(14)将待测小梁试件(16)分成均匀的三段。

10.按照权利要求1所述的小梁试件疲劳试验装置,其特征在于:所述第三安装孔(2)的形状为U字形,所述第一安装孔(9-1)和第二安装孔(17)的形状均为方形。
