专利号: 2015107004949
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

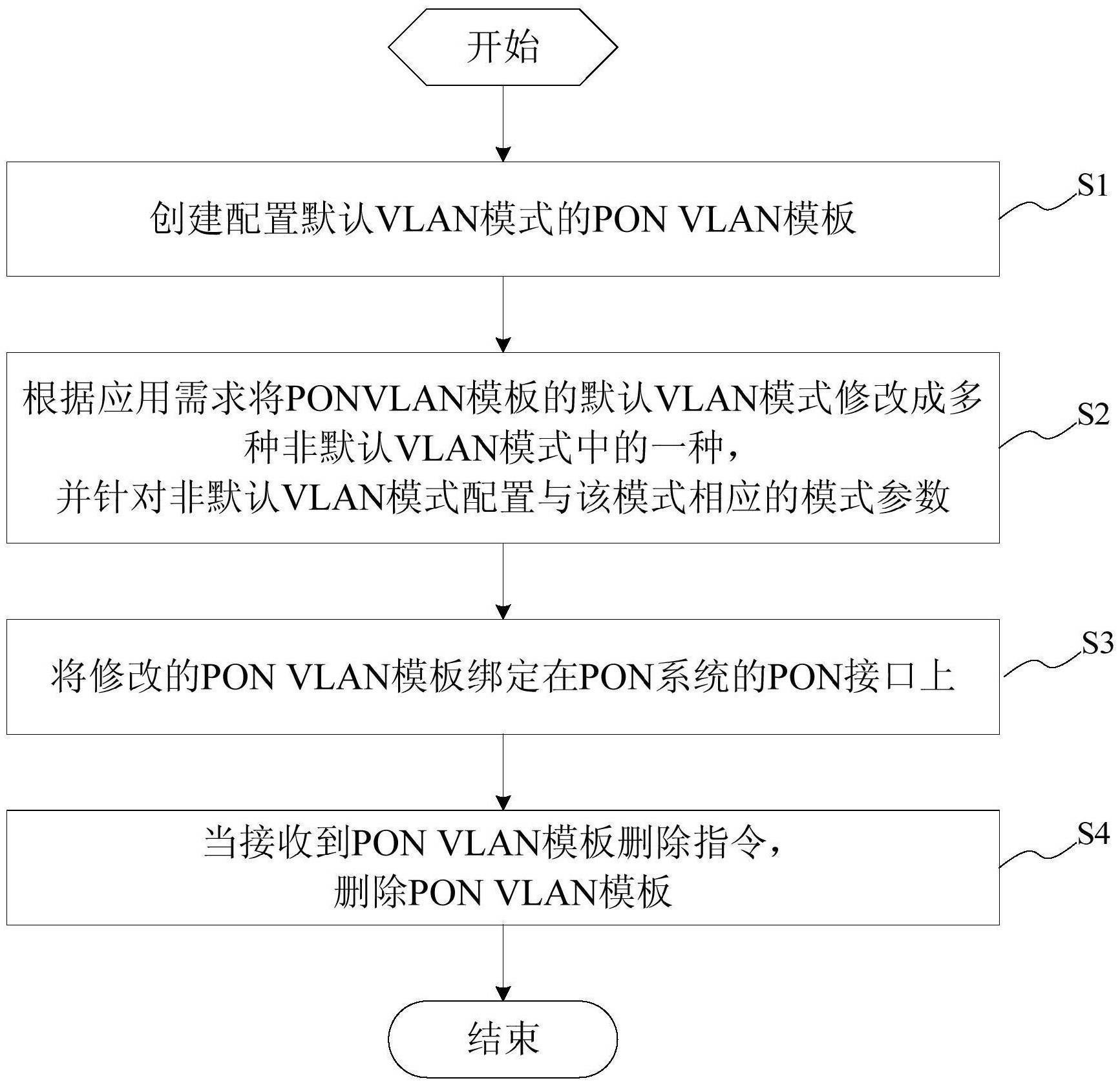

1.一种无源光纤网络的虚拟局域网配置方法,其特征在于,应用于无源光纤网络系统中光线路终端侧,所述光线路终端设置有无源光纤网络接口,所述无源光纤网络的虚拟局域网配置方法包括以下步骤:创建配置默认虚拟局域网模式的无源光纤网络虚拟局域网模板;所述无源光纤网络虚拟局域网模板上可配置多种非默认虚拟局域网模式;

根据应用需求将无源光纤网络虚拟局域网模板的默认虚拟局域网模式修改成多种非默认虚拟局域网模式中的一种,并针对非默认虚拟局域网模式配置与该模式相应的模式参数;

将修改的无源光纤网络虚拟局域网模板绑定在所述无源光纤网络接口上;

所述默认虚拟局域网模式为虚拟局域网透传模式;

所述多种非默认虚拟局域网模式包括:虚拟局域网标记模式、虚拟局域网中继模式、1:

1虚拟局域网转换模式、和/或N:1虚拟局域网聚合模式。

2.根据权利要求1所述的无源光纤网络的虚拟局域网配置方法,其特征在于:所述将修改的无源光纤网络虚拟局域网模板绑定在所述无源光纤网络接口上的步骤之后包括:当接收到无源光纤网络虚拟局域网模板删除指令,则删除所述无源光纤网络虚拟局域网模板。

3.根据权利要求1所述的无源光纤网络的虚拟局域网配置方法,其特征在于:所述无源光纤网络系统中存储有根据应用需求的,关于无源光纤网络虚拟局域网模板中虚拟局域网模式的配置参数的数据库,所述数据库包括无源光纤网络虚拟局域网模板信息表、中继信息表、转换信息表、聚合信息表、及绑定信息表。

4.根据权利要求3所述的无源光纤网络的虚拟局域网配置方法,其特征在于:创建配置默认虚拟局域网模式的无源光纤网络虚拟局域网模板的具体过程包括以下几个步骤:输入进入指令以执行进入模板索引为x的无源光纤网络虚拟局域网模板的进入指令;

查询所述模板信息表以检测模板索引为x的无源光纤网络虚拟局域网模板是否存在,若否,则结束进程;若是,则继续执行下一步骤;

采用默认命名规则生成无源光纤网络虚拟局域网模板的模板名,以默认虚拟局域网模式为虚拟局域网模式,并在所述模板信息表中增加无源光纤网络虚拟局域网模板;其中,所述默认模式为VLAN透传模式。

5.根据权利要求1所述的无源光纤网络的虚拟局域网配置方法,其特征在于:根据用户需求将无源光纤网络虚拟局域网模板的默认虚拟局域网模式修改成所述虚拟局域网标记模式;

在虚拟局域网模式修改为虚拟局域网标记模式的无源光纤网络虚拟局域网模板上配置与该虚拟局域网标记模式相应的模式参数;其中,所述与该虚拟局域网标记模式相应的模式参数包括虚拟局域网标记模式的Default VLAN。

6.根据权利要求1所述的无源光纤网络的虚拟局域网配置方法,其特征在于:根据用户需求将无源光纤网络虚拟局域网模板的默认虚拟局域网模式修改成所述虚拟局域网中继模式;

在虚拟局域网模式修改为虚拟局域网中继模式的无源光纤网络虚拟局域网模板上配置与该虚拟局域网中继模式相应的模式参数;其中,所述与该虚拟局域网中继模式相应的模式参数包括:虚拟局域网中继模式的Default VLAN和虚拟局域网中继模式的Trunk VLAN。

7.根据权利要求1所述的无源光纤网络的虚拟局域网配置方法,其特征在于:根据用户需求将无源光纤网络虚拟局域网模板的默认虚拟局域网模式修改成所述1:1虚拟局域网转换模式;

在虚拟局域网模式修改为1:1虚拟局域网转换模式的无源光纤网络虚拟局域网模板上配置与该1:1虚拟局域网转换模式相应的模式参数;其中,所述与该1:1虚拟局域网转换模式相应的模式参数包括:1:1虚拟局域网转换模式的Default VLAN和1:1虚拟局域网转换模式的Translate VLAN。

8.根据权利要求1所述的无源光纤网络的虚拟局域网配置方法,其特征在于:根据用户需求将无源光纤网络虚拟局域网模板的默认虚拟局域网模式修改成所述N:1虚拟局域网聚合模式;

在虚拟局域网模式修改为N:1虚拟局域网聚合模式的PON VLAN模板上配置与该N:1虚拟局域网聚合模式相应的模式参数;其中,所述与该N:1虚拟局域网聚合模式相应的模式参数包括:N:1虚拟局域网聚合模式的Default VLAN和N:1虚拟局域网聚合模式的Aggregation VLAN。

9.一种无源光纤网络的虚拟局域网配置系统,其特征在于,应用于无源光纤网络系统中光线路终端侧,所述光线路终端设置有无源光纤网络接口,所述无源光纤网络的虚拟局域网配置系统包括:创建模块,用于创建配置默认虚拟局域网模式的无源光纤网络虚拟局域网模板;

所述无源光纤网络虚拟局域网模板上可配置多种非默认虚拟局域网模式;

修改模块,与所述创建模块连接,用于根据应用需求将无源光纤网络虚拟局域网模板的默认虚拟局域网模式修改成多种非默认虚拟局域网模式中的一种,并针对非默认虚拟局域网模式配置与该模式相应的模式参数;

绑定模块,与所述创建模块和修改模块连接的,用于将修改的PON VLAN模板绑定在所述无源光纤网络接口上;

所述默认模式为虚拟局域网透传模式;

所述多种非默认虚拟局域网模式包括:虚拟局域网标记模式、虚拟局域网中继模式、1:

1虚拟局域网转换模式、和/或N:1虚拟局域网聚合模式。

10.根据权利要求9所述的无源光纤网络的虚拟局域网配置系统,其特征在于:所述配置系统还包括与所述绑定模块连接的删除模块,所述删除模块用于接收到无源光纤网络虚拟局域网模板删除指令,则删除所述无源光纤网络虚拟局域网模板。

11.一种无源光纤网络设备,其特征在于,所述无源光纤网络设备包括:

如权利要求9-10中任一项所述的无源光纤网络的虚拟局域网配置系统。
