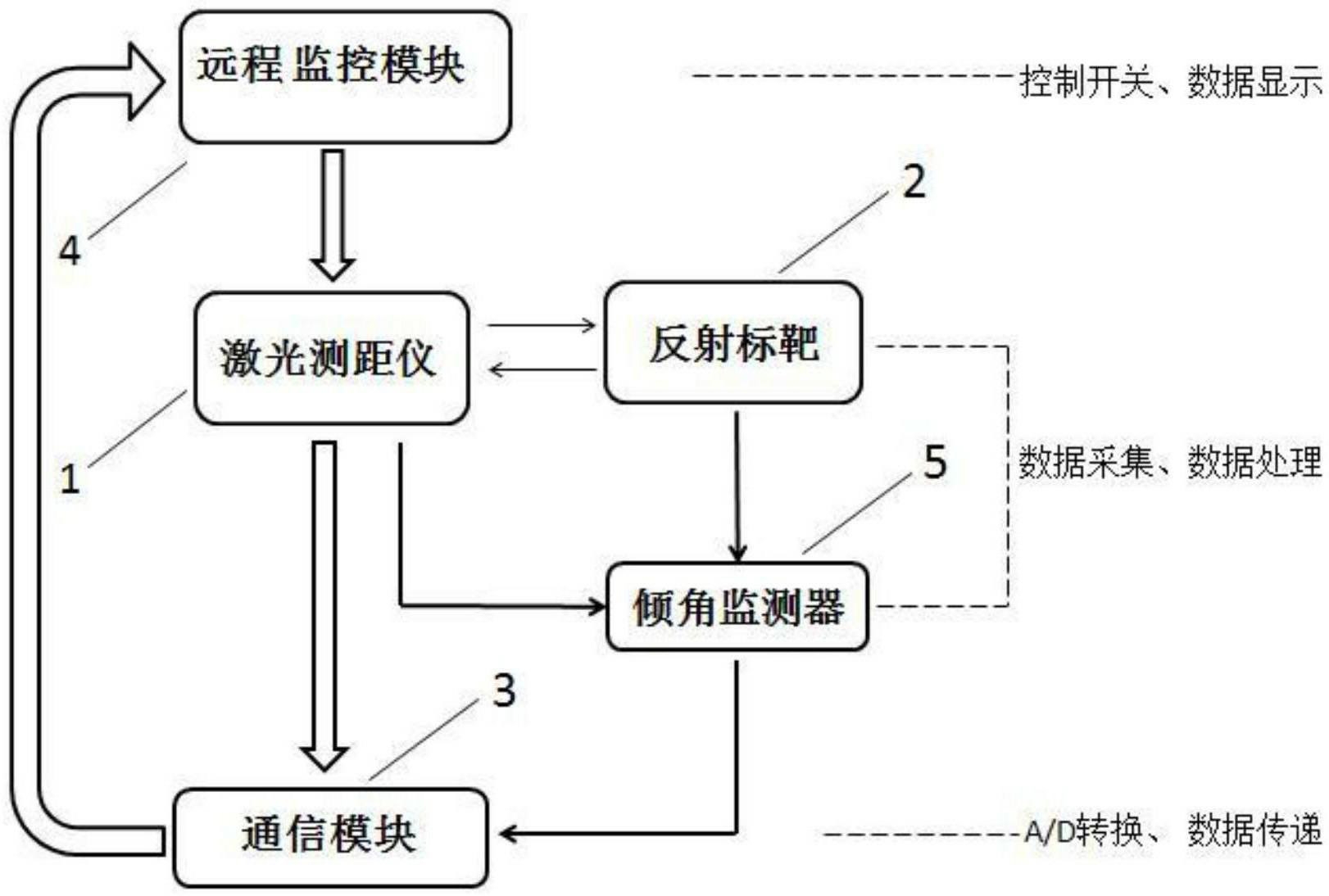

1.一种非接触式多点高频动态桥梁挠度检测方法，其特征在于：该方法包括以下步骤：步骤1：选定桥梁上要检测挠度的位置，在相应的位置的梁下安装n个激光测距仪，激光测距仪与竖直方向的夹角为αi，且0°<αi<90°，i为激光测距仪的编号，i＝1,2…，n；

步骤2：在桥墩处安装反射标靶，并调整反射标靶与竖直方向的角度β，且0°<β<90°，使整个测量方法带来的检测精度达到要求的精度δmm；

步骤3：设备安装完毕，初始化系统，即在桥梁不受附加载荷时，打开激光测距仪，测得桥梁不受附加载荷时激光测距仪的距离L1；

步骤4：打开激光测距仪，分别得到第n个激光测距仪所测距离L2i，计算每个激光测距仪对应的桥梁位置处的挠度yi：步骤5：在一测量时间段内，n个激光测距仪均以时间间隔μ秒重复步骤4，即以频率ν＝

1/μ连续测量n个激光测距仪至反射标靶的距离，按照步骤4的方法计算出该时间段内桥梁n个位置相对于桥梁不受附加载荷时的初始时刻的动态挠度；

步骤6：以桥梁其中一个端点为坐标原点O，以沿桥梁纵向方向为X轴，以垂直于桥面向下方向为Y轴，输入检测点的横坐标xi，以及实时测得的挠度值yi，将整合的坐标数据拟合为挠度曲线；

步骤2中，所述的检测精度达到要求的精度δmm的计算方法如下：已知激光测距仪的精度θmm，则若使系统检测精度≦δmm，需满足：当αi+βi≠90°时，按如下方法计算精度：当αi+βi＝90°时，有δ＝θ/cosαi    式2-2其中：βi为对于第i个激光测距仪，达到最低检测精度δ时β的最小值，i＝1,2…，n；

反射标靶的安装角度β须满足以下关系式：

β≥max{β1,β2,...，βn}    式3；

步骤4中，每个激光测距仪对应的桥梁位置处的挠度yi计算方法为：当αi+βi≠90°时，按如下方法计算挠度：当αi+βi＝90°时，有yi＝LLi/cosαi   式11-2其中：

LLi为当前时刻和初始时刻第i个激光测距仪所测距离之差；

yi为第i个检测点桥梁的变形位移；

αi为第i个激光测距仪与竖直方向的夹角；

β为反射标靶的反射板与竖直方向的夹角。
