专利号: 2015107017046
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

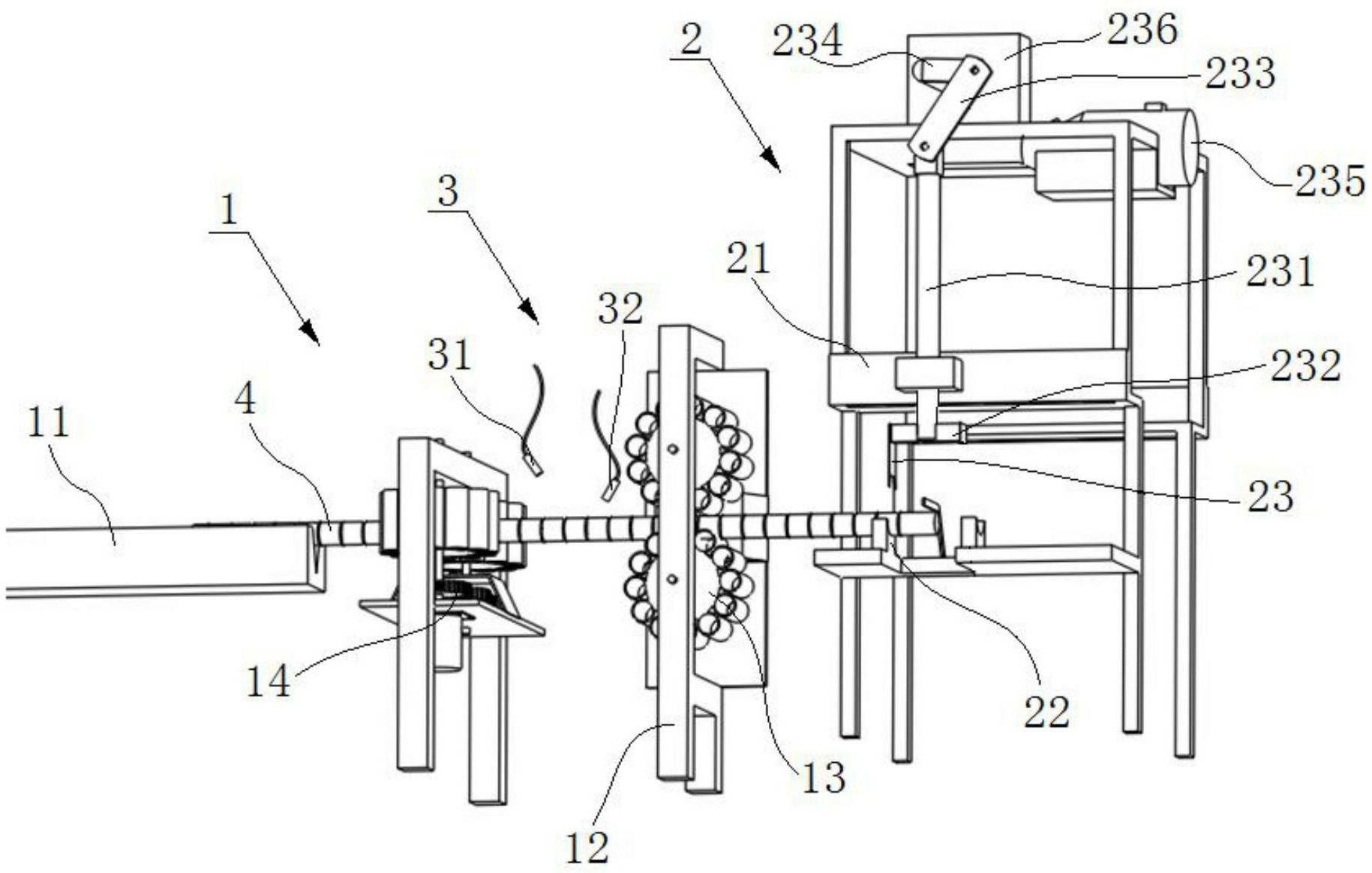

1.一种甘蔗取种输送切割装置,其特征在于,包括:输送机构,其包括:

导向轨道;

两个支架,该两个支架并列地设置于所述导向轨道的前方;

输送滚筒,其中一个所述支架上平行地设置有两个轴线沿上下方向分布的该输送滚筒;另一个所述支架上平行地设置有两个轴线沿左右方向分布的该输送滚筒;以及两个转动机构,每个所述支架上设置有一个该转动机构,每个该转动机构用于驱动其所在的所述支架上的两个所述输送滚筒进行转动;

切断机构,其包括:

切断机架,其设置于所述两个支架的前方;

定刀,其设置于所述切断机架上;以及

动刀,其通过一升降机构以能够上下移动的方式设置于所述切断机架上,且该动刀与所述定刀对应。

2.根据权利要求1所述的甘蔗取种输送切割装置,其特征在于,所述输送滚筒沿周向均匀地设置有若干个中空的弹性圈。

3.根据权利要求2所述的甘蔗取种输送切割装置,其特征在于,所述弹性圈由橡胶材料制作而成。

4.根据权利要求1所述的甘蔗取种输送切割装置,其特征在于,所述转动机构包括:两个第一齿轮,位于同一个所述支架上的两个所述输送滚筒的转轴上各套设有一个该第一齿轮;且该两个第一齿轮相互啮合连接;以及转动电机,其与其中一个所述输送滚筒的转轴进行连接。

5.根据权利要求4所述的甘蔗取种输送切割装置,其特征在于,所述两个第一齿轮通过两个第二齿轮啮合连接;所述两个第二齿轮相互啮合在一起,且所述两个第二齿轮各与一个所述第一齿轮进行啮合连接。

6.根据权利要求1所述的甘蔗取种输送切割装置,其特征在于,所述导向轨道设置有用于托扶甘蔗的V形槽。

7.根据权利要求1所述的甘蔗取种输送切割装置,其特征在于,所述升降机构包括:滑杆,其以能够上下滑动的方式设置于所述切断机架上;

动刀架,其设置于所述滑杆的下端,所述动刀设置于该动刀架上;

连杆,其下端与所述滑杆的上端进行铰接;

曲柄,其一端与所述连杆的上端进行铰接;

传动轴,其与所述曲柄的另一端进行固定连接;以及升降电机,其与所述传动轴进行连接。

8.根据权利要求1所述的甘蔗取种输送切割装置,其特征在于,所述切断机架于所述定刀的前方设置有落蔗槽,且所述切断机架于所述定刀的前方置有一用于防止甘蔗跳起的卡蔗杆。

9.根据权利要求1所述的甘蔗取种输送切割装置,其特征在于,该甘蔗取种输送切割装置还包括一茎节检测装置,所述茎节检测装置包括:激光发射器,其架设于所述两个支架之间,该激光发射器倾斜地向甘蔗发射激光束;以及激光接收器,其架设于所述两个支架之间,经甘蔗反射后的激光束由该激光接收器进行接收。
