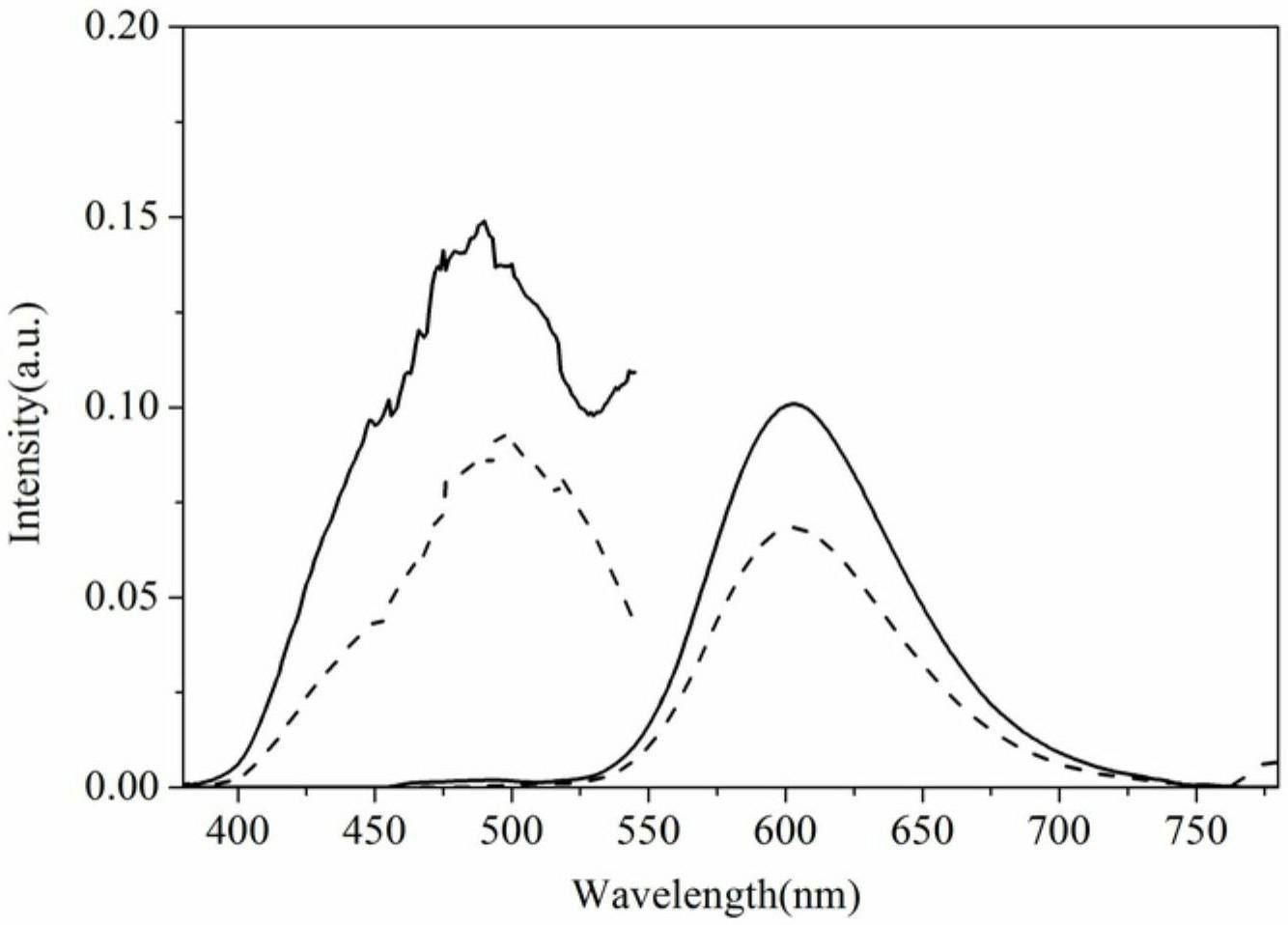

1.一种蓝绿光激发的红色荧光粉，其特征在于该荧光粉具有如下化学通式：Li2+2yM1-x-y

2+

Zr2O6:xEu ，其中M代表Mg、Ca、Sr、Ba元素中的一种或几种的组合，且所述x的取值范围为

0.001≤x≤0.2，y的取值范围为-0.5≤y≤0.5。

2.根据权利要求1所述的一种蓝绿光激发的红色荧光粉，其特征在于该荧光粉中必须同时含有Li、M、Zr、O和Eu元素。

3.根据权利要求1所述的一种蓝绿光激发的红色荧光粉的制备方法，其特征在于该方法包括如下步骤：(1)原料包括LiNO3、ZrOCl2·H2O、Eu(NO3)3以及Mg(NO3)2、Ca(NO3)2、Sr(NO3)2、Ba(NO3)2

2+

中的一种或几种的组合，去离子水为溶剂，按照Li2+2yM1-x-yZr2O6:xEu 的化学计量比配置母

2+

盐溶液，母盐溶液的浓度为0.1～0.2mol/L，Eu 离子的掺杂浓度为x＝0.001～0.2，y的取值范围为-0.5≤y≤0.5；

(2)以0.5～1.0mol/L的草酸溶液作为沉淀剂，以1.0～2.0ml/min的滴定速度向母盐溶液中滴加沉淀剂，体系温度控制在60～80℃范围内，获得沉淀物；

(3)对步骤(2)中获得的沉淀物进行洗涤、过滤、烘干，洗涤后体系的PH值控制在

7.0～7.5的中性范围，烘干温度为90～100℃，烘干时间为12～24小时；

(4)将步骤(3)获得的沉淀物放入刚玉坩埚中，然后将刚玉坩埚和沉淀物一起放入高温管式炉中进行灼烧，灼烧温度为1000～1400℃，灼烧时间为3～7小时，烧结气氛为10％的氢气和90％的氮气混合气，灼烧完成后样品随炉降温至室温，最后取出获得烧结体；

(5)将步骤(4)获得的烧结体进行球磨粉碎，然后用蒸馏水洗涤烘干，即得所述荧光粉。
