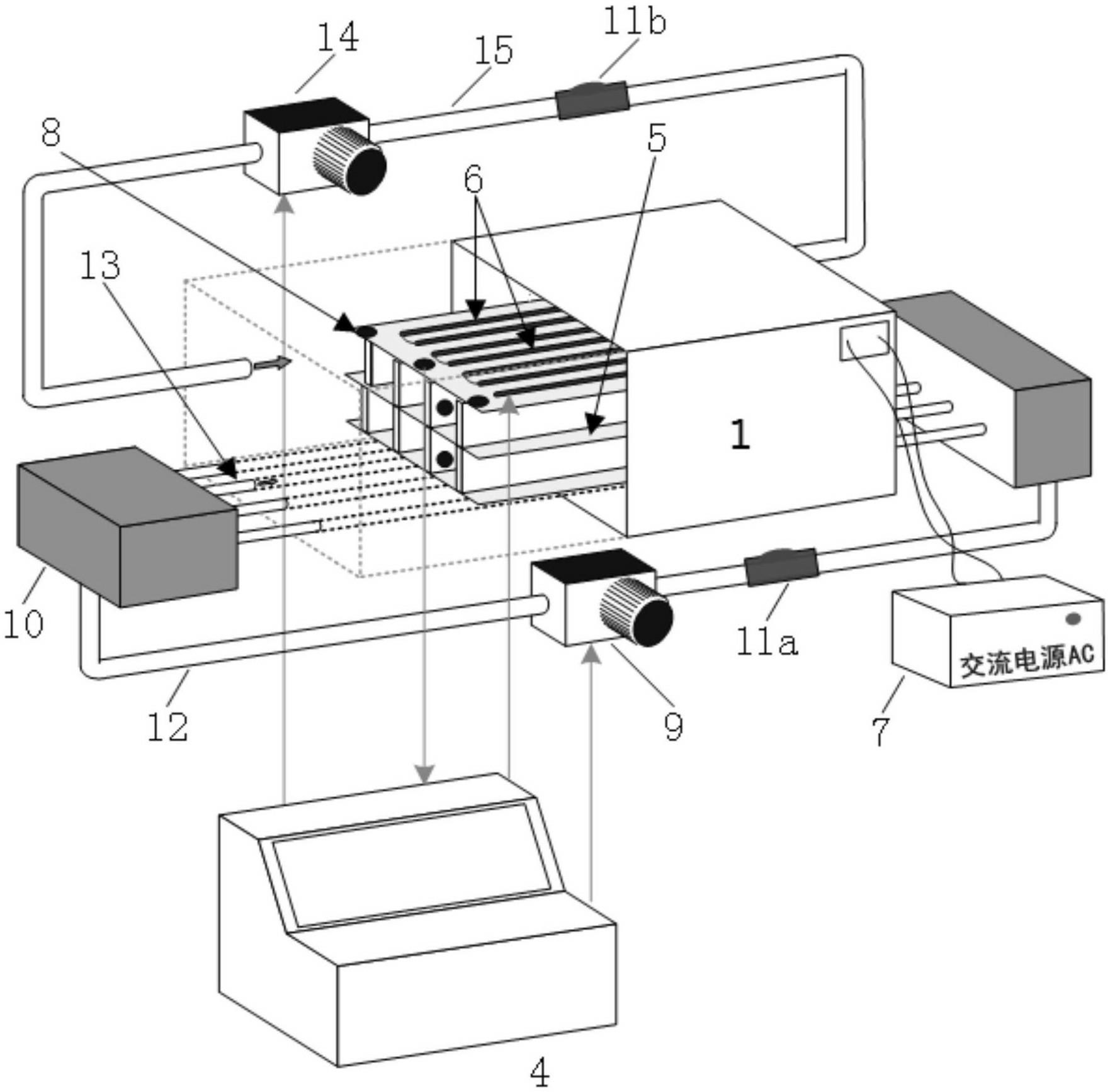

1.模拟变压器不同油流速度高低温冲击热老化实验装置，其特征在于,包括绝热实验箱体(1)、可控循环水冷装置、可控油流循环装置及用于对绝热实验箱体、可控循环水冷装置和可控油流循环装置进行控制的实验控制系统(4),其中:绝热实验箱体(1)内置多层油纸绝缘试样架(5)，实验时多层油纸绝缘试样架(5)由机械强度较高的纸板贯穿支撑；试样架上层表面设置有加热电阻丝(6)，加热电阻丝(6)与外部可控交流电源(7)相连；在试样架上多个位置装有PT100温度传感器(8)；

可控循环水冷装置由可控循环水泵(9)和可调节水箱(10)通过输水管(12)连接构成,可调节水箱(10)具有置于绝热实验箱体(1)两侧的左右两个水箱,四根铜质水冷却管穿过绝热实验箱体内腔连接左右两个水箱，通过可调节水箱(10)与输水管(12)构成循环回路,管路上设置有超声流量计(11a)；

可控油流循环装置由可控循环油泵(14)、超声流量计(11b)和穿过绝热实验箱体内腔的钢制输油管(15)连接构成；

实验控制系统(4)由数据采集模块(16)、处理控制模块(17)、数据记录模块(18)组成，控制系统基于Labview程序构建，数据采集模块(16)主要与PT100温度传感器(8)、超声流量计(11a)、超声流量计(12b)连接并进行数据转换；处理控制模块(17)主要通过继电装置控制可控循环水泵(9)、可控循环油泵(14)和外部可控交流电(7)。

2.根据权利要求1所述的模拟变压器不同油流速度高低温冲击热老化实验装置.，其特征在于,所述绝热实验箱体(1)为三明治结构，外层为铝合金磨花板,内层为SMC绝缘板、中间夹层为具有绝热作用的橡塑保温板。
