专利号: 201510704049X
申请人: 镇江顺宇飞行器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

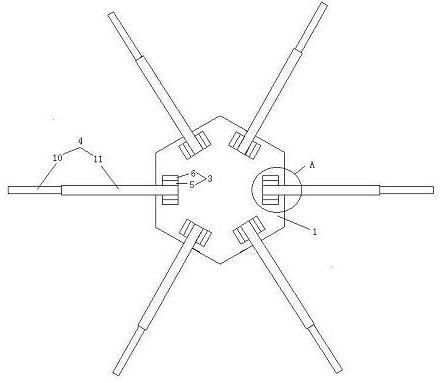

1.一种可实现伸缩折叠的六轴飞行器,包括桨盘,其特征为,所述的桨盘为正六边形结构,所述的桨盘每一边的中心位置上均设有第一安装孔,所述的第一安装孔上设有L型安装板,所述的L型安装板为两个,以桨盘的中心线为对称轴呈轴对称设置,所述的L型安装板上设有机臂,所述的L型安装板包括第一安装板与第二安装板,所述的第一安装板与第二安装板垂直设置,所述的第一安装板上设有第二安装孔,第二安装板上设有第三安装孔,所述的第二安装孔通过第一螺栓与第一安装孔配合使用,所述的机臂包括外机臂、内机臂、套筒与定位装置,所述的内机臂上设有定位孔,所述的外机臂包括第一外端与第一内端,所述的内机臂包括第二外端与第二内端,所述的定位装置固定在外机臂的第一内端上,所述的套筒内嵌于内机臂的第二外端上,所述的定位装置包括定位杆,所述的定位杆包括安装端与固定端,所述的固定端上设有安装槽,所述的安装槽内设有弹簧,弹簧上设有滚珠,所述的外机臂的第一内端穿过套筒与内机臂的第二外端,使滚珠与定位孔配合使用,所述的内机臂的第二内端上设有第四安装孔,所述的第四安装孔通过第二螺栓与第三安装孔配合使用。

2.如权利要求1所述的一种可实现伸缩折叠的六轴飞行器,其特征为,所述的定位孔包括第一定位孔与第二定位孔,第一定位孔与第二定位孔之间的长度为10-20cm。

3.如权利要求1所述的一种可实现伸缩折叠的六轴飞行器,其特征为,所述的外机臂、内机臂与套管均为圆管型结构设计。

4.如权利要求1所述的一种可实现伸缩折叠的六轴飞行器,其特征为,所述的外机臂的高度R1小于内机臂的高度R2。
