专利号: 2015107141378
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-05-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

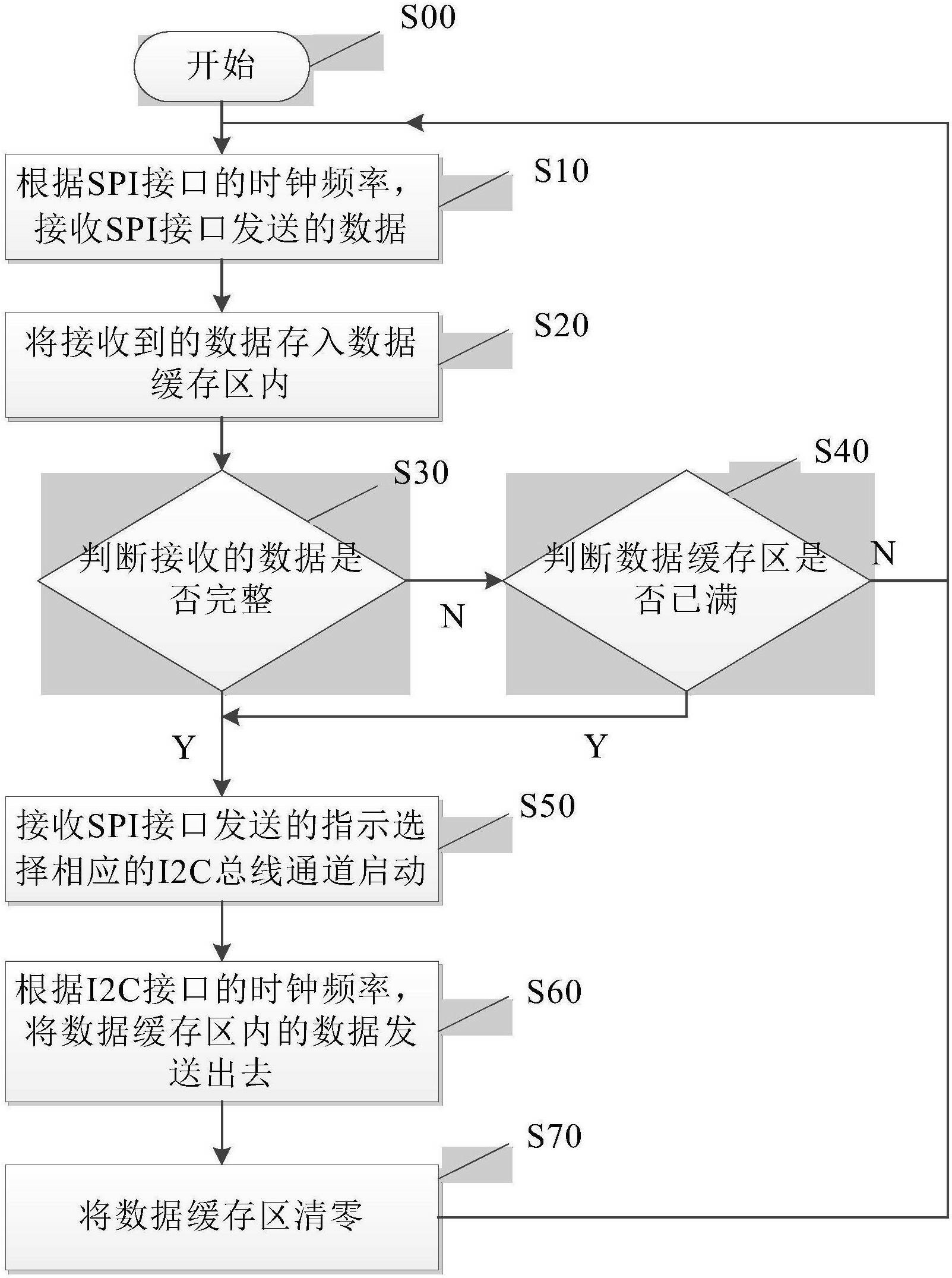

1.一种SPI接口转换I2C总线接口的方法,其特征在于,包括:步骤S10:根据SPI接口的时钟频率,接收SPI接口发送的数据;

步骤S20:将接收到的数据存入数据缓存区内;

步骤S30:判断接收的数据是否完整;若是,则执行步骤S50;若否,则执行步骤S40;

步骤S40:判断数据缓存区是否已满;若是,则执行步骤S50;若否,则执行步骤S10;

步骤S50:接收SPI接口发送的指示选择相应的I2C总线通道启动;

步骤S60:根据I2C接口的时钟频率,将数据缓存区内的数据发送出去;

步骤S70:将数据缓存区清零,执行步骤S10。

2.如权利要求1所述的SPI接口转换I2C总线接口的方法,其特征在于,还包括:步骤S01:设定数据缓存区的大小。

3.如权利要求1-2任一所述的SPI接口转换I2C总线接口的方法,其特征在于,还包括:步骤S04:设置I2C总线接口的时钟频率。

4.如权利要求3所述的SPI接口转换I2C总线接口的方法,其特征在于,还包括:步骤S02:将SPI接口设为主设备模式;

步骤S03:将I2C总线接口设为从设备模式。

5.一种SPI接口与I2C总线接口的转换器,其特征在于,所述转换器包括:SPI接口,与发送设备的SPI接口相连;

数据缓存模块,与所述转换器上的SPI接口相连,接收SPI接口收到的数据并进行缓存;

判断模块,与所述数据缓存模块相连,判断所述数据缓存模块接收的数据是否完整,以及所述数据缓存模块是否已满;

I2C通道选择模块,与所述转换器上的SPI接口相连,根据SPI接口收到的指示选择相应的I2C总线通道启动;

I2C接口,与所述数据缓存模块、I2C通道选择模块相连,并与接收设备的I2C接口相连,根据I2C通道选择模块的选择,按照I2C接口的时钟频率,将数据缓存区内的数据发送出去;

循环控制模块,与所述数据缓存模块相连,控制数据缓存区在数据发送完毕后清零,并使SPI接口继续接收数据。

6.如权利要求5所述的SPI接口与I2C总线接口的转换器,其特征在于:所述SPI接口与I2C总线接口的转换器为复杂可编程逻辑器件;

所述数据缓存模块是复杂可编程逻辑器件内部开辟出的数据缓存区。

7.一种SPI接口与I2C总线接口的转换装置,其特征在于,包括:如权利要求5-6任一所述的SPI接口与I2C总线接口的转换器;以及与所述SPI接口与I2C总线接口的转换器相连的时钟信号发生器,为所述SPI接口与I2C总线接口的转换器的I2C总线接口的串行时钟线提供时钟信号。

8.如权利要求7所述的SPI接口与I2C总线接口的转换装置,其特征在于,还包括:具有至少一个SPI接口的发送设备,与所述转换器的SPI接口相连;

至少一个具有I2C接口的接收设备,与所述转换器的I2C接口相连。
