1.一种卤胺抗菌剂包覆改性纳米二氧化钛复合材料，其特征在于其制备方法为：(1)将2-20g的纳米二氧化钛分散在含有分散剂的水溶液中，所述分散剂的质量为纳米二氧化钛质量的10-50％，加水补满100g，在细胞粉碎机中超声分散均匀，作为A相；

(2)将质量为纳米二氧化钛质量的30-150％的聚合单体卤胺抗菌剂前驱体烯丙基海因和甲基丙烯酸甲酯的混合物作为B相；

(3)在机械搅拌作用下将B相缓慢滴加到A相中，然后置于超声波细胞粉碎机中超声分散，制成分散均匀的细乳液，将细乳液转移至带有冷凝回流和搅拌装置的烧瓶中，滴加质量为聚合单体卤胺抗菌剂前驱体烯丙基海因和甲基丙烯酸甲酯总质量的0.5-5％的引发剂进行反应；

(4)反应结束后，洗涤、烘干、氯化、制得成品。

2.根据权利要求1所述的复合材料，其特征在于卤胺抗菌剂前驱体烯丙基海因为式(Ⅰ)所示结构。

式中，X选自氯或溴。

3.根据权利要求1所述的复合材料，其特征在于所述分散剂为非离子型表面活性剂。

4.根据权利要求1所述的复合材料，其特征在于所述分散剂为聚氧乙烯脂肪醇缩合物平平加O-10、平平加O-20、聚氧乙烯烷基酚缩合物OP-10、OP-15、聚氧乙烯多元醇醚脂肪酸酯Tween40、Tween80中的一种。

5.根据权利要求1所述的复合材料，其特征在于所述聚合单体卤胺抗菌剂前驱体烯丙基海因的用量为聚合单体卤胺抗菌剂前驱体烯丙基海因和甲基丙烯酸甲酯总质量的

5-30％。

6.根据权利要求1所述的复合材料，其特征在于所述引发剂为水溶性引发剂过硫酸钾、过硫酸钠或过硫酸铵。

7.根据权利要求1所述的复合材料，其特征在于步骤(3)所述的反应的温度为

60-80℃，反应时间为1-5h。

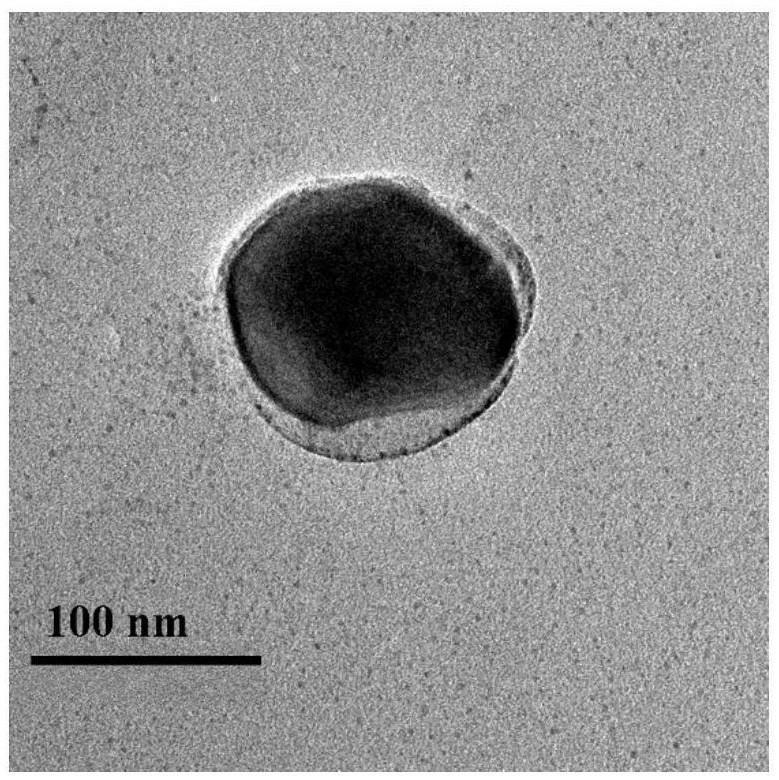

8.根据权利要求1所述的复合材料，其特征在于，将步骤(4)中反应结束后所得到的溶液在8000rpm下离心20min，所得到的粉末分别用乙醇和蒸馏水洗涤三次，用0.5wt％的次氯酸钠溶液氯化1h，取出固体颗粒后用蒸馏水彻底洗净，然后置于烘箱中与45℃烘干2h，即得到所需的含有双键的卤胺抗菌剂包覆纳米二氧化钛。
