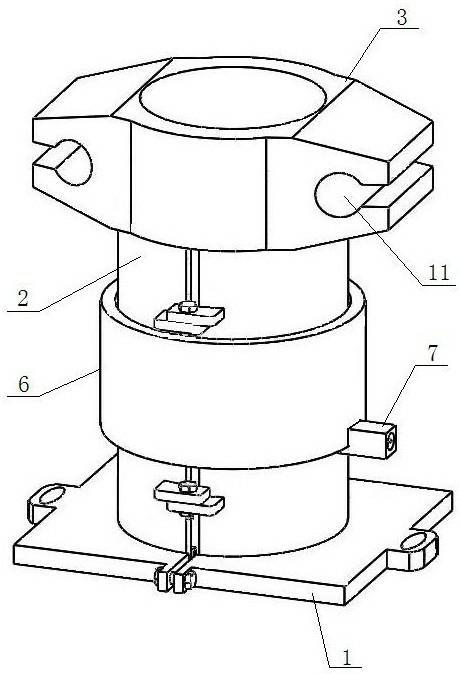

1.一种水泥浆候凝期套管轴向载荷测试装置,其特征在于:这种水泥浆候凝期套管轴向载荷测试装置包括下底座(1)、传感器(2)、上吊卡(3),下底座(1)固定于钻井平台(12)上,传感器(2)固定在下底座(1)上,上吊卡(3)坐在传感器(2)上,并形成贯通三者的套管通道;传感器(2)由受力弹性体(4)、测试电路(5)、转换接头(7)构成,受力弹性体(4)是由两个半筒对扣在一起形成的筒状体,两个半筒通过螺栓紧固,受力弹性体(4)上布置箔式应变片(8),箔式应变片(8)与受力弹性体(4)通过胶粘剂粘接,测试电路(5)、转换接头(7)均设置在受力弹性体(4)外;
测试电阻为所述的箔式应变片(8),测试电路(5)中的各测试电阻组成全桥电路,每个桥壁上串联两个电阻,全桥电路和温度灵敏度补偿电阻及平衡电阻串联连接,测试电路(5)输出端与转换接头(7)连接,并通过多芯屏蔽信号线最终输出到动态信号测试系统(13)上。
2.根据权利要求1所述的水泥浆候凝期套管轴向载荷测试装置,其特征在于:所述的下底座(1)由两个半体对合在一起构成,每个半体的内侧具有半环形槽,每个半体的外侧设置安装孔,两个半体对合后形成环形的固定槽(9)及中心孔(10),传感器(2)坐在固定槽(9)中并通过两个半体紧固。
3.根据权利要求2所述的水泥浆候凝期套管轴向载荷测试装置,其特征在于:所述的箔式应变片(8)外依次还设置有覆盖层、防护涂层,测试电路(5)设置在保护罩(6)内,保护罩(6)环绕在受力弹性体(4);覆盖层为柔性704绝缘层,防护涂层为环氧树脂保护层。
4.根据权利要求3所述的水泥浆候凝期套管轴向载荷测试装置,其特征在于:所述的全桥电路中第一电阻R1和第三电阻 R3串联在同一桥壁,第五电阻 和第七电阻 串联在同一桥壁,第六电阻 和第八电阻 串联在同一桥壁,第二电阻R2和和第四电阻 R4串联在同一桥壁;第一电阻、第二电阻、第三电阻、第四电阻为测试环向力的箔式应变片(8);第五电阻、第六电阻、第七电阻、第八电阻为测试轴向力的箔式应变片(8)。
5.根据权利要求4所述的水泥浆候凝期套管轴向载荷测试装置,其特征在于:所述的上吊卡(3)为两侧带有侧翼的筒状体,两侧翼对称设置,每个侧翼具有吊钩孔(11)。
