专利号: 2015107267465
申请人: 蚌埠市瑞风净化设备工程有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

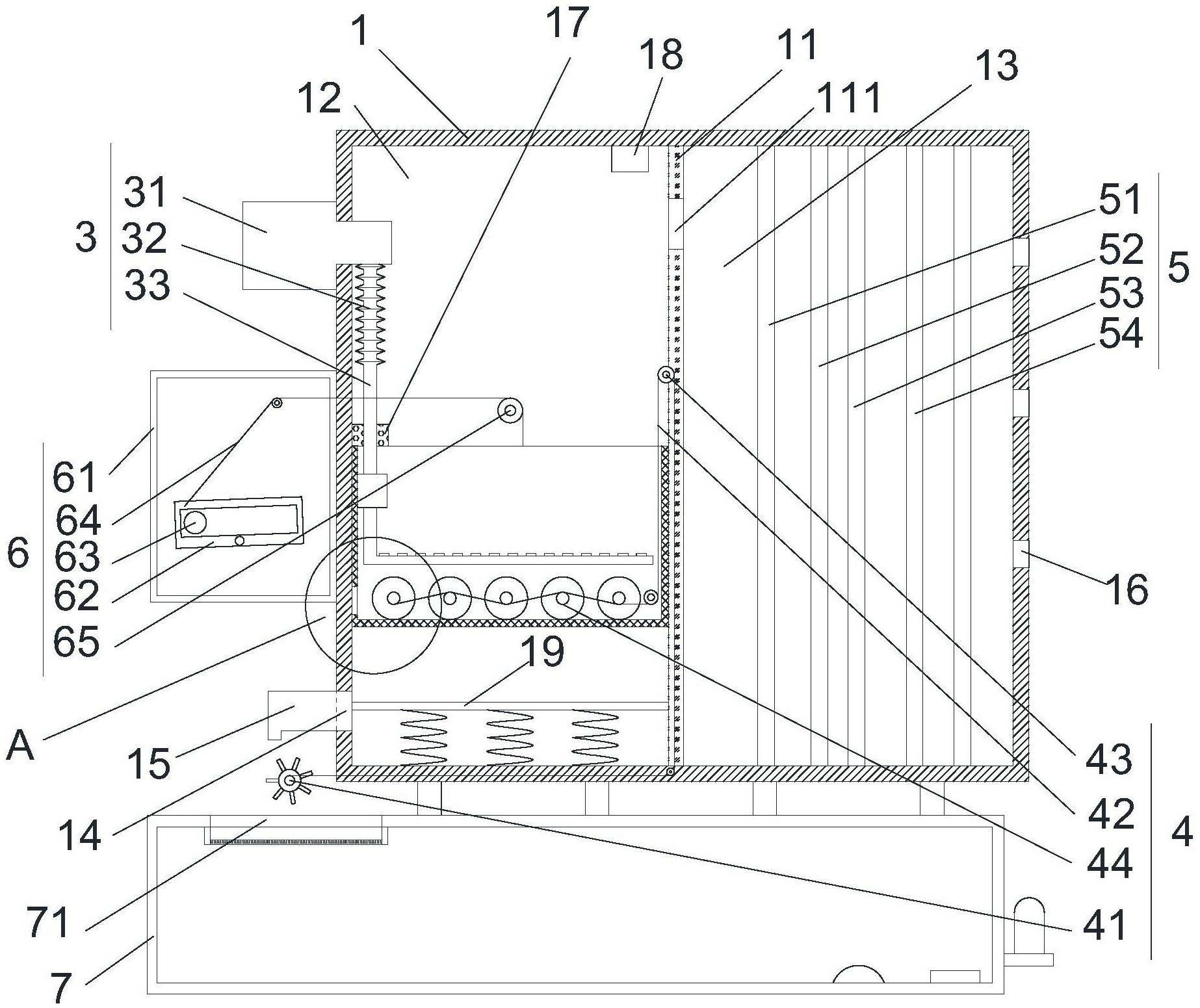

1.一种室内空气净化器,其特征在于:包括安装箱(1)、储液箱(2)、导气机构(3)、清洗机构(4)和过滤机构(5);

安装箱(1)内安装有隔板(11),安装箱(1)内由隔板(11)分隔形成第一腔体(12)和第二腔体(13),隔板(11)上设有连通第一腔体(12)和第二腔体(13)的第一出气口(111);

储液箱(2)可移动安装在第一腔体(12)内并位于第一出气口(111)下方,储液箱(2)移动方向为竖直方向,储液箱(2)下部设有第一出液口(21),安装箱(1)上设有第二出液口(14),在储液箱(2)移动至其在第一腔体(12)内最低位置状态时,第二出液口(14)与第一出液口(21)位置相对应;在储液箱(2)在移动至第一出液口(21)与第二出液口(14)分离的位置状态时,第一出液口(21)与第一安装箱(1)箱壁液密封配合;

导气机构(3)包括吸风机(31)、波纹管(32)和出气管(33),波纹管(32)连通吸风机(31)的出气口和出气管(33)第一端,出气管(33)第二端封闭且延伸至储液箱(2)内,出气管(33)位于储液箱(2)内的部分设有多个出风口(331);

清洗机构(4)包括水轮(41)、第一连接绳(42)、第一滚轮组(43)和清洗辊(44);安装箱(1)对应第二出液口(14)位置安装有出水管(15),水轮(41)与出水管(15)出水位置对应,第一连接绳(42)第一端盘绕在水轮(41)的转轴上,第一连接绳(42)第二端通过第一滚轮组(43)盘绕在清洗辊(44)的转轴上;

安装箱(1)与第二腔体(13)对应的箱壁上设有第二出气口(16),过滤机构(5)安装在第二腔体(13)内并位于第一出气口(111)和第二出气口(16)之间。

2.根据权利要求1所述的室内空气净化器,其特征在于:所述室内空气净化器还包括平衡机构(6),平衡机构(6)包括平衡箱(61)、置球箱(62)、重力球(63)、第二连接绳(64)和第二滚轮组(65),置球箱(62)可转动安装在平衡箱(61)内,重力球(63)可移动安装在置球箱(62)内,第二连接绳(64)通过第二滚轮组(65)连接置球箱(62)和储液箱(2)。

3.根据权利要求2所述的室内空气净化器,其特征在于:置球箱(62)内壁上设有弹性层。

4.根据权利要求2所述的室内空气净化器,其特征在于:第一腔体(12)内安装有限位块(17),限位块(17)位于储液箱(2)上方,限位块(17)用于限制储液箱(2)上行的最高位置。

5.根据权利要求1所述的室内空气净化器,其特征在于:第一腔体(12)内安装有紫外线杀菌灯(18),紫外线杀菌灯(18)位于储液箱(2)上方。

6.根据权利要求5所述的室内空气净化器,其特征在于:过滤机构(5)包括胶化粗面过滤网(51)、HEPA过滤网(52)、活性炭过滤网(53)和臭氧分解装置(54)。

7.根据权利要求1所述的室内空气净化器,其特征在于:第一腔体(12)内安装有支撑板(19),支撑板(19)位于储液箱(2)下方,并通过弹性件连接安装箱(1)。

8.根据权利要求1-7任意一项所述的室内空气净化器,其特征在于:所述室内空气净化器还包括蓄水箱(7),蓄水箱(7)安装在安装箱(1)下方,且蓄水箱(7)对应水轮(41)位置具有进水口。
