专利号: 2015107305359
申请人: 周俊良
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

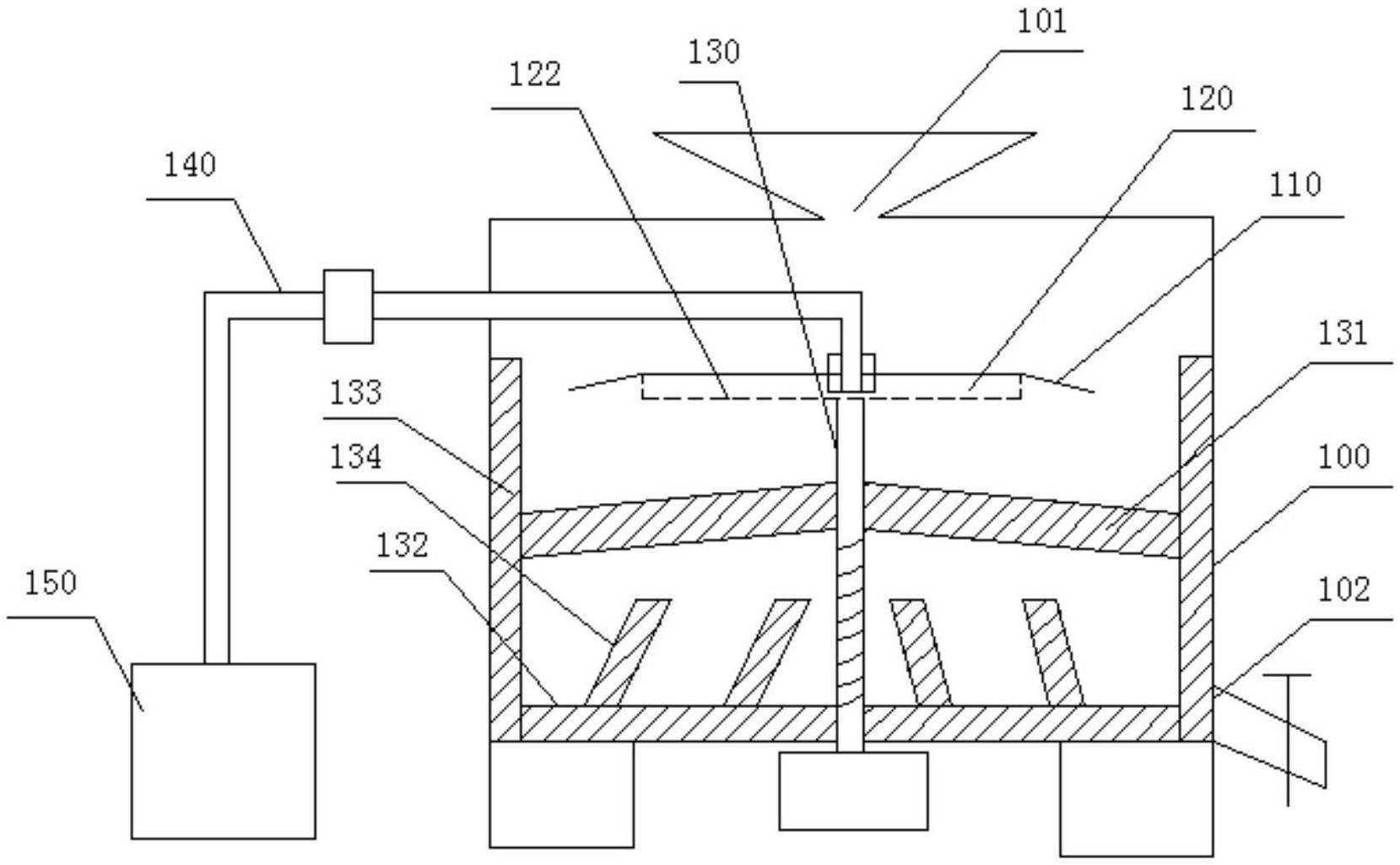

1.一种混凝土搅拌机,其特征在于,包括:

壳体,其为圆柱体形,所述壳体的内部沿竖直方向形成一圆柱形的容置空间,所述壳体的顶部与所述壳体的侧壁可拆卸地连接,所述壳体的顶部中央设置有进料口,所述壳体的下部设置有出料口;

挡板,其水平设置在所述容置空间内,所述挡板为内部中空的圆台形,所述挡板的底部敞开,所述挡板的顶部设置有一圆形的第一开口,所述挡板的顶部与所述进料口相对,并与所述进料口相隔一定距离;

甩液盒,其水平设置在所述容置空间内,所述甩液盒为内部中空的圆柱体形,所述甩液盒的顶部设置有圆形的第二开口,所述甩液盒的侧壁和底部均间隔设置有多个第一通孔,所述甩液盒的外径与所述第一开口的直径相等,所述甩液盒插入所述第一开口中,且所述甩液盒的顶部与所述挡板的顶部齐平,并与所述挡板固定连接;

搅拌杆,其为圆柱体形,所述搅拌杆竖直地设置在所述容置空间的中部,所述搅拌杆的顶部与所述甩液盒的底部固定连接,所述搅拌杆在动力驱动下带动所述挡板和所述甩液盒旋转,所述搅拌杆的中部沿所述搅拌杆的圆周方向间隔设置有至少两个第一搅拌叶,所述搅拌杆的底部延伸出所述壳体的底部;

水管,所述水管的一端与储液箱连接,所述水管的另一端为圆柱体形,所述水管的另一端的外壁上沿所述水管的另一端的轴向方向间隔设置有两个凸起,所述两个凸起为内部中空的圆柱体形,所述两个凸起的内壁与所述水管的另一端的外壁固定连接,所述两个凸起的外径大于所述第二开口的直径,所述水管的另一端穿过所述第二开口伸入所述甩液盒内,且所述两个凸起分别位于所述甩液盒内和所述甩液盒外,使所述水管的另一端与所述甩液盒转动连接。

2.如权利要求1所述的混凝土搅拌机,其特征在于,所述至少两个第一搅拌叶为三个第一搅拌叶,三个所述第一搅拌叶彼此间隔120度地环所述搅拌杆的圆周方向设置,三个所述第一搅拌叶上远离所述搅拌杆的一端均向下倾斜。

3.如权利要求2所述的混凝土搅拌机,其特征在于,所述搅拌杆的底部设置有三个第二搅拌叶,三个所述第二搅拌叶彼此间隔120度地环所述搅拌杆的圆周方向设置,三个所述第二搅拌叶均沿水平方向设置。

4.如权利要求3所述的混凝土搅拌机,其特征在于,三个所述第一搅拌叶和三个所述第二搅拌叶均与所述壳体的内壁相隔一定距离,三个所述第一搅拌叶与三个所述第二搅拌叶在所述壳体的底部的竖直投影重合,任意一个所述第一搅拌叶上远离所述搅拌杆的一端和位于其下部的所述第二搅拌叶上远离所述搅拌杆的一端之间沿竖直方向设置有第三搅拌叶,所述第三搅拌叶接触所述壳体的内壁。

5.如权利要求4所述的混凝土搅拌机,其特征在于,所述第三搅拌叶的顶部高于所述挡板的顶部。

6.如权利要求1所述的混凝土搅拌机,其特征在于,还包括:

电机,其与所述搅拌杆的底部连接,动力驱动所述搅拌杆沿其圆周方向转动;

水泵,其设置在所述水管上。

7.如权利要求3所述的混凝土搅拌机,其特征在于,所述搅拌杆的下部设置有右旋螺纹,所述第二搅拌叶上沿其长度方向间隔设置有多个倾斜的第四搅拌叶,所述第四搅拌叶为长方体形,所述第四搅拌叶上远离所述第二搅拌叶的一端朝向所述搅拌杆。

8.如权利要求1所述的混凝土搅拌机,其特征在于,所述第一开口的直径与所述挡板的顶部的直径相等。

9.如权利要求1所述的混凝土搅拌机,其特征在于,所述第二开口设置在所述甩液盒的顶部中央。

10.如权利要求1所述的混凝土搅拌机,其特征在于,所述水管的另一端的外壁与所述第二开口之间设置有一空隙α,0mm<α≤2mm。
