专利号: 2015107306883
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

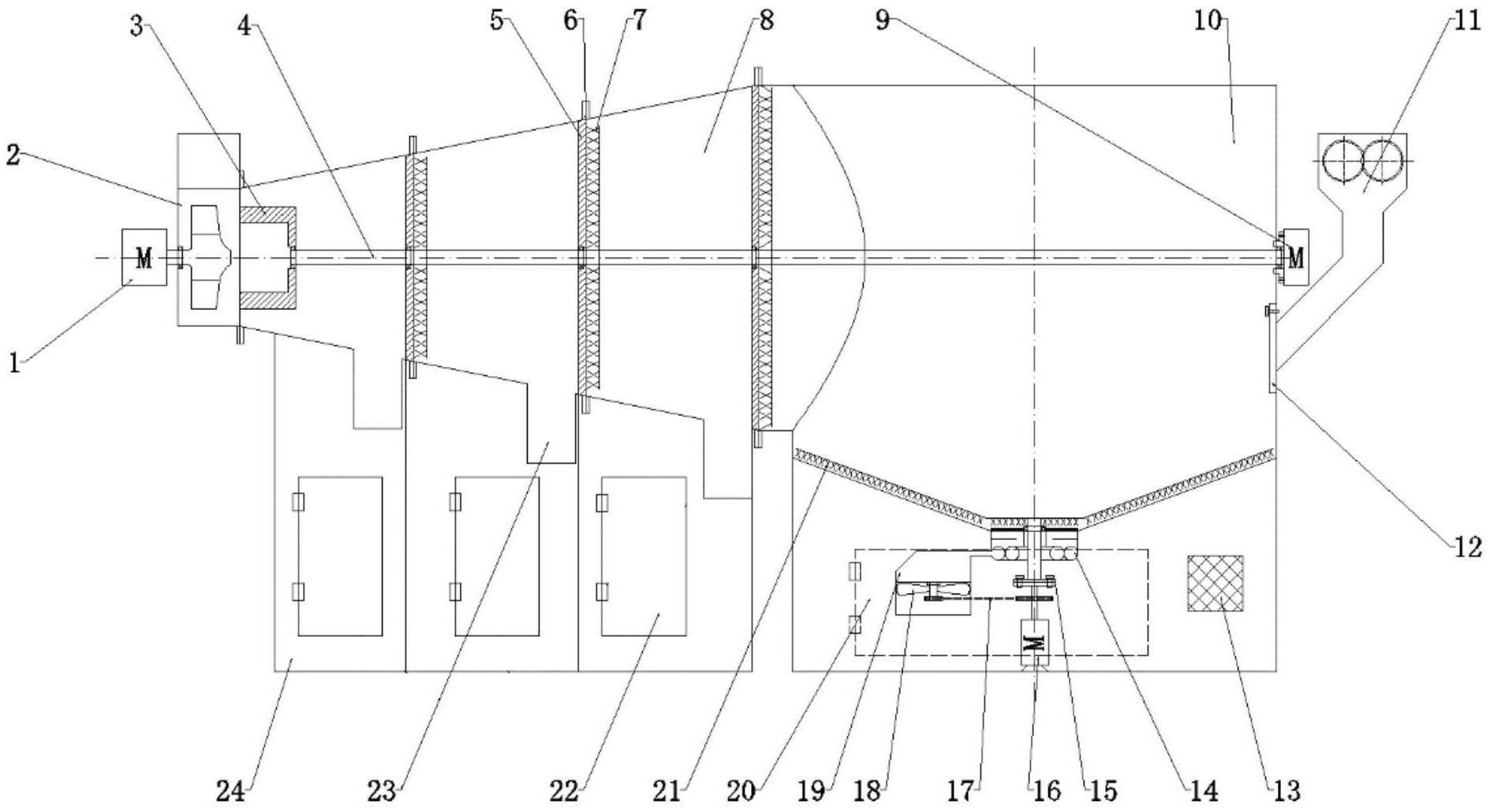

1.一种多级微颗粒真空筛选装置,其特征在于:包括带进料口和出料口的筛筒、碎料单元、扬搅单元和分选单元,所述筛筒水平布置,扬搅单元与分选单元分别安装于筛筒内部的右侧和左侧,筛筒的出料口位于分选单元下方,碎料单元安装于筛筒右端面上并且与筛筒进料口连通;所述碎料单元包括碎料管、安装于碎料管上的电动机A和安装于碎料管内部的由电动机A驱动转动的碎料辊组,碎料管的出料口与筛筒进料口连通;所述扬搅单元包括电动机B、鼓风机和由电动机B驱动的搅料杆组,所述搅料杆组水平布置并且位于筛筒进料口的下方,搅料杆组中各搅料杆端部固连并且呈放射状分布;所述分选单元包括电动机C、离心风机、除尘罩、由电动机C驱动的横轴和2组以上固定在横轴上分选组件,离心风机安装于筛筒内部的右端,除尘罩罩于离心风机的出风口上,所述横轴沿筛筒轴向水平安装,其右端与电动机C连接、左端固定于除尘罩上,所述分选组件由筛网和物料刷构成,各组分选组件中筛网的网孔尺寸从右至左顺序减小,筛网通过其中心开设的安装孔和位于安装孔中的轴承沿竖直方向安装于横轴上,筛网的侧边与筛筒内表面接触,物料刷位于筛网靠近筛筒进料口的侧面上并且与筛网虚接触,物料刷的其中一端与横轴连接、由横轴驱动旋转。

2.根据权利要求1所述的多级微颗粒真空筛选装置,其特征在于:筛筒出料口的下方设有与分选组件数量相同的取料舱,取料舱的舱壁上设有舱门。

3.根据权利要求1所述的多级微颗粒真空筛选装置,其特征在于:分选单元所在的筛筒部分的筒壁由与分选组件数量相同并且管径从右至左递减的圆台状管通过密封圈与法兰连接构成,筛筒设有与分选组件数量相同的出料口,各出料口分别安装于各圆台状管的下部。

4.根据权利要求1所述的多级微颗粒真空筛选装置,其特征在于:筛网安装孔与横轴之间通过毡圈和弹性挡圈密封。

5.根据权利要求1所述的多级微颗粒真空筛选装置,其特征在于:风机的出风口上连通有螺旋喷射风管,所述螺旋喷射风管呈螺旋状,其上间隔开设有2个以上出风孔,螺旋喷射风管水平安装,各出风口均朝上。

6.根据权利要求5所述的多级微颗粒真空筛选装置,其特征在于:搅料杆组的下方设有水平放置的搅料底板,搅料底板的边缘与筛筒的扬搅单元安装区的筒壁虚接触,扬搅单元安装区通过搅料底板分隔为扬搅区和位于其下方的安装区,搅料底板为中部下凹的环形板,其中间孔中设有网孔尺寸不小于2500目的环形滤网,电动机B、鼓风机和螺旋喷射风管均位于安装区中,螺旋喷射风管位于环形滤网正下方。

7.根据权利要求6所述的多级微颗粒真空筛选装置,其特征在于:所述搅料杆组由竖轴和2根搅料杆构成,搅料杆沿水平方向倾斜向上并且与搅料底板虚接触,其下端通过键与竖轴连接,竖轴位于螺旋喷射风管的螺旋中心。

8.根据权利要求5所述的多级微颗粒真空筛选装置,其特征在于:所述鼓风机由总风管和安装于总风管中的叶轮构成,螺旋喷射风管与总风管连通,叶轮的轮轴通过皮带与电动机B的转轴连接。

9.根据权利要求1所述的多级微颗粒真空筛选装置,其特征在于:位于筛筒进料口的孔口处设有孔盖,孔盖位于筛筒内部,其上端通过销轴与孔口上部的筒壁铰接。

10.根据权利要求1所述的多级微颗粒真空筛选装置,其特征在于:所述碎料辊组由两根平行安装的碎料辊构成,两根碎料辊通过表面的齿啮合传动,电动机A通过齿轮组驱动两根碎料辊转动。
