专利号: 201510732611X
申请人: 德清县龙奇丝绸炼染有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

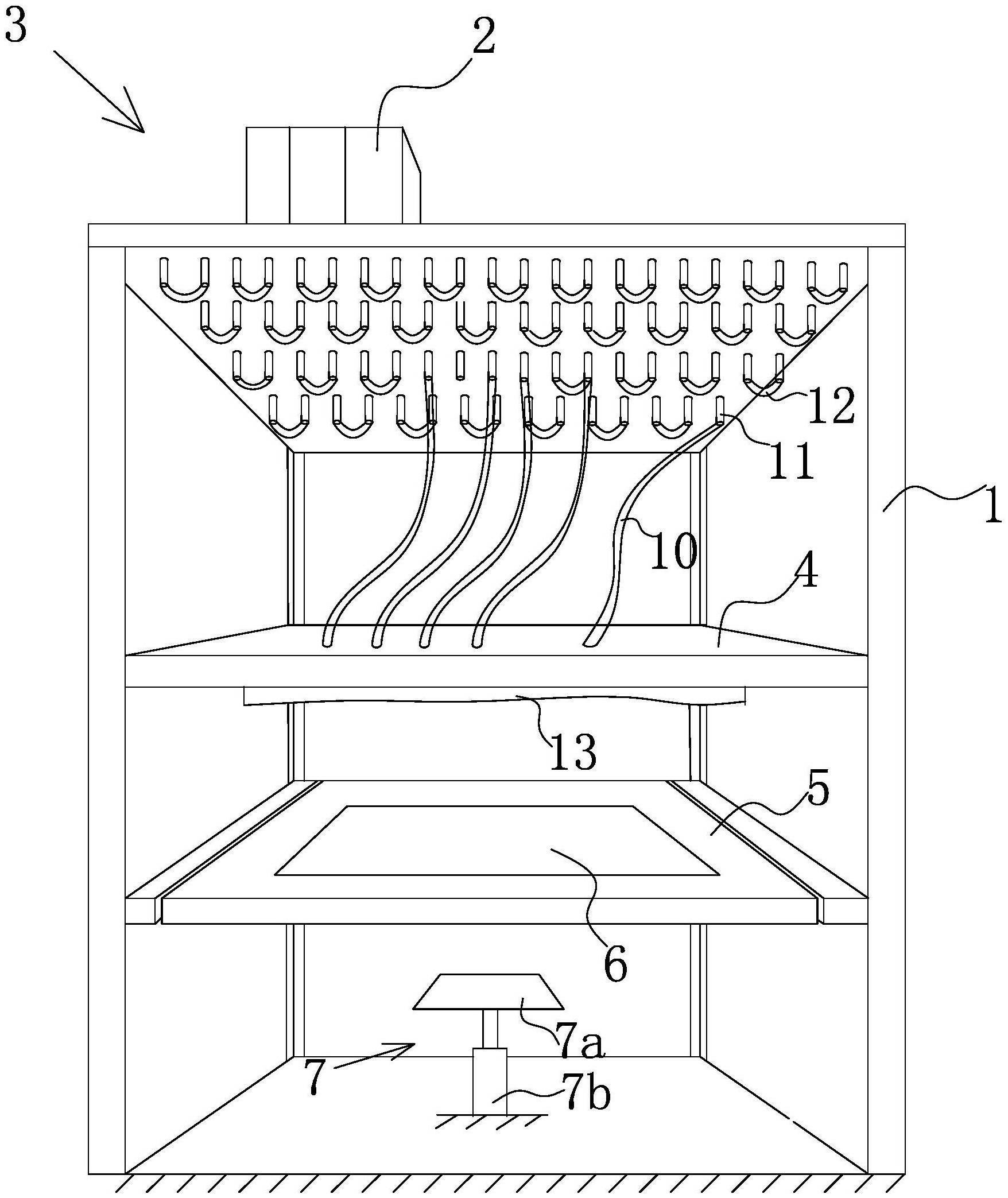

1.一种可印染无规则图案的段染机,包括机架(1),其特征在于,在机架(1)的顶部设有由若干染料容器(2)组合而成的染料供应机构(3),所述的染料容器(2)分别与压力供应设备相连,在染料供应机构(3)的下方设有印染组件(4),所述的印染组件(4)正下方设有与机架(1)横向滑动连接的平移框(5),在平移框(5)上架设有织物承载托盘(6),在机架(1)上设有当织物承载托盘(6)位于印染组件(4)正下方时能将织物承载托盘(6)顶升并将位于织物承载托盘(6)上的待印染织物夹紧在印染组件(4)与织物承载托盘(6)之间的顶升机构(7),所述的印染组件(4)包括呈镂空结构的印染架(8),在印染架(8)上可拆卸地固定有若干印染喷头(9)且印染喷头(9)能固定于印染架(8)的任意位置,所述的印染喷头(9)通过软管(10)与盛装有所需颜色染料的染料容器(2)相连。

2.根据权利要求1所述的可印染无规则图案的段染机,其特征在于,所述的顶升机构(7)包括顶升架(7a),所述的顶升架(7a)与顶升液压缸(7b)相连。

3.根据权利要求1或2所述的可印染无规则图案的段染机,其特征在于,每一染料容器(2)的底部分别设有若干染料出口(11),且染料供应机构(3)上的所有染料出口(11)呈矩阵状分布,被选取出料的染料出口(11)通过所述软管(10)与印染喷头(9)相连,未被选取出料且所输出的染料颜色相同的染料出口(11)两两之间通过连接短管(12)相连。

4.根据权利要求3所述的可印染无规则图案的段染机,其特征在于,所述的印染组件(4)的边缘与织物承载托盘(6)的边缘之间设有柔性缓冲垫(13)。
