专利号: 2015107342678
申请人: 江门市楚材科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

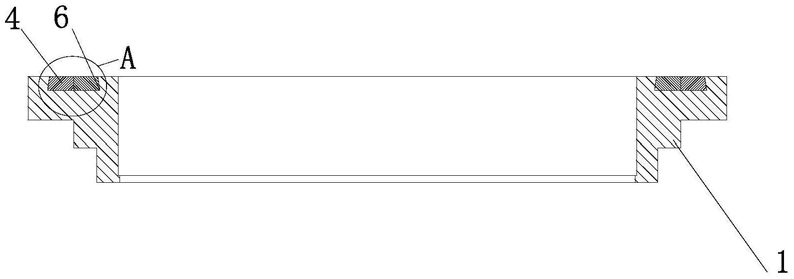

1.一种耐磨切割环,包括环状钢基体(1)和嵌设在环状钢基体(1)上的耐磨环(3),所述环状钢基体(1)的工作端面与耐磨环(3)的工作端面相平齐,其特征在于:所述耐磨环(3)由若干个扇环形耐磨单元(4)拼接而成,所述耐磨单元(4)的横截面呈燕尾状,环状钢基体(1)上设置有与耐磨环(3)相配合的环形燕尾槽(6),环形燕尾槽(6)上设置有容置单一耐磨单元(4)进入的缺口(7);所述耐磨环(3)设置有若干组,若干组耐磨环(3)同心设置。

2.根据权利要求1所述的一种耐磨切割环,其特征在于:所述耐磨环(3)设置为两组或一组。

3.根据权利要求1所述的一种耐磨切割环,其特征在于:相邻的两组耐磨环(3)之间设置有隔离环(5)。

4.根据权利要求1所述的一种耐磨切割环,其特征在于:每组耐磨环(3)中,相邻的两个耐磨单元(4)之间构造成接缝;所述若干组耐磨环(3)中,相邻两组耐磨环(3)的接缝在耐磨环(3)的径向上相互错开。

5.根据权利要求1所述的一种耐磨切割环,其特征在于:所述耐磨单元(4)的横截面单侧或双侧呈燕尾状。

6.根据权利要求1所述的一种耐磨切割环,其特征在于:所述耐磨单元(4)与环形燕尾槽(6)之间涂覆有胶黏剂。

7.根据权利要求1所述的一种耐磨切割环,其特征在于:所述耐磨单元(4)由硬质合金材料或陶瓷材料制成。

8.根据权利要求1所述的一种耐磨切割环,其特征在于:所述环状钢基体(1)由GCr15合金钢材料制成。
