专利号: 2015107460049
申请人: 西南石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

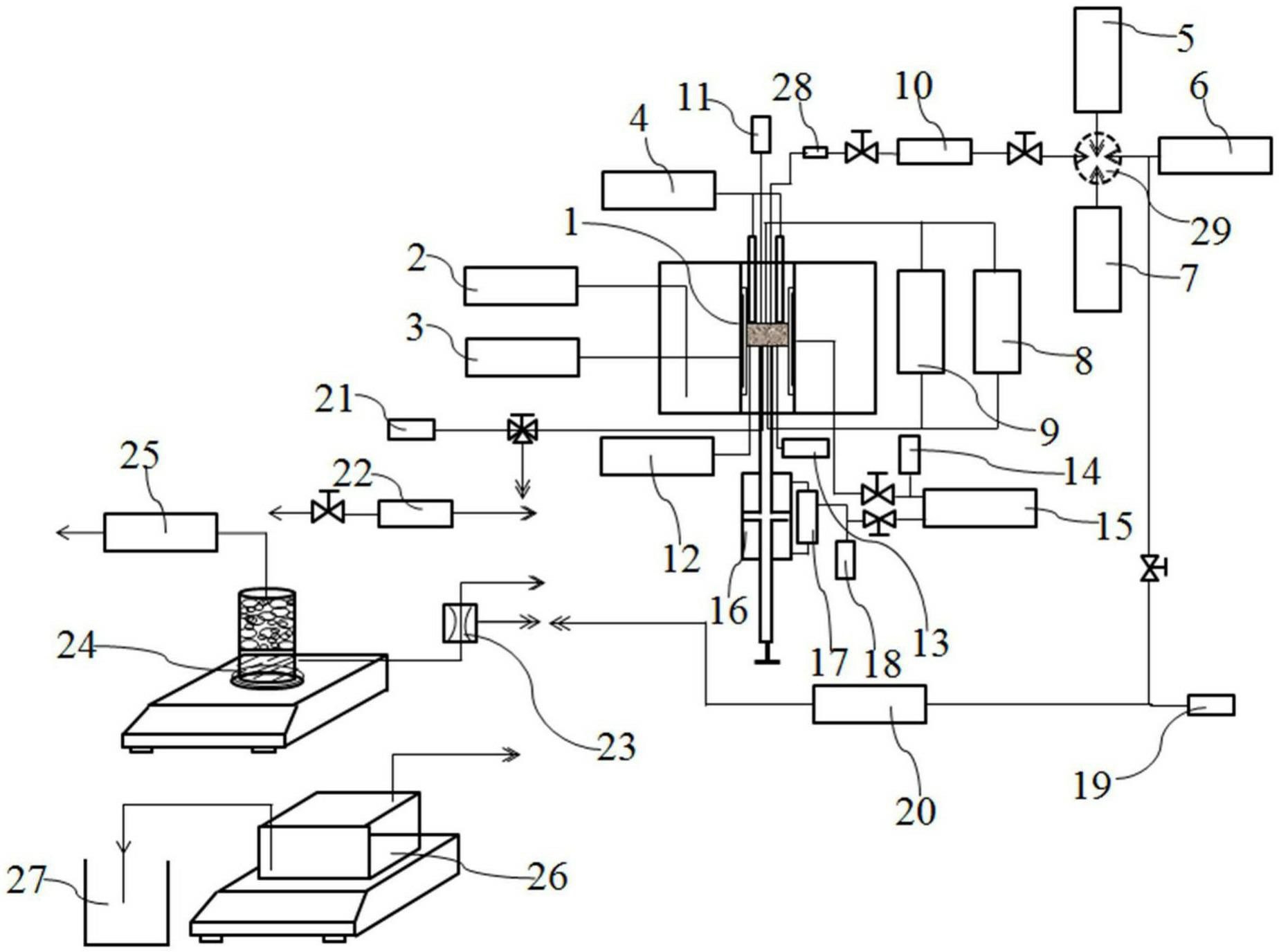

1.一种天然气水合物合成与分解多参数测试装置,其特征在于,所述测试装置包括高压反应系统、低温冷却系统、参数测试系统和数据采集系统;

高压反应系统包括反应夹持器、抽真空系统、天然气供给系统、盐水供给系统、可视化系统和出入口计量室;低温冷却系统由低温水浴槽和安装在夹持器上的岩心制冷系统组成;参数测试系统由径向形变测量系统、轴向形变测量系统、电阻测量系统、超声波测量系统、温度检测系统、水相计量装置、气相计量装置和总气量计量装置组成;高压反应系统中的反应夹持器、参数测试系统和数据采集系统均安装在仪器柜内;

反应夹持器由高压釜体、轴压系统、保温系统、绝缘上柱塞和可动下柱塞组成;

轴压系统包括轴压活塞、轴压活塞缸体和轴压活塞端盖,轴压活塞通过上下端压帽安装在轴压系统中,轴压活塞与轴压活塞缸体和轴压活塞端盖之间安装有密封圈,轴压活塞缸体上设置有轴压活塞卸压端口,轴压活塞端盖上设置有轴压活塞加压端口,轴压活塞卸压端口和轴压活塞加压端口与轴压换向阀相连接。

2.如权利要求1所述的天然气水合物合成与分解多参数测试装置,其特征在于,高压釜体内部设置有岩心制冷系统、围压系统,釜体内壁安装有自密封胶套。

3.如权利要求1所述的天然气水合物合成与分解多参数测试装置,其特征在于,绝缘上柱塞由声波发射探头、柱塞基体、绝缘件、连接件和法兰组成;柱塞基体上设置有两管线,其中一个用于安装入压传感器,一个用作流体入口;柱塞基体上还钻有两对称通孔,用于安装摄像机;绝缘上柱塞通过四颗螺钉连接在釜体上端旋盖上;绝缘上柱塞的流体入口管线与入口计量室相连接。

4.如权利要求1所述的天然气水合物合成与分解多参数测试装置,其特征在于,高压釜体和轴压系统通过连接套连接,高压釜体和连接套外面包裹有保温套。

5.如权利要求1所述的天然气水合物合成与分解多参数测试装置,其特征在于,可动下柱塞与轴压活塞相连接,可动下柱塞的出口管线通过下柱塞测压连接杆与出口计量室和出压传感器相连接,可动下柱塞上设置有内温检测系统和轴向形变传感器,轴向形变传感器通过固定架固定在高压釜体上。

6.如权利要求1-5任一所述的天然气水合物合成与分解多参数测试装置,其特征在于,抽真空系统、天然气供给系统和盐水供给系统通过五通换向阀与入口计量室相连接。

7.如权利要求1-5任一所述的天然气水合物合成与分解多参数测试装置,其特征在于,围压系统与高压釜体和轴压换向阀相连接;径向形变测量系统、轴向形变测量系统、电阻测量系统、超声波测量系统、温度检测系统通过测试线路与高压反应系统相连接。

8.如权利要求1-5任一所述的天然气水合物合成与分解多参数测试装置,其特征在于,水相计量装置和气相计量装置相连接,水相计量装置与回压系统相连接;入口计量室和出口计量室中均设置有已知体积的标准模块。
