专利号: 2015107465589
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

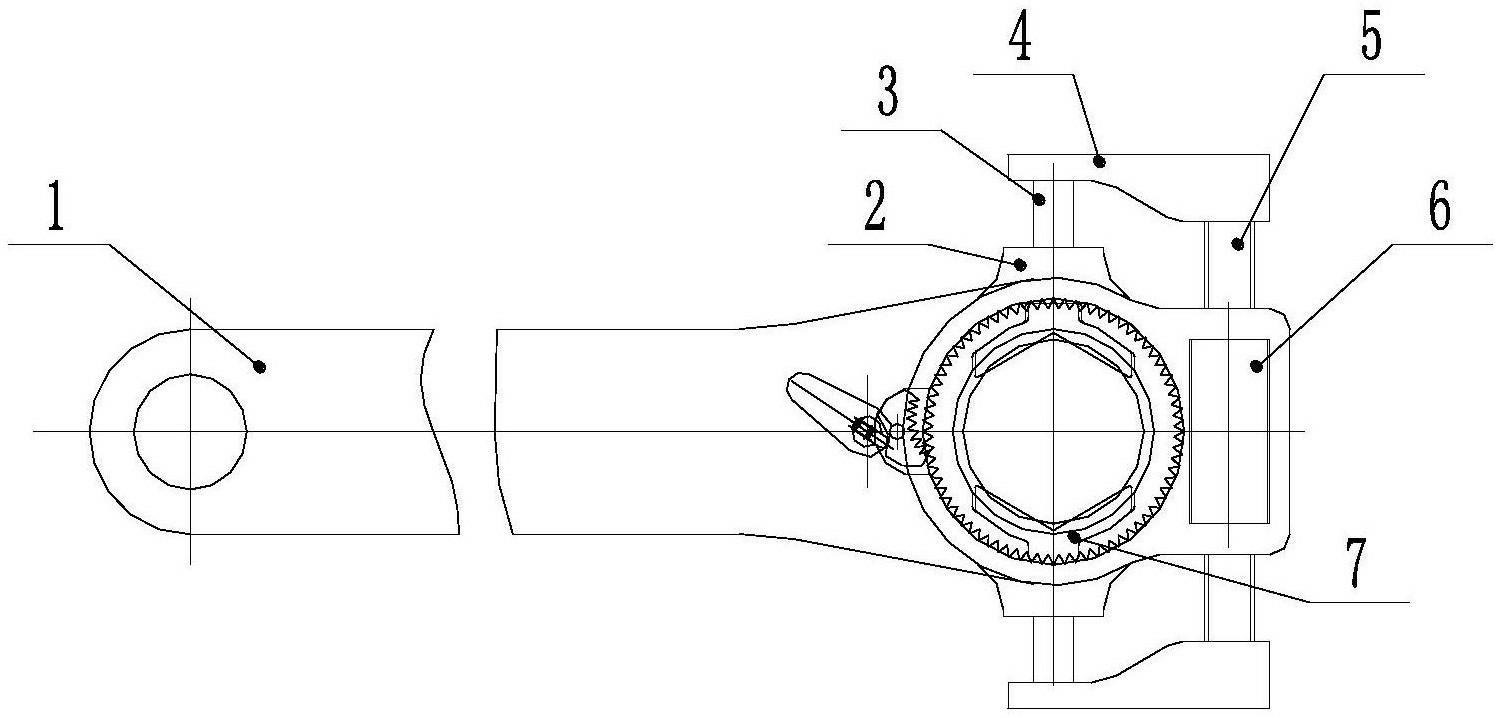

摘要:

权利要求书:

1.一种可调节内径尺寸的快速扳手,包括扳手主体和手柄,所述扳手主体上设有用以拆卸螺栓的扳口,其特征在于:所述快速扳手还包括用以调节扳口内径尺寸的内径尺寸调节结构和快速拆卸结构,所述内径尺寸调节结构包括调节螺母、调节螺杆、双头螺柱、压板和用以连接双头螺柱与调节螺杆的连接板,所述扳手主体可转动地安装在所述手柄的前端,所述扳手主体为一柱体,所述扳口设置在所述扳手主体的下端,所述扳手主体的下端前侧还设有凸缘,所述凸缘上设有用以调节所述调节螺母的调节孔,所述压板位于所述扳口内,所述调节螺母位于所述调节孔内,所述调节螺杆与所述双头螺柱平行布置;

所述调节螺杆包括第一调节螺杆和第二调节螺杆,所述双头螺柱包括第一双头螺柱和第二双头螺柱,所述压板包括第一压板和第二压板,所述连接板包括第一连接板和第二连接板;所述第一调节螺杆的左端与所述第一连接板的前端连接,所述第一调节螺杆的右端穿过凸缘的左侧与所述调节螺母的左端螺纹连接,所述第二调节螺杆的右端与所述第二连接板的前端连接,所述第二调节螺杆的左端穿过凸缘的右侧与所述调节螺母的右端螺纹连接,所述调节螺母的左端与所述调节螺母的右端的螺纹旋转方向相反;所述第一双头螺柱的右端穿过扳手主体的左侧与所述第一压板连接,所述第一双头螺柱的左端与所述第一连接板的后端连接,所述第二双头螺柱的右端与所述第二连接板的后端连接,所述第二双头螺柱的左端穿过扳手主体的右侧与所述第二压板连接,所述第一压板与所述第二压板正对布置;所述第一调节螺杆、第二调节螺杆分别与所述凸缘左右滑动连接,所述第一双头螺柱、第二双头螺柱分别与所述扳手主体左右滑动连接;

所述快速拆卸结构包括换向开关、换向销钉、顶压件和棘爪,所述手柄的顶面上开有棘爪空腔,所述棘爪可左右摆动的安装在所述棘爪空腔内,所述换向开关的前端与所述换向销钉固定连接,所述换向销钉可转动的安装在所述手柄的顶面,所述换向销钉上设有用以安装压缩弹簧的弹簧安装孔,所述压缩弹簧的后端顶触在弹簧安装孔的孔壁上,所述压缩弹簧的前端连接所述顶压件的后端,所述顶压件的前端顶触在所述棘爪后侧的内凹圆弧上,所述扳手主体的上端一周设有与所述棘爪前侧的棘齿相啮合的环形棘齿。

2.如权利要求1所述的可调节内径尺寸的快速扳手,其特征在于:所述扳口在所述扳手主体上为上下贯通的。

3.如权利要求1或2所述的可调节内径尺寸的快速扳手,其特征在于:所述压板包括第一萼板和第二萼板,所述第一萼板与所述第二萼板前后对称布置在所述扳口内,所述第一萼板的前侧面与所述第二萼板的后侧面分别与所述扳口内壁贴合,所述第一萼板的后侧面与所述第二萼板的前侧面均为平面,所述第一萼板的后侧面与所述第二萼板的前侧面之间的夹角为120度。

4.如权利要求1或2所述的可调节内径尺寸的快速扳手,其特征在于:所述扳手主体通过固定环与所述手柄可转动连接。
