专利号: 201510753015X
申请人: 成都兴业雷安电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

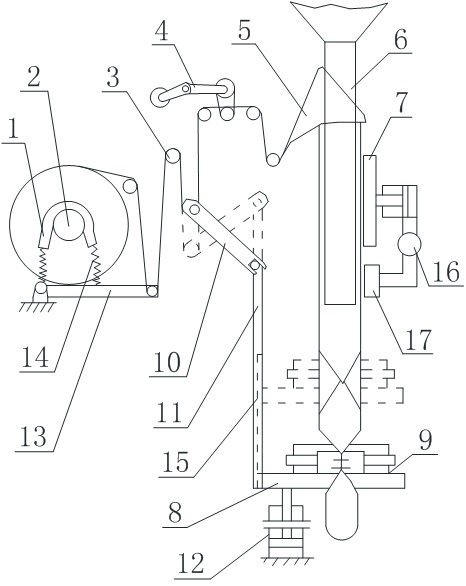

1.对缝隙检测的牵引料袋牵引装置,其特征在于,包括薄膜支撑装置(2),所述薄膜支撑装置(2)的下方设置有调整板(13),薄膜支撑装置(2)外部设置有若干根导辊(3),其中一根导辊(3)与调整板(13)连接;还包括设置在薄膜支撑装置(2)外部的装料导管(6),装料导管(6)外部设置有翻领形成型器(5),翻领形成型器(5)设置在导辊(3)和装料导管(6)之间且靠近装料导管(6)的外壁,在装料导管(6)的外壁设置有纵缝装置(7),且纵缝装置(7)设置在翻领形成型器(5)的下方,在装料导管(6)的外壁设置有缝隙检测装置(17),缝隙检测装置(17)设置在纵缝装置(7)的正下方,缝隙检测装置(17)连接有报警器(16),且报警器(16)与纵缝装置(7)固定;在装料导管(6)的正下方设置有横缝切断装置(9),横缝切断装置(9)的下方设置有液压驱动装置(12),液压驱动装置(12)和横缝切断装置(9)之间设置有升降板(8),横缝切断装置(9)安装在升降板(8)上,液压驱动装置(12)与升降板(8)固定;所述装料导管(6)外部设置有导向板(11),导向板(11)的侧壁内凹形成导向槽(15),导向槽(15)的中心线与铅垂线重合,升降板(8)的一端插入导向槽(15)中,且升降板(8)能够沿着导向槽(15)在铅垂方向移动,导辊(3)之间设置有牵引装置(10),牵引装置(10)与导向板(11)连接。

2.根据权利要求1所述的对缝隙检测的牵引料袋牵引装置,其特征在于,所述薄膜支撑装置(2)连接有U型调节块(1),薄膜支撑装置(2)设置在U型调节块(1)的内圈中,且U型调节块(1)的开口端连接有弹簧(14),弹簧(14)与调整板(13)连接。

3.根据权利要求1所述的对缝隙检测的牵引料袋牵引装置,其特征在于,所述导辊(3)上方设置有制动装置(4)。
