专利号: 201510754139X
申请人: 成都标建铝业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

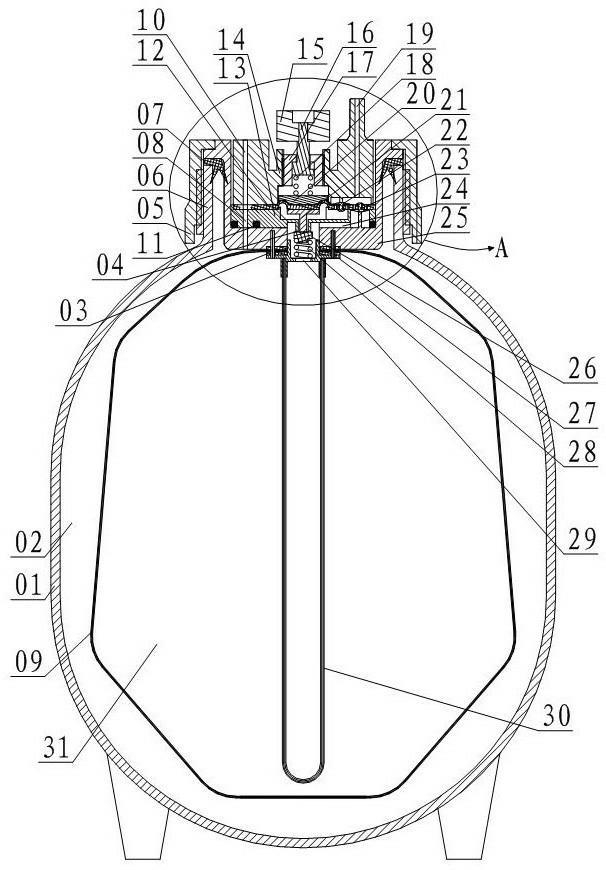

1.一种拆装便捷的铝液暂存罐,其特征在于:包括罐体(01)、封闭罐体(01)开口的封盖、以及与封盖连接且设置在罐体(01)内的内袋(09),内袋(09)内构成储液腔(31),罐体(01)、封盖及内袋(09)三者之间构成有气压腔(02),所述封盖设有注气口(10)和进出液口(19),注气口(10)与气压腔(02)接通,封盖内设有进液通道(24)和出液腔,进液通道(24)、出液腔均与储液腔(31)和进出液口(19)接通,进出液口(19)与进液通道(24)接通的通道上设有控制铝液从进出液口(19)至进液通道(24)单向流通的单向进液阀(23),封盖内设有受出液腔内压力作用控制出液腔与储液腔(31)之间通路在通断两种状态下转换的封液组件;

所述罐体(01)的开口端设有罐体接口(06),罐体接口(06)的外侧壁设有外螺纹,罐体接口(06)通过螺纹匹配的方式连接有外压螺盖(05),所述封盖通过下压在罐体接口(06)上封闭罐体(01)开口,外压螺盖(05)上端设有下压封盖的平台;

所述封盖包括封闭罐体(01)开口的盖板(25)、与盖板(25)连接的封液挡板(13)、以及与封液挡板(13)连接的上压盖(14),所述注气口(10)和进出液口(19)均设置在上压盖(14)上,进液通道(24)为盖板(25)与封液挡板(13)之间构成的流道;所述封液组件包括密封隔膜(12),密封隔膜(12)周边密封固定于封液挡板(13)与上压盖(14)之间,所述出液腔为密封隔膜(12)与封液挡板(13)之间构成的腔体;

所述进出液口(19)与出液腔接通的通道上设有控制铝液从出液腔至进出液口(19)单向流通的单向出液阀(22)。

2.根据权利要求1所述的一种拆装便捷的铝液暂存罐,其特征在于:所述封盖设有接通储液腔(31)的铝液过渡腔,进液通道(24)和出液腔均通过铝液过渡腔与储液腔(31)接通,封液挡板(13)设有接通铝液过渡腔与储液腔(31)的断液封口(04);所述封液组件还包括调节弹簧(18)、隔膜护板(20)、控制杆二(21)、断液封头(26)及封液弹簧(28),密封隔膜(12)与上压盖(14)之间构成有空腔一,隔膜护板(20)和调节弹簧(18)均位于空腔一内,隔膜护板(20)连接于密封隔膜(12)上端面,调节弹簧(18)两端分别作用于空腔一顶部和隔膜护板(20)上端面,断液封头(26)和封液弹簧(18)均位于铝液过渡腔内,断液封头(26)与断液封口(04)位置对应且封闭断液封口(04),封液弹簧(18)两端分别作用于铝液过渡腔底部和断液封头(26)下端面,控制杆二(21)上端密封连接于密封隔膜(12)下端面中央部位,控制杆二(21)下端穿过断液封口(04)且与断液封头(26)连接。

3.根据权利要求2所述的一种拆装便捷的铝液暂存罐,其特征在于:所述封盖还包括连接于盖板(25)下端面的封袋压板(27),内袋(09)开口的周向边缘密封固定于封袋压板(27)与盖板(25)之间,所述铝液过渡腔为封袋压板(27)、盖板(25)及封液挡板(13)三者之间构成的腔体,封袋压板(27)构成有接通铝液过渡腔与储液腔(31)的通孔(29)。

4.根据权利要求3所述的一种拆装便捷的铝液暂存罐,其特征在于:所述内袋(09)内设有U型的导流件(30),导流件(30)两端头均连接于封袋压板(27)下端面,所述通孔(29)在储液腔(31)一侧的开口位于封袋压板(27)连接导流件(30)端头的两部位之间。

5.根据权利要求2所述的一种拆装便捷的铝液暂存罐,其特征在于:所述封液组件还包括控制杆一(16)和调节件(17),所述上压盖(14)构成有接通空腔一的定位螺孔,调节件(17)与定位螺孔大小匹配且设有与定位螺孔内螺纹匹配的外螺纹,调节件(17)嵌入定位螺孔内且通过螺纹匹配的方式与上压盖(14)连接;所述调节件(17)设有贯穿其上下端面且接通空腔一的中央穿孔,控制杆一(16)穿过中央穿孔且其下端位于空腔一内,控制杆一(16)下端构成有定位凸块,空腔一内壁构成有与定位凸块位置对应的定位槽,定位凸块嵌入定位槽内,所述调节弹簧(18)作用于空腔一顶部的一端与控制杆一(16)下端顶持连接。
