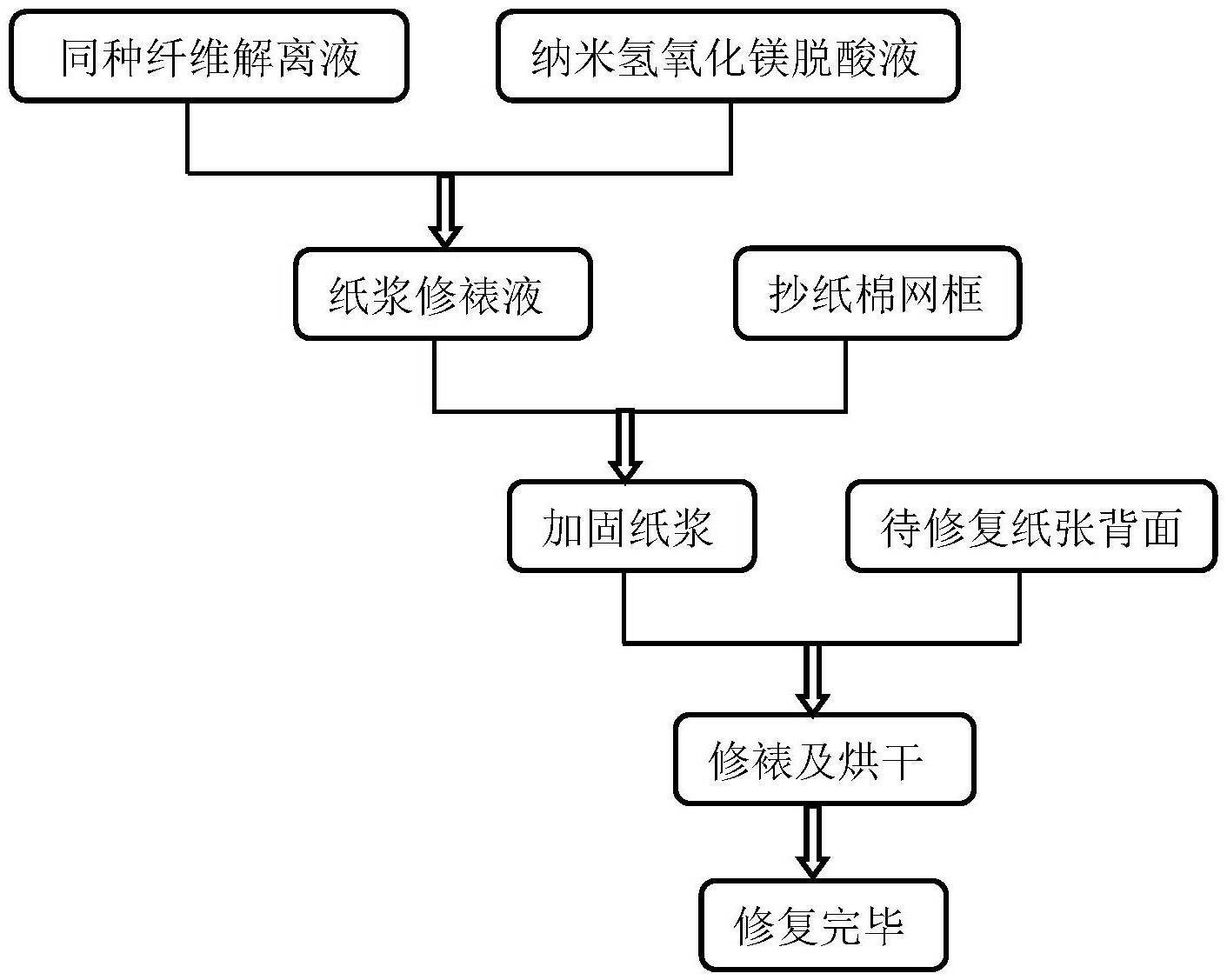

1.一种用同种纤维修裱纸质档案、古籍、文献的方法，其特征在于，具体按照以下步骤实施：步骤1、获取纸浆原材料：

选取与待修复的纸质档案、古籍或文献相同的造纸原料，在纤维解离器上进行纤维解离，制得纸浆原材料；

步骤2、制备修复纸浆：

将步骤1制得的纸浆原材料用蒸馏水进行稀释，再向稀释后的纸浆加入氢氧化镁颗粒，使修复纸浆的pH值达到7.5～8.5，搅拌均匀后，在纸浆池静置20～30小时；

步骤3、制作抄纸木框：

根据待修复文件的大小，制作比修复文件边缘大5～10cm的木框，在木框的一面固定一层棉网，要求保证棉网绷直平整；

步骤4、展平待修复文件：

将待修复的纸质文件平铺在操作台上，背面朝上，喷洒蒸馏水，以使纸张纤维舒展开，然后扫平纸质文件；

步骤5、抄纸浆：

将步骤2制得的修复纸浆搅拌成为成分均一的悬浮液，再用步骤3制得的抄纸木框从纸浆池一侧轻轻放入纸浆池中，网面向上，木框水平放置，同时以小幅度左右摇晃木框，然后缓慢匀速水平捞起木框，使纤维自然均一地沉降在抄纸木框内；

步骤6、纸浆修裱加固：

将步骤5捞过纸浆的抄纸木框直接平放在步骤4处理后的待修复纸质文件的背面，然后将纸浆排实，擀去多余水分，再将纸浆连同修复文件一起从抄纸木框上的棉网上揭取下来，放在装裱机下烘干压平，即完成了对纸质档案、古籍、文献的修复。

2.根据权利要求1所述的一种用同种纤维修裱纸质档案、古籍、文献的方法，其特征在于，所述步骤1中，纤维解离器解离时按照QB/T1462-1992《纸浆实验室的湿解离》标准进行，纤维解离器的型号为ZB-JLQ。

3.根据权利要求1所述的一种用同种纤维修裱纸质档案、古籍、文献的方法，其特征在于，所述步骤2中，氢氧化镁颗粒的平均粒径范围为1～3μm。

4.根据权利要求1所述的一种用同种纤维修裱纸质档案、古籍、文献的方法，其特征在于，所述步骤3中，木框的厚度为2.5～3.5cm；棉网孔径为2.5～3.5mm。
