专利号: 2015107608525
申请人: 杭州久协科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

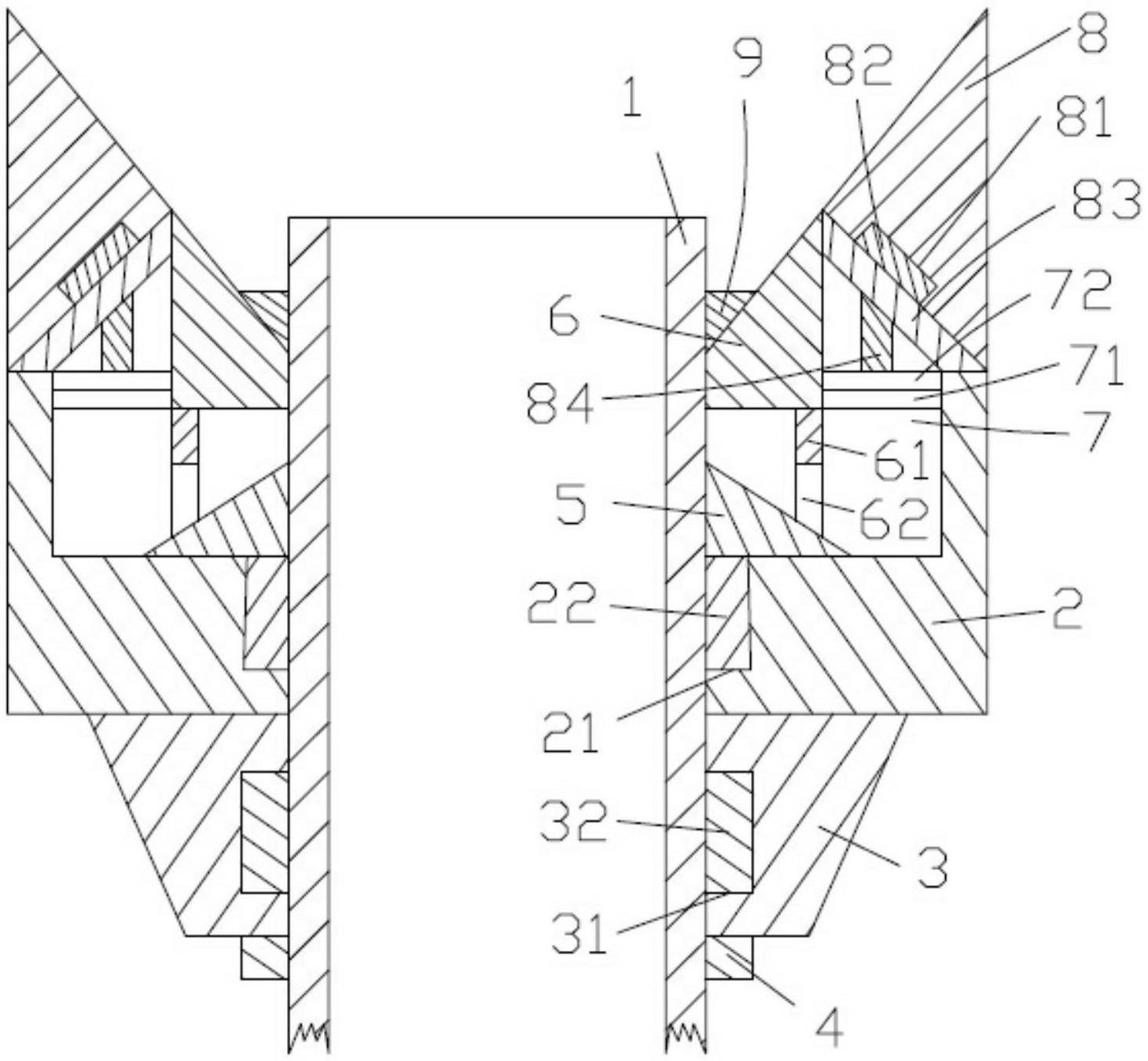

1.一种可以减少污染的油井口石油收集装置,其特征在于:所述可以减少污染的油井口石油收集装置设置于井口上,其包括本体、位于所述本体下方的支撑环、位于所述支撑块下方的第一固定环、位于所述本体上方的三角环、位于所述三角环上方的第一密封环、位于所述第一密封环外侧的过滤装置、位于所述过滤装置上方的第二密封环及位于所述第一密封环上方的第二固定环,所述本体上设有位于内表面的第一凹槽及设置于所述第一凹槽内的第一吸油毯,所述支撑环上设有位于内表面的第二凹槽及收容于所述第二凹槽内的第二吸油毯,所述第一固定环呈横截面为圆环的柱体,所述第一固定环竖直放置,所述第一固定环的上表面与所述支撑环的下表面固定连接,所述第一固定环的内表面与所述井口的外表面接触,所述三角环的下表面与所述本体的上表面固定连接,所述第一密封环上设有位于下方的第一支撑杆及设置于所述第一支撑杆上的第一通孔,所述第一密封环的内表面与所述井口的外表面接触,所述第一密封环的横截面呈直角梯形,所述第一密封环的上表面呈倾斜状,所述过滤装置包括海绵环及位于所述海绵环上方的过滤环,所述第二密封环上设有位于下表面第三凹槽、收容于所述第三凹槽内的第三吸油毯、位于所述第二密封环下方的支撑板及位于所述支撑板下方的第二支撑杆,所述第二固定环呈环状,所述第二固定环的横截面呈三角形,所述第二固定环的内表面与所述井口的外表面接触,所述第二固定环的下表面顶靠在所述第一密封环的上表面上,所述海绵环呈环状,所述海绵环水平放置,所述海绵环的内表面与所述第一密封环的外表面固定连接,所述海绵环的外表面与所述本体的内表面固定连接,所述过滤环呈环状,所述过滤环水平放置,所述过滤环的内表面与所述第一密封环的外表面固定连接,所述过滤环的外表面与所述本体的内表面固定连接,所述海绵环的上表面与所述过滤环的下表面固定连接。

2.根据权利要求1所述的可以减少污染的油井口石油收集装置,其特征在于:所述第一吸油毯收容于所述第一凹槽内且与所述本体固定连接,所述第一吸油毯的内表面与所述井口的外表面接触。

3.根据权利要求2所述的可以减少污染的油井口石油收集装置,其特征在于:所述支撑环呈环状,所述支撑环的内表面与所述井口的外表面接触,所述支撑环的横截面呈直角梯形,所述支撑环的上表面与所述本体的下表面固定连接。

4.根据权利要求3所述的可以减少污染的油井口石油收集装置,其特征在于:所述第二吸油毯呈环状,所述第二吸油毯与所述支撑环固定连接,所述第二吸油毯的内表面与所述井口的外表面接触。

5.根据权利要求4所述的可以减少污染的油井口石油收集装置,其特征在于:所述三角环呈环状,所述三角环的横截面呈三角形,所述三角环的内表面与所述井口的外表面接触。

6.根据权利要求5所述的可以减少污染的油井口石油收集装置,其特征在于:所述第一支撑杆呈竖直状,所述第一支撑杆的上端与所述第一密封环的下表面固定连接,所述第一支撑杆的下端与所述三角环的上表面固定连接。

7.根据权利要求6所述的可以减少污染的油井口石油收集装置,其特征在于:所述第二密封环呈环状,所述第二密封环的横截面呈三角形,所述第二密封环位于所述本体的上方且位于所述第一密封环的外侧。

8.根据权利要求7所述的可以减少污染的油井口石油收集装置,其特征在于:所述第三吸油毯呈环状,所述第三吸油毯的横截面呈长方形,所述第三吸油毯与所述第二密封环固定连接,所述支撑板呈环状,所述支撑板的横截面呈倾斜的等腰梯形,所述支撑板的上端与所述第一密封环的外表面固定连接,所述支撑板的下端与所述本体的上表面固定连接,所述第二密封环的下表面及第三吸油毯的下表面与所述支撑板固定连接。

9.根据权利要求8所述的可以减少污染的油井口石油收集装置,其特征在于:所述第二支撑杆呈竖直状,所述第二支撑杆的下端与所述过滤环的上表面固定连接,所述第二支撑杆的上端与所述支撑板的下表面固定连接。
