专利号: 2015107739860
申请人: 青岛海诺中天科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

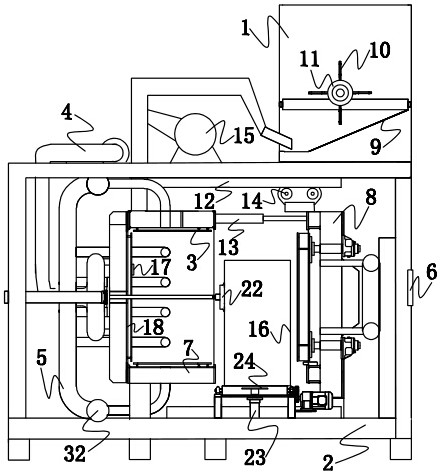

1.一种塑料泡沫板材成型机,包括储料箱、机架、模板、蒸汽管路、冷却管路及控制系统,其特征在于:所述储料箱设于机架上方,在机架内分别设有与机架固定用于泡沫颗粒成型的主模腔以及与机架滑动连接并与主模腔构成密闭六面体容器的辅助模体,所述辅助模体由安装于主模腔上的液压缸一驱动实现在机架上滑移脱模,所述模板分别设于主模腔上及辅助模体上,模板上设有用于检测板材承压情况的面压感应器,主模腔与模板之间设有匀布散热的布风板,所述蒸汽管路与主模腔相通,在主模腔外侧固定连接有经导套导向连接的用于将成型板材推出的推送装置,机架下方设有用于撑托成型板材的托料装置及用于输送板材的输送装置,还包括一经冷却管路与主模腔相连的用于板材冷却成型的冷却系统,所述面压感应器、液压缸一、托料装置、输送装置及冷却系统由控制系统控制,储料箱内设有用于拨送泡沫颗粒的十字形旋转块,所述十字形旋转块经安装于储料箱上的伺服电机驱动,伺服电机由控制系统控制,所述储料箱内的泡沫颗粒由吸料风机经输送管输送到由主模腔及辅助模体构成的密闭六面体容器内,吸料风机由控制系统控制,所述冷却系统包括与真空泵连接的大罐以及用于盛放冷却水的小罐,所述大罐与小罐连接,所述真空泵由电机驱动,还包括一与大罐经冷却管路相连用于控制冷却系统的阀门。

2.根据权利要求1所述的塑料泡沫板材成型机,其特征在于:所述滑动连接为设于机架上的导轨与设于辅助模体上方的滚轮的滑动配合,所述滚轮与设于主模腔上的液压缸一的伸出端固定。

3.根据权利要求1所述的塑料泡沫板材成型机,其特征在于:所述推送装置包括液压缸二,所述液压缸的伸出端设有与导套配合的导杆,导杆端部固定有推板。

4.根据权利要求1所述的塑料泡沫板材成型机,其特征在于:所述托料装置包括气缸,气缸端部设有用于撑托成型板材的托板。

5.根据权利要求1所述的塑料泡沫板材成型机,其特征在于:所述输送装置包括与机架转动连接的转轴,转轴上设有滚筒,转轴一端设有用于驱动转轴转动的齿轮,所述齿轮由设于机架上的驱动电机驱动。

6.根据权利要求1所述的塑料泡沫板材成型机,其特征在于:所述控制系统包括电脑触摸显示器及PLC控制器,所述电脑触摸显示器与PLC控制器电连接。
