专利号: 2015107745683
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

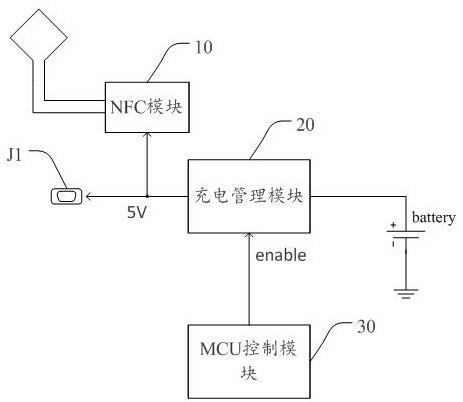

1.一种提升NFC通信距离的NFC通信终端,其特征在于,包括:

USB接口;

NFC模块;

充电管理模块,用于当USB接口中插入USB设备时,将电池电压进行升压处理,给USB接口和NFC模块供电;当USB接口连接充电设备时,关闭升压功能,由充电设备给NFC模块供电;

MCU控制模块,用于控制充电管理模块和NFC模块的工作状态;

所述NFC模块,用于在NFC功能关闭时,进入低功耗模式;

所述MCU控制模块连接充电管理模块和NFC模块,所述充电管理模块连接USB接口和NFC模块。

2.根据权利要求1所述的提升NFC通信距离的NFC通信终端,其特征在于,所述充电管理模块包括充电管理芯片、第一电容、第二电容、电阻和电感,所述充电管理芯片中设置有电荷泵、PWM调制解调器、第一MOS管、第二MOS管、第三MOS管;所述充电管理芯片的OTG/SUB#端连接MCU控制模块,所述充电管理芯片的VBUS端连接USB接口和NFC模块、还通过第一电容接地,所述第一MOS管的栅极和第二MOS管的栅极均PWM调制解调器,第一MOS管的漏极连接充电管理芯片的PMID端、PWM调制解调器和第三MOS管的源极,第一MOS管的源极连接第二MOS管的漏极和充电管理芯片的SW端,第二MOS管的源极连接充电管理芯片的PGND端,第三MOS管的漏极连接充电管理芯片的VBUS端,充电管理芯片的SW端连接电感的一端,所述电感的另一端通过第二电容接地、还通过电阻连接电池的正极。

3.根据权利要求2所述的提升NFC通信距离的NFC通信终端,其特征在于,所述第一MOS管为P沟道场效应管,第二MOS管和第三MOS管为N沟道场效应管。

4.根据权利要求2所述的提升NFC通信距离的NFC通信终端,其特征在于,所述充电管理模块还包括第三电容,所述充电管理芯片的VREG端通过第三电容接地。

5.根据权利要求2所述的提升NFC通信距离的NFC通信终端,其特征在于,所述充电管理模块还包括第四电容,所述充电管理芯片的PMID端通过第四电容接地。

6.根据权利要求2所述的提升NFC通信距离的NFC通信终端,其特征在于,所述充电管理模块还包括第五电容,所述充电管理芯片的VBAT端通过第五电容接地。
