专利号: 2015107849521
申请人: 绍兴金楚印染有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

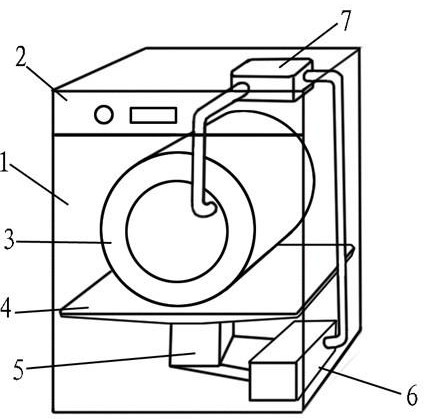

1.一种颗粒式衣物烘干机,其具有形成外观的箱体,箱体上侧前部设置有控制面板,箱体的正前方设置有机门,箱体的底侧设置有四个底脚,所述箱体内可转动地设置有内筒,其特征在于:所述内筒为前端开口的封闭结构,其内部能盛装颗粒,且在其圆周面上设置一个双层区域,所述双层区域的内层为具有一系列小孔的网板,所述小孔的直径大于所述颗粒的直径,外层为电动控制的可开启盖板,所述可开启盖板紧贴在所述网板上形成双层空间,所述内筒由电机驱动,并在所述内筒上设置有检测所述可开启盖板的位置的位置传感器,所述内筒内设置有检测衣物干燥程度的湿度传感器;

在所述箱体内,在所述内筒的下侧,形成一漏斗形的收集器,所述收集器边缘与所述箱体的内侧面接触,所述收集器的底部具有漏孔,所述漏孔通向设置于所述收集器下部的颗粒脱水器;

所述颗粒脱水器具有一竖直设置的圆筒形的容器,其上设置有密集的小孔,所述颗粒脱水器上侧与所述所述收集器密封性且可滑动地连接,下部具有驱动其旋转的小型电机,所述颗粒脱水器还具有将颗粒吸入到第一容器的第一空气泵;

所述第一容器具有位于底部的吹热风装置,所述第一容器的底面具有一系列尺寸小于所述微粒的通风口,所述吹热风装置通过所述底面向所述第一容器内吹进热风,所述第一容器的侧壁的顶部具有出料口,所述出料口上设置有将干燥的颗粒抽出到位于箱体内上部的第二容器的第二空气泵;

所述第二容器呈漏斗形,其底部较窄,且在末端具有供料阀,所述第二容器通过所述供料阀的通断向所述衣物烘干机的内筒内供给颗粒;

所述颗粒由聚合物形成,其表面密集型成有一系列吸水孔;

所述衣物烘干机的工作方法为:

一,将经洗涤脱水的衣物放入到所述衣物烘干机的内筒内;

二,所述第二容器底部的供料阀打开,使得干燥的颗粒进入到所述内筒中,转动内筒使得颗粒与衣物充分混合,并利用颗粒的吸水作用将衣物上的水分吸出;

三,正反向交替旋转内筒20-40分钟后,将内筒利用所述位置传感器定位于使得所述双层区域位于底部,开启所述可开启盖板,来回振动所述内筒,使得所述颗粒抖出并进入到所述颗粒脱水器中;

四,所述颗粒脱水器高速旋转以初步脱出所述颗粒中所吸进的水分;

五,脱水后的颗粒经过第一空气泵进入所述第一容器中,通过所述吹热风装置进行最终的干燥;

六,通过所述第二空气泵将干燥后的颗粒吸入到所述第二容器中,所述第二空气泵的上扬力设置为刚能将干燥的颗粒泵送至第二容器中;

七,重复二到六的步骤,直到所述湿度传感器检测到所述内筒内的衣物完成干燥;

其中,所述机门封盖住所述内筒,且所述机门内设置有颗粒通道,所述颗粒通道在机门上端开口,且该开口与所述第二容器的出口相配合,所述颗粒通道在机门内侧开口作为通向内筒的开口。

2.根据权利要求1所述的颗粒式衣物烘干机,其特征在于:所述位置传感器具有设置在所述双层区域处的红外线发射器和接收器,还有设置在所述箱体内侧对应于内筒底部位置的反射板。
