专利号: 2015107859612
申请人: 项炳海
专利类型:发明专利
专利状态:已下证
专利领域: 纱线;纱线或绳索的机械整理;整经或络经
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

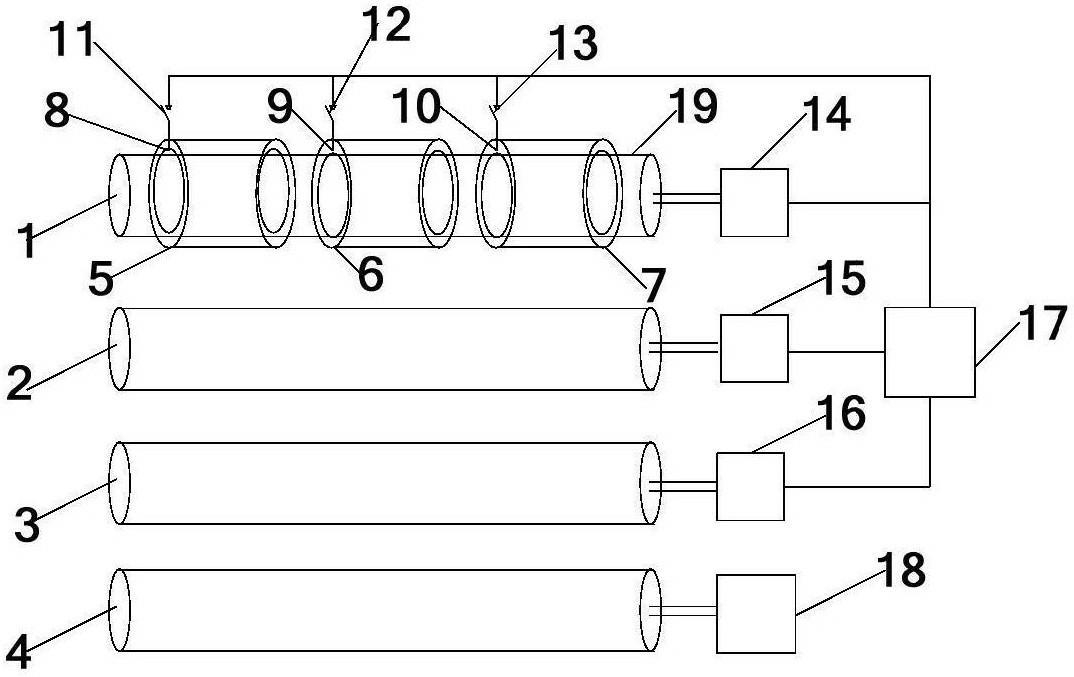

1.一种三色段彩纱纺纱装置,包括前罗拉、中罗拉和后罗拉,其特征在于:在所述后罗拉的后部加装有一列喂入罗拉,所述喂入罗拉包括罗拉轴,在所述罗拉轴上依次连接有第一罗拉套、第二罗拉套和第三罗拉套,所述第一罗拉套、第二罗拉套和第三罗拉套分别通过第一轴承、第二轴承和第三轴承与罗拉轴相连,所述第一罗拉套、第二罗拉套和第三罗拉套的大小相同,所述第一轴承、第二轴承和第三轴承有两种工作状态,包括开状态和关状态,所述第一轴承、第二轴承和第三轴承分别与第一电磁开关、第二电磁开关和第三电磁开关连接,所述第一轴承、第二轴承和第三轴承的工作状态分别由第一电磁开关、第二电磁开关和第三电磁开关控制,所述罗拉轴由第一伺服电机带动,所述后罗拉和中罗拉分别由第二伺服电机和第三伺服电机带动,所述前罗拉由主电机控制,所述第一电磁开关、第二电磁开关和第三电磁开关与第一伺服电机、第二伺服电机和第三伺服电机通过可编程逻辑控制器相连。

2.一种三色段彩纱纺纱方法,其特征在于:三种不同颜色的第一粗纱、第二粗纱和第三粗纱分别由喂入罗拉的第一罗拉套、第二罗拉套和第三罗拉套喂入,后罗拉和喂入罗拉的转速相同,包括三种工作状态:一是第一粗纱、第二粗纱和第三粗纱同时喂入,此时第一轴承、第二轴承和第三轴承均处于关状态,喂入罗拉和后罗拉均以速度v1转动,中罗拉和前罗拉分别以转速v2和v3转动,所述前罗拉转速v3根据纱管卷绕直径d1、前罗拉直径d2、锭子速度n1和钢丝圈转速n2按照公式v3=(n1-n2)×d1/d2确定,所述喂入罗拉和后罗拉转速v1和中罗拉转速v2的大小由前罗拉转速v3、总牵伸倍数Q和后区、前区的牵伸倍数Q1和Q2按照公式Q2=v3/v2、Q1=v2/v1、Q=Q1×Q2确定,所述总牵伸倍数Q由喂入粗纱定量T1和所纺细纱定量T2按照公式Q=T1/T2确定;二是第一粗纱、第二粗纱或者第一粗纱、第三粗纱或者第二粗纱、第三粗纱两种粗纱同时喂入,此时第一轴承、第二轴承或者第一轴承、第三轴承或者第二轴承、第三轴承处于关状态,第三轴承或者第二轴承或者第一轴承处于开状态,此时喂入罗拉和后罗拉均已速度1.5v1转动,中罗拉以转速1.5v2转动,前罗拉以转速v3转动;三是第一粗纱或者第二粗纱或者第三粗纱单粗纱喂入,此时第二轴承、第三轴承或者第一轴承、第三轴承或者第一轴承、第二轴承处于开状态,第一轴承或者第二轴承或者第三轴承处于关状态,此时喂入罗拉和后罗拉均已速度3v1转动,中罗拉以转速3v2转动,前罗拉以转速v3转动。
