专利号: 2015107871205
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

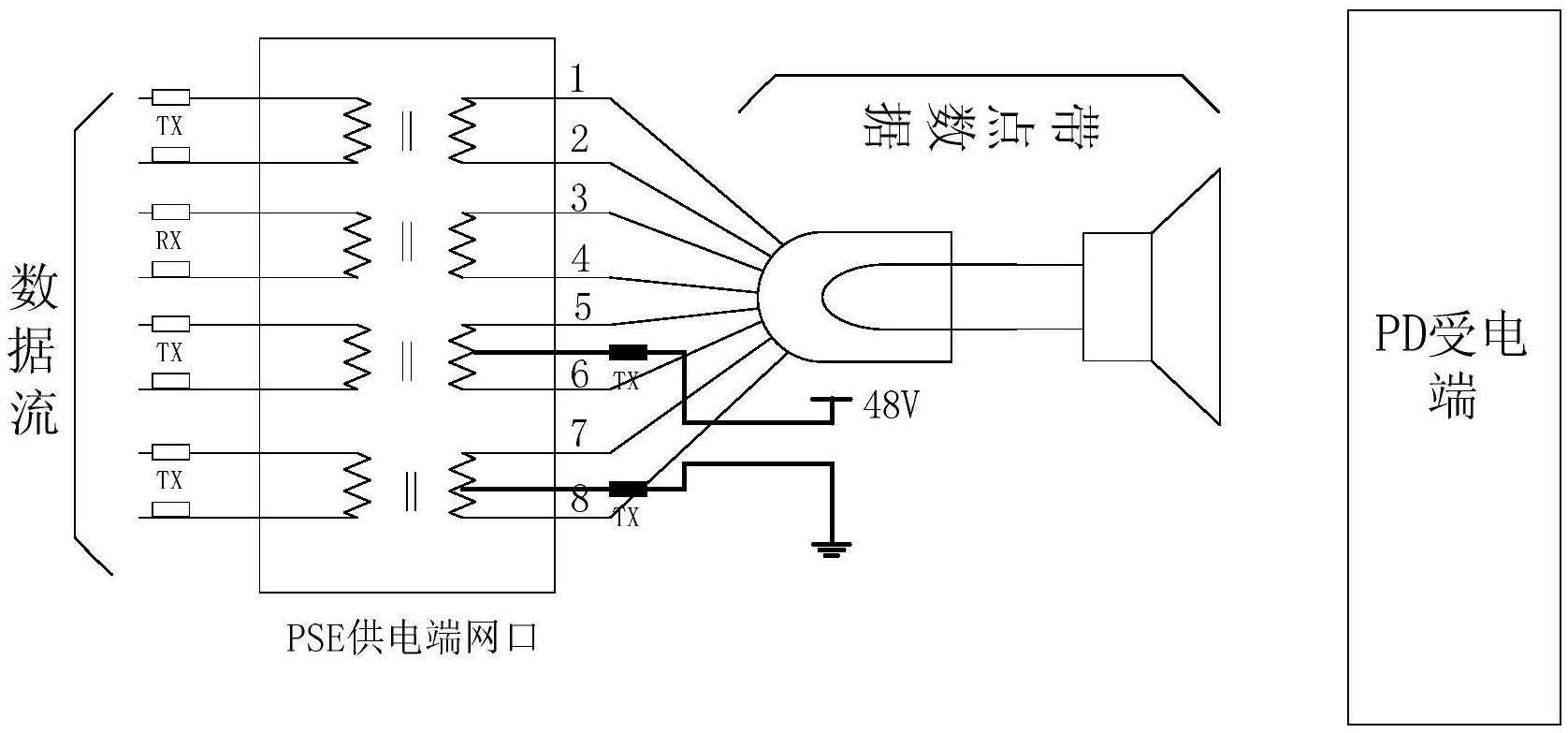

1.一种稳定POE供电电压的系统,其特征在于,应用于基于POE技术,调节远端供电设备对终端受电设备的供电电压,所述终端受电设备包括:侦测接收电压模块,与所述终端受电设备中的受电模块连接,实时侦测所述受电模块的电压,产生侦测数据;

受电设备CPU,与所述侦测接收电压模块连接,对所述侦测数据进行处理后输出;

所述远端供电设备包括:

供电设备CPU,与所述受电设备CPU连接,接收处理后的所述侦测数据,并对所述处理后的侦测数据进行进一步处理,产生控制信号;

反馈调节模块,分别与所述供电设备CPU、远端供电设备的供电电源连接,根据所述控制信号对所述供电电源的供电电压进行调节。

2.根据权利要求1所述的稳定POE供电电压的系统,其特征在于,所述侦测接收电压模块包括:多个比较器,所述比较器的正向端或负向端输入一基准电压,所述比较器相对的正向端或负向端输入侦测所述受电模块得到的电压,所述比较器的输出端与所述受电设备CPU连接,将所述侦测数据输出给所述受电设备CPU。

3.根据权利要求2所述的稳定POE供电电压的系统,其特征在于,所述侦测接收电压模块还包括:所述比较器的正向端和/或负向端通过二极管与所述受电模块连接;并且,所述比较器的正向端和/或负向端与所述受电模块之间还连接有一个或多个稳压电阻。

4.根据权利要求1所述的稳定POE供电电压的系统,其特征在于,所述反馈调节模块包括:多个反馈电阻,与所述远端供电设备的供电电源连接,

多个MOS管,所述MOS管的源极或漏极分别与所述反馈电阻中的全部或部分连接,并且所述MOS管的栅极与所述供电设备CPU连接;以及所述供电设备CPU产生控制信号控制所述多个MOS管的导通与截止,从而改变接入所述反馈调节模块中的反馈电阻值。

5.根据权利要求4所述的稳定POE供电电压的系统,其特征在于,所述反馈调节模块包括:电源芯片,通过所述反馈电阻与所述供电设备的电源连接,为所述反馈调节模块的运行提供电能。

6.根据权利要求1所述的稳定POE供电电压的系统,其特征在于,所述远端供电设备与所述终端受电设备之间通过无线或有线网线连接。

7.一种稳定POE供电电压的方法,其特征在于,所述方法包括:受电设备开始受电,侦测所述受电设备中受电模块的电压,产生侦测数据;

根据所述侦测数据判断是否需要调节,若需要调节,将所述侦测数据输入至受电设备CPU中处理,之后将处理的侦测数据输入至供电设备CPU进行进一步处理,产生控制信号;

根据所述控制信号对所述供电电源的供电电压进行调节。

8.根据权利要求7所述的稳定POE供电电压的方法,其特征在于,所述方法中,将侦测的电压输入至比较器的正向端或负向端,所述比较器将侦测的电压与基准电压比较,得到侦测数据。

9.根据权利要求7所述的稳定POE供电电压的方法,其特征在于,所述方法中,MOS管的栅极接入所述控制信号,所述控制信号控制所述MOS管的导通与截止;

所述MOS管的导通与截止控制接入所述供电电源的反馈电阻值,从而调节所述供电电源的供电电压。

10.根据权利要求7所述的稳定POE供电电压的方法,其特征在于,所述方法还包括,根据所述侦测数据判断是否需要调节,若不需要调节,则继续侦测所述受电设备中受电模块的电压。
