1.斜面轨槽通孔转角铝镍合金活动教学三角尺,包括三只结构尺寸相同的第一活动尺

(10)、第二活动尺(20)和第三活动尺(30)，每只活动尺由边尺部分和滑移部分所组成；第一活动尺(10)由第一边尺部分(19)和第一滑移部分(18)所组成，第二活动尺(20)由第二边尺部分(29)和第二滑移部分(28)所组成，第三活动尺(30)由第三边尺部分(39)和第三滑移部分(38)所组成；所述的第一边尺部分(19)上的斜面凹槽(14)与第三滑移部分(38)上的斜面凸轨(41)之间为滑动配合，所述的第二边尺部分(29)上的斜面凹槽(14)与第一滑移部分(18)上的斜面凸轨(41)之间为滑动配合，所述的第三边尺部分(39)上的斜面凹槽(14)与第二滑移部分(28)上的斜面凸轨(41)之间为滑动配合，其特征是：所述的滑移部分的下表面为滑板下平面(61)，所述的边尺部分的上表面为边尺上平面

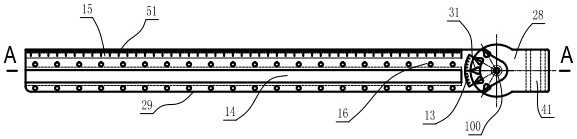

(16)；滑板下平面(61)上有滑移通孔(108)，边尺上平面(16)上有边尺台阶孔(109)；滑板下平面(61)上有斜面凸轨(41)，边尺上平面(16)上有斜面凹槽(14)；滑板下平面(61)上有转角视孔(31)，边尺上平面(16)上有转角刻度(13)；边尺上平面(16)内侧有刻度斜坡(15)，刻度斜坡(15)上还镌刻着长度刻度(51)；

所述的边尺台阶孔(109)上有台阶孔平面(117)，台阶螺钉(100)上有螺钉大头端(119)

和螺钉圆柱段(118)，螺钉大头端(119)与螺钉圆柱段(118)连接部位为螺钉台阶面(112)，蝶形弹簧(110)上有蝶簧外环(115)和蝶簧辐条(114)，蝶簧外环(115)固定于边尺台阶孔(109)与台阶孔平面(117)之间的夹角处，蝶簧辐条(114)托着螺钉台阶面(112)；

所述的台阶螺钉(100)依次穿越所述的滑移通孔(108)和所述的边尺台阶孔(109)，蝶

形螺母(120)与所述的台阶螺钉(100)外螺纹端配合，将滑板下平面(61)可旋转搭接在边尺上平面(16)上，所述的滑板下平面(61)与所述的边尺上平面(16)处于同一高度，所述的台阶螺钉(100)与滑移通孔(108)和边尺台阶孔(109)之间均为间隙配合；

所述的边尺上平面(16)上有珠座台阶孔(58)，珠座台阶孔(58)对称布置在所述的斜面

凹槽(14)两侧，珠座台阶孔(58)内台阶上有台阶孔平面(57)，台阶孔平面(57)中心有珠座盲孔(59)；滑珠座里半片(81)和滑珠座外半片(82)形状结构尺寸相同，都包括有滑珠座外圆(86)、滑珠座结合面(84)、滑珠座外侧面(85)，滑珠座结合面(84)上有滑珠座内圆孔(88)，滑珠座内圆孔(88)底端连接着滑珠座内锥孔(83)大头端，滑珠座内锥孔(83)小头端与所述的滑珠座外侧面(85)相交；

所述的珠座台阶孔(58)内圆同时固定着滑珠座里半片(81)上的滑珠座外圆(86)以及

滑珠座外半片(82)上的滑珠座外圆(86)，滑珠座里半片(81)上的滑珠座内锥孔(83)和滑珠座外半片(82)上的滑珠座内锥孔(83)之间滑动配合固定着滑移滚珠(80)；滑移滚珠(80)上突出所述的滑珠座里半片(81)上的滑珠座外侧面(85)的里突出球面(98)被容纳在所述的珠座盲孔(59)之中；滑移滚珠(80)上突出所述的滑珠座外半片(82)上的滑珠座外侧面(85)的外突出球面(89)与所述的滑板下平面(61)接触；

所述的第一活动尺(10)、第二活动尺(20)和第三活动尺(30)整体上都是采用铝合金材

料，所述的滑板下平面(61)上有一层厚度为0.24至0.26毫米的硬质铝镍合金镀层，该硬质铝镍合金材料由如下重量百分比的元素组成：NI（镍）：10.2～10.4%、W（钨）：5.1～5.3%、Ti（钛）：3.2～3.4%、Cr（铬）：2.6～2.8%、Mo（钼）：1.2～1.4%、Zn（锌）：2.2～2.4%、C（碳）：1.0～

1.2%，余量为Al（铝）及不可避免的杂质；所述杂质的重量百分比含量为：Sn（锡）少于0.05%、Si（硅）少于0.20%、S（硫）少于0.012%、P（磷）少于0.015%。

2.根据权利要求1所述的斜面轨槽通孔转角铝镍合金活动教学三角尺，其特征是：所述的边尺上平面(16)到所述的斜面凹槽(14)底面的凹槽底平面(71)的深度为2.6至2.8毫米，所述的斜面凹槽(14)的两侧斜面与凹槽底平面(71)之间的夹角均为57至59度，所述的斜面凹槽(14)底面的凹槽底平面(71)宽度为5.7至5.9毫米，所述的边尺上平面(16)与所述的斜面凹槽(14)的两侧凹斜面之间有凹槽圆角(91)，凹槽圆角(91)半径为0.4.至0.6毫米。

3.根据权利要求1所述的斜面轨槽通孔转角铝镍合金活动教学三角尺，其特征是：所述的滑板下平面(61)至所述的斜面凸轨(41)上面的凸轨顶平面(74)的高度为2.3至2.5毫米，所述的斜面凸轨(41)的两侧凸斜面与凸轨顶平面(74)之间的夹角均为57至59度，所述的斜面凸轨(41)上面的凸轨顶平面(74)宽度为5.3至5.5毫米；所述的凸轨顶平面(74)与所述的斜面凸轨(41)的两侧凸斜面之间有凸轨圆角(94)，凸轨圆角(94)半径为0.4至0.6毫米。

4.根据权利要求1所述的斜面轨槽通孔转角铝镍合金活动教学三角尺，其特征是：所述的刻度斜坡(15)与边尺上平面(16)之间的夹角为44～46度。

5.根据权利要求1所述的斜面轨槽通孔转角铝镍合金活动教学三角尺，其特征是：所述的长度刻度(51)纹理深度为0.21至0.23毫米。

6.根据权利要求1所述的斜面轨槽通孔转角铝镍合金活动教学三角尺，其特征是：所述的边尺上平面(16)上有所述的边尺台阶孔(109)，边尺台阶孔(109)两侧有台阶孔夹角面(102)，两侧的台阶孔夹角面(102)之间的夹角为58至60度。
