专利号: 2015107943542
申请人: 黄成
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种兼顾通风和遮光效果的智能窗帘系统,其特征在于,包括:

第一电动窗帘,其具有第一窗帘主体,所述第一窗帘主体编织成均匀分布的若干方格的形式,且若干方格中由黑色布块填充的遮光方格和由纱网填充的透气方格间隔排列;

第二电动窗帘,其具有第二窗帘主体,所述第二窗帘主体编织成均匀分布的若干方格的形式,且若干方格中由黑色布块填充的遮光方格和由纱网填充的透气方格间隔排列;

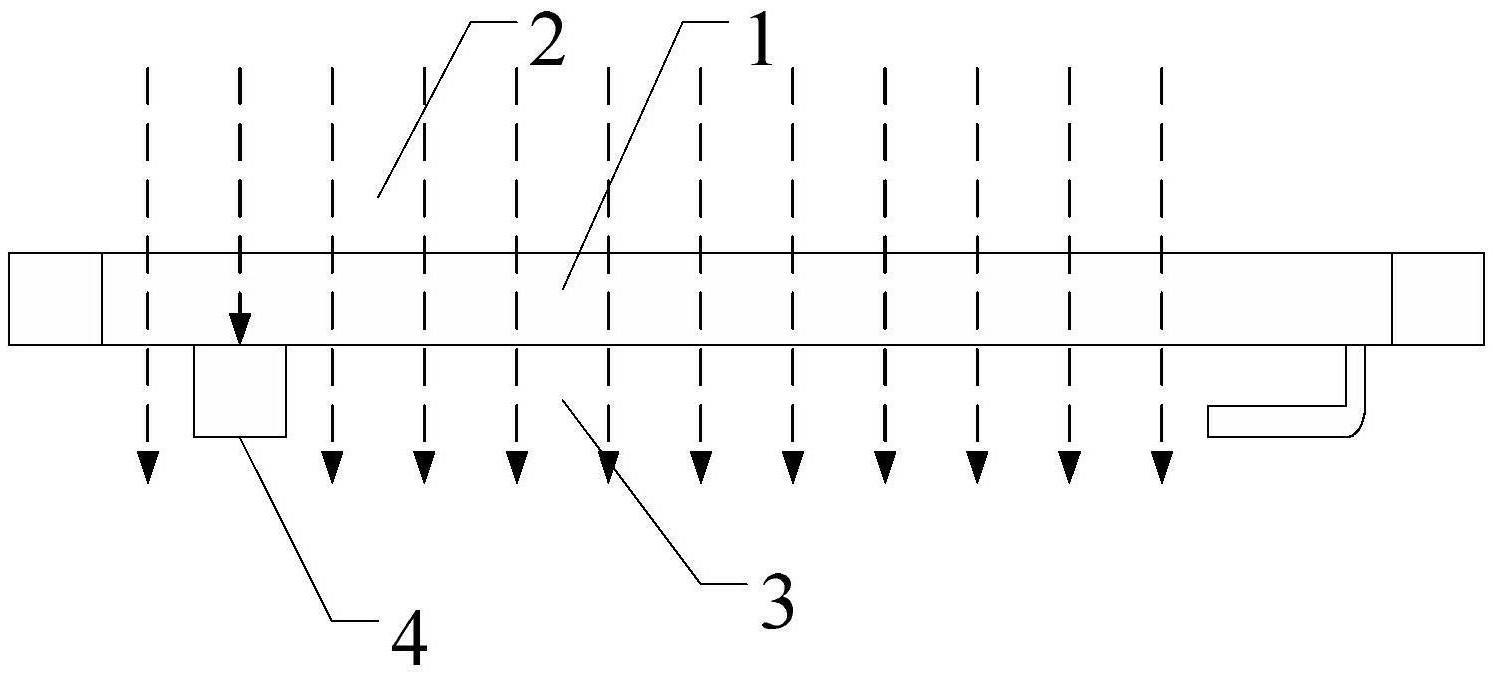

光线亮度传感器,其设置窗扇上,且位于窗扇的内侧,用于检测由室外进入至室内的光线亮度值,并生成光线亮度信号;

控制装置,其连接至所述第一电动窗帘、所述第二电动窗帘和所述光线亮度传感器;所述控制装置包括手动控制信号输入端,当所述控制装置接收到由所述手动控制信号输入端输入的手动控制信号,则所述控制装置控制所述第一电动窗帘合拢;所述控制装置包括比较器和计时器,所述比较器内预先设定一个标准值,所述比较器持续接收所述光线亮度传感器的光线亮度信号,并逐一将光线亮度值与标准值比较,当出现一个光线亮度值比标准值低时,所述计时器开始计时,若在连续的40至60分钟内所接收到的光线亮度值均比标准值低,所述比较器则生成第一控制信号,所述控制装置检测所述第一电动窗帘和所述第二电动窗帘均处于未合拢状态,则所述比较器将该第一控制信号发送至所述第一电动窗帘和第二电动窗帘,控制所述所述第一电动窗帘和第二电动窗帘合拢,且所述第二电动窗帘的遮光方格与所述第一电动窗帘的透气方格相重叠,若所述控制装置检测所述第一电动窗帘处于合拢状态,则所述比较器将该第一控制信号发送至所述第二电动窗帘,控制所述第二电动窗帘合拢,且所述第二电动窗帘的遮光方格与所述第一电动窗帘的透气方格相重叠;

所述比较器内预先设定标准值的具体过程为:

所述控制装置包括第一按键和第二按键,所述第一按键和所述第二按键均与所述比较器电连接,当所述第一按键被按动并生成第一按键信号,所述比较器进入设定状态,所述比较器将当前接收到的光线亮度值存储为标准值,之后所述第二按键被按动并生成第二按键信号,所述比较器完成对标准值的设定。

2.如权利要求1所述的兼顾通风和遮光效果的智能窗帘系统,其特征在于,所述第一窗帘主体的方格尺寸与所述第二窗帘主体的方格尺寸一致,且所述第一窗帘主体的方格边长为5cm。

3.如权利要求1所述的兼顾通风和遮光效果的智能窗帘系统,其特征在于,当出现一个光线亮度值比标准值高时,所述计时器开始计时,若在连续的60至90分钟内所接收到的光线亮度值均比标准值高,所述比较器则生成第二控制信号,将该第二控制信号发送至所述第二电动窗帘,控制所述第二电动窗帘拉开。

4.如权利要求3所述的兼顾通风和遮光效果的智能窗帘系统,其特征在于,所述控制装置还包括一定时器,所述定时器内预先设定有延迟时间,若在连续的60至90分钟内所接收的光线亮度值均比标准值高,所述比较器则生成第二控制信号,在经过所述延迟时间后所述比较器将第二控制信号发送至所述第二电动窗帘,控制所述第二电动窗帘拉开。

5.如权利要求4所述的兼顾通风和遮光效果的智能窗帘系统,其特征在于,若在连续的

60分钟内所接收到的光线亮度值均比标准值低,所述比较器则生成第一控制信号。

6.如权利要求4所述的兼顾通风和遮光效果的智能窗帘系统,其特征在于,所述控制装置具有用于输入延迟时间的操作面板。

7.如权利要求4所述的兼顾通风和遮光效果的智能窗帘系统,其特征在于,若在连续的

60分钟内所接收到的光线亮度值均比标准值高,所述比较器则生成第二控制信号。
