1.一种基于机器视觉的PCB焊点定位方法，其特征在于，该方法包括如下步骤：步骤1所搭建的面向PCB板的自动焊接装置，包括底座、运动执行机构、固定PCB板的卡座和一台工业相机；

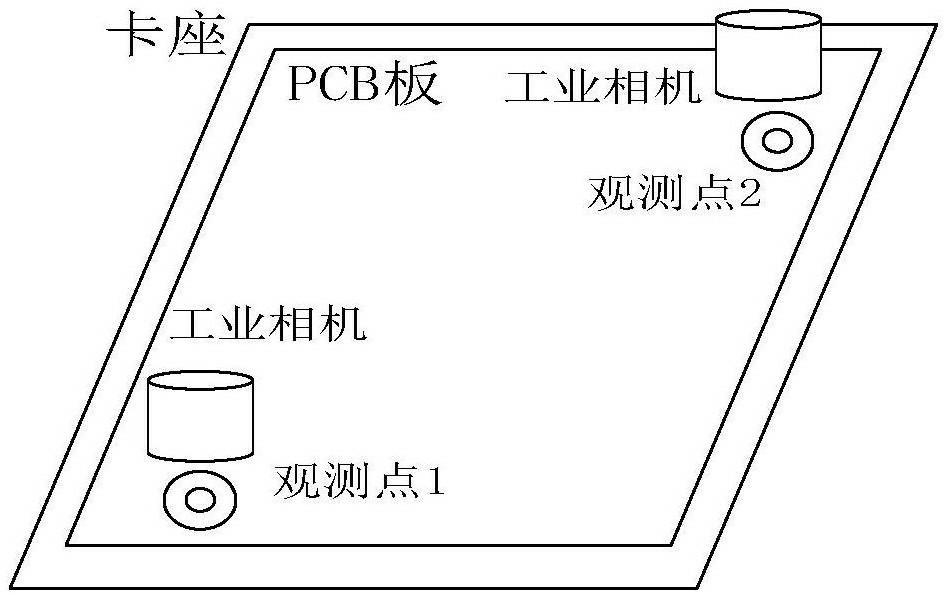

自动焊接装置上设置有两个相机观测点，分别为观测点1和观测点2；运动执行机构包括电机X和电机Y，运动执行机构固定在底座上，同时与固定PCB板的卡座相连，用于控制卡座做平移运动；

步骤2系统参数标定阶段，具体如下：

2-1.将基准PCB板安装固定在卡座内，通过两台电机的移动，分别使基准PCB板上两个mark点位于相机视野内；记录电机运动到观测点1和观测点2的脉冲分别为(PAX,PAY)、(PBX,PBY)，两个mark点在相机中的像素坐标分别是(CAX,CAY)、(CBX,CBY)；同时精确定位基准PCB板上的待定位点，记录电机运动的脉冲为(PCX,PCY)；

2-2.当基准PCB板上mark点位于相机视野内时，通过电机的运动确定电机及卡座安装时的微小偏差：X轴电机运动P1脉冲，运动前后mark点的像素坐标分别为(C1X,C1Y)，(C2X,C2Y)；Y轴电机运动P2脉冲，运动前后mark点的像素坐标分别为(C3X,C3Y)，(C4X,C4Y)；

由此可得X轴、Y轴电机运动时，图像在水平、竖直方向上像素变化与平移脉冲的比值分别为:

2-3.由此可得基准PCB板上两个mark点和待定位点的坐标(XA,YA)、(XB,YB)、(XC,YC)分别为：步骤3待定位PCB板参数标定阶段，具体如下：

3-1.将待定位PCB板安装固定在卡座内，由于卡座缝隙和固定误差，待定位板与基准板之间存在位置偏差；通过电机分别移动到观测点1和观测点2，此时两个mark点在相机中的像素坐标分别是(CAX',CAY')、(CBX',CBY')；

3-2.由此可得待定位PCB板上两个mark点的坐标(XA',YA')、(XB',YB')分别为：步骤4待定位PCB板定位阶段，具体如下：

4-1.根据旋转平移原理列出方程：

(x,y)为基准板上的点，(x',y')为待定位板上相应的点，α为旋转角，tx、ty为平移量；

由此求得旋转角度和平移量分别为：

当x2'＜x1'时α＝α+180°；x2＜x1当时α＝α-180°；(x1,y1)，(x2,y2)基准板上两个mark点的坐标，(x1',y1')，(x2',y2')待定位板上两个mark点的坐标；

4-2.将(6)得到的参数和待定位点坐标(XC,YC)带入(4)可得焊点实际坐标：

4-3.将焊点坐标转换为两台电机的脉冲量，根据如下坐标与脉冲关系式：可得电机X、Y的实际偏移脉冲为：

4-4.可得待定位点与基准件上点的脉冲偏移量为：
