专利号: 2015107956294
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

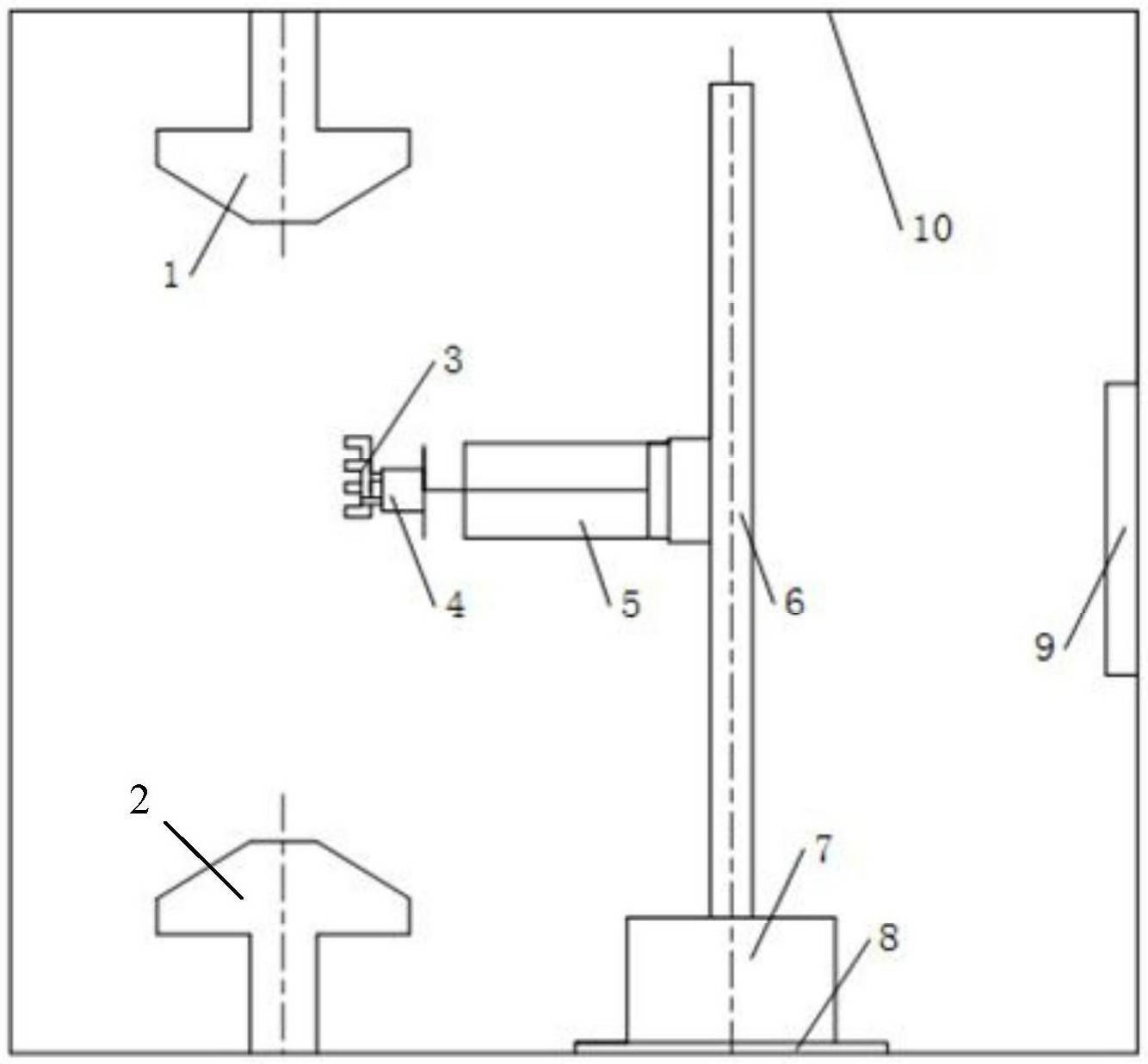

1.自动换取试样件的低温力学试验装置,包括控制系统和低温试验箱;其特征在于:还包括工装夹具、平行抓手、平移驱动装置、直线驱动器、旋转驱动装置和试样件预冷架;所述的旋转驱动装置固定在低温试验箱底部,并驱动直线驱动器旋转;所述的平移驱动装置固定在直线驱动器上,并驱动平行抓手平移;所述的工装夹具安装在平行抓手末端;所述的试样件预冷架固定在低温试验箱侧壁上;所述的控制系统控制平行抓手、平移驱动装置、直线驱动器和旋转驱动装置的动作,以及数据传输。

2.根据权利要求1所述的自动换取试样件的低温力学试验装置,其特征在于:所述的试样件预冷架包括试样件预冷架壳体以及设置在试样件预冷架壳体内的弹簧和托件板;所述弹簧的两端分别与试样件预冷架壳体和托件板连接。

3.根据权利要求1所述的自动换取试样件的低温力学试验装置,其特征在于:所述的旋转驱动装置采用平移气缸或平移电机。

4.根据权利要求1所述的自动换取试样件的低温力学试验装置,其特征在于:所述的旋转驱动装置采用旋转气缸或旋转电机。

5.根据权利要求1所述的自动换取试样件的低温力学试验装置,其特征在于:所述的直线驱动器能将自身位移参数传输给控制系统。

6.自动换取试样件的低温力学试验方法,其特征在于:该方法的具体步骤如下:步骤一、将试样件的尺寸参数、试验机下夹头的高度位置和中心线位置输入控制系统;

试样件的尺寸参数包括试样件总长和夹持部位直径;多个试样件并排装入试样件预冷架上;

步骤二、关闭低温试验箱的箱门,打开低温试验箱的降温装置并设定温度值对试样件进行预冷;

步骤三、设定工装夹具的初始位置和初始张开量;工装夹具的初始位置与试样件预冷架中心等高,物料盒放置在工装夹具的初始位置正下方;

步骤四、当温度达到设定值时,通过控制系统执行“装件”动作,具体如下:

①旋转驱动装置将工装夹具从初始位置旋转至正对试样件预冷架的位置,平移驱动装置将工装夹具推出平移到试样件处,平行抓手则控制工装夹具夹持住已经预冷好的试样件;

②旋转驱动装置旋转将试样件从试样件预冷架上取下,平移驱动装置将工装夹具平移复位,旋转驱动装置继续旋转直至工装夹具背对试样件预冷架;平移驱动装置再次将工装夹具推出,保证试样件和试验机下夹头同轴;直线驱动器依据输入的试样件总长和试验机下夹头的高度位置上下移动实现试样件的纵向定位,同时直线驱动器的纵向位移传送至控制系统中;

③控制系统控制试验机上夹头下移夹住试样件的顶部,试验机上夹头下移的位移与直线驱动器的纵向位移相等;试样件的底部由试验机下夹头夹持;

④工装夹具打开,平移驱动装置将工装夹具复位,旋转驱动装置将工装夹具回转到初始位置,开始低温力学试验;

步骤五、试样件断裂后,通过控制系统控制工装夹具回到试样件位置夹持断裂的试样件;试验机上夹头打开上移,下夹头打开;工装夹具、平行抓手和平移驱动装置随直线驱动器上移;平移驱动装置将工装夹具复位,旋转驱动装置将工装夹具回转到初始位置;直线驱动器下移,松开工装夹具,断裂的试样件落在物料盒中;

步骤六、重复步骤四和步骤五,直至试样件预冷架上所有试样件都完成低温力学试验。

7.根据权利要求6所述自动换取试样件的低温力学试验方法,其特征在于:工装夹具的初始张开量比试样件夹持部位直径大1~2mm。
