专利号: 2015107961432
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

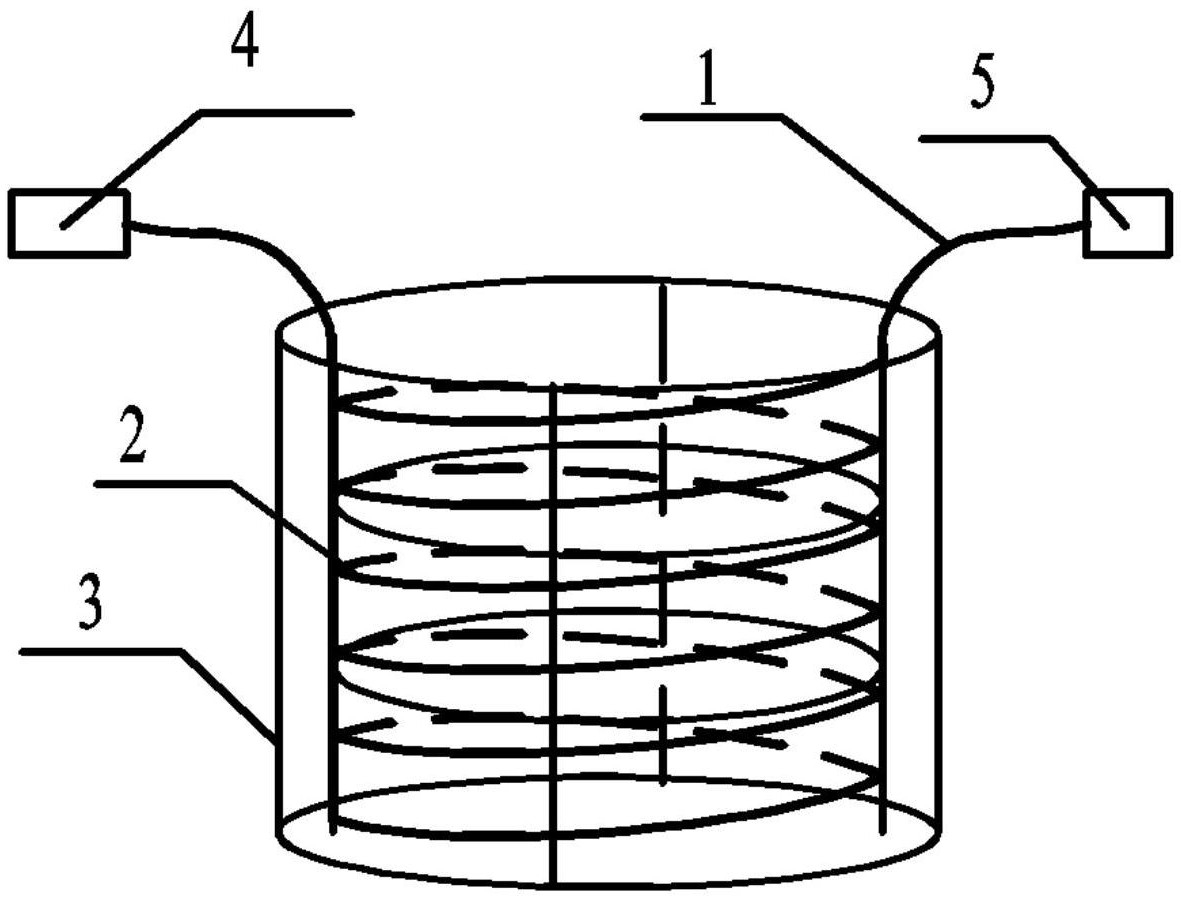

1.一种灌注桩含泥量检测装置,包括灌注桩(3)和具有热源和温度传感功能的光纤传感器(1),其特征在于:该装置还包括测量温度的分布式光纤温度检测仪(4)和控制光纤传感器(1)加热功率的调压器(5),所述光纤传感器(1)在浇注前设于灌注桩(3)内。

2.如权利要求1所述一种灌注桩含泥量检测装置,其特征在于:所述光纤传感器(1)在浇注前附着在所述灌注桩(3)内的钢筋笼(2)上。

3.利用权利要求1所述装置的一种灌注桩含泥量检测方法,包括以下步骤:

①根据检测工程桩的特征制作一组相应的不同含泥量的模型灌注桩(3);

②在该组模型灌注桩(3)浇筑前将光纤传感器(1)以缠绕的形式布置在灌注桩(3)内,同时要保证置入的光纤传感器(1)是没有断点的;

③通过调压器(5)使光纤传感器(1)按照一定的加热功率对该组灌注桩(3)进行加热,通过分布式光纤温度检测仪(4)记录相应加热功率不同含泥量下灌注桩(3)的稳定温升;然后将该组灌注桩(3)不同含泥量和其稳定的温升拟合成一个函数公式;

④在工程桩浇注前,将光纤传感器(1)以同样的方式植入到工程桩体内,待桩体凝结后,对光纤传感器(1)进行加热,获得稳定温升值,将稳定温升值与步骤③得到的结果对比,即可得到工程桩的含泥量。

4.如权利要求3所述一种灌注桩含泥量检测方法,其特征在于:④通过调压器(5)改变光纤传感器(1)加热功率,到得不同加热功率下含泥量和其稳定的温升函数关系。

5.如权利要求4所述一种灌注桩含泥量检测方法,其特征在于:所述一组模型桩的光纤串联起来在一起同时加热。

6.如权利要求5所述一种灌注桩含泥量检测方法,其特征在于:所述光纤传感器(1)加热功率不大于10w/m。
