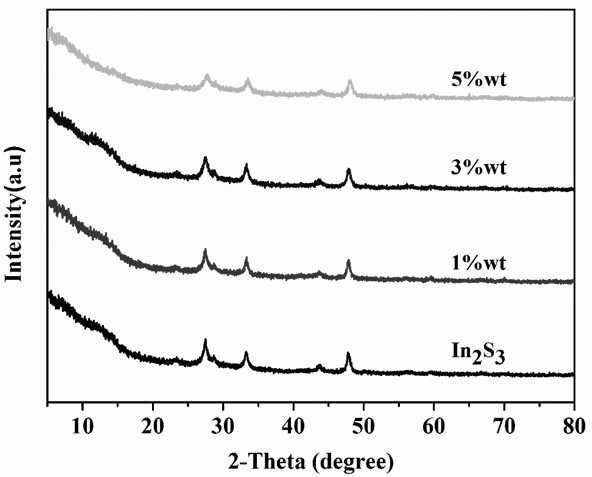

1.一种硫化铟介孔空心微球光催化剂的制备方法，所述光催化剂为表面有碳量子点存在的β-In2S3介孔微球，用于在可见光下光催化降解甲基橙；所述光催化剂中，碳量子点与β-In2S3的质量比为0.03:1；其特征在于具体步骤如下：(1)将氯化铟和L-半胱氨酸溶于蒸馏水，搅拌得到溶液D；

(2)在溶液D加入碳量子点，搅拌得到溶液E；

(3)将溶液E转移到内衬为聚四氟乙烯的反应釜中，放入烘箱，在150℃下反应24小时；

(4)待自然冷却至室温后，离心得到暗红色固体，洗涤、真空干燥，得到样品；

步骤(1)中，所述的氯化铟和L-半胱氨酸的物质的量之比为1:1.5，氯化铟与蒸馏水的摩尔体积比为：1mmol：25ml。

2.如权利要求1所述的一种硫化铟介孔空心微球光催化剂的制备方法，其特征在于：步骤(1)中，所述搅拌时间为5分钟。

3.如权利要求1所述的一种硫化铟介孔空心微球光催化剂的制备方法，其特征在于：步骤(2)中，所述碳量子点的加入量使得最终的光催化剂中碳量子点与β-In2S3的质量比为

0.03:1，所述搅拌时间为5分钟。

4.如权利要求1所述的一种硫化铟介孔空心微球光催化剂的制备方法，其特征在于：步骤(4)中，洗涤指用去离子水和乙醇交替洗涤三次。
