测试治具
¥12000
专利号: 2015107995176
申请人: 英业达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

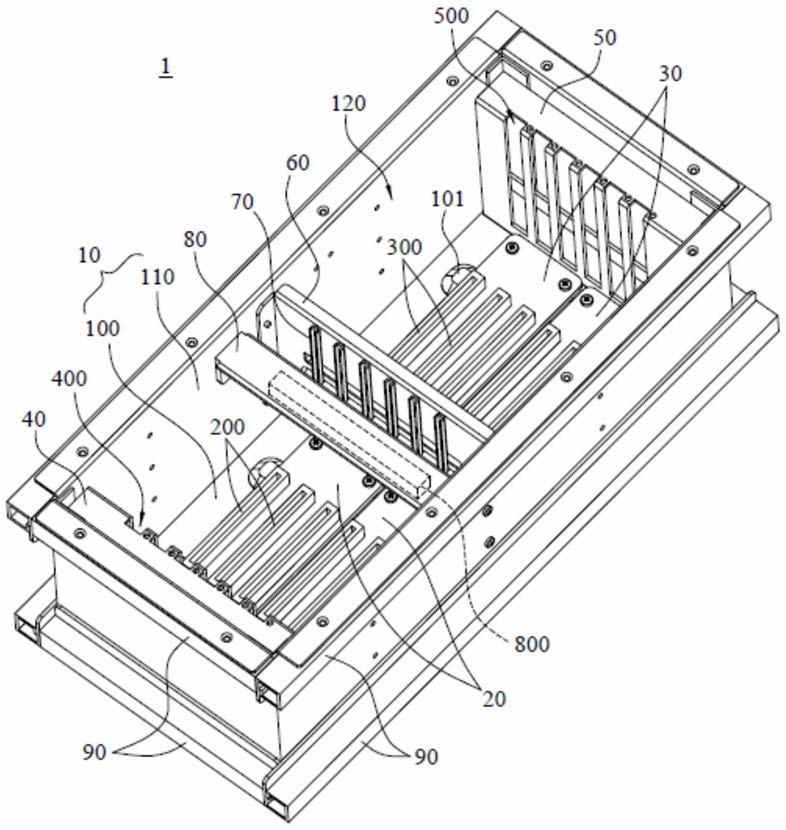

1.一种测试治具,用于承载一第一适配卡或一第二适配卡,所述第二适配卡的长度大于所述第一适配卡的长度,其特征在于,所述测试治具包含:一壳体,包含一底座和一侧墙,所述侧墙围绕所述底座而形成一置放空间;

一第一转接板,固定于所述壳体,并且位于所述置放空间内,所述第一转接板具有一第一插槽;

一第二转接板,固定于所述壳体,并且位于所述置放空间内,所述第二转接板具有一第二插槽;

一第一立板,设置于所述壳体;

一第二立板,设置于所述壳体,并且面向所述第一立板,所述第一转接板和所述第二转接板皆介于所述第一立板和所述第二立板之间;以及一调整板,可拆卸地设置于所述壳体而介于所述第一立板和所述第二立板之间,并且具有一第一装设位置及一第二装设位置,当所述调整板位于所述第一装设位置时,所述测试治具供所述第一适配卡插设于所述第一插槽,且所述第一适配卡的相对二侧分别固定于所述第一立板与所述调整板,当所述调整板位于所述第二装设位置时,所述测试治具供所述第二适配卡插设于所述第二插槽,且所述第二适配卡的相对二侧分别固定于所述第二立板于所述调整板。

2.如权利要求第1项所述的测试治具,其特征在于,其中所述第一转接板和所述第二转接板皆固定于所述底座,所述第一立板于所述第二立板的相对二侧分别设置于所述侧墙。

3.如权利要求第2项所述的测试治具,其特征在于,其中所述底座具有复数个凸包,所述第一转接板和所述第二转接板固定于所述底座而抵靠所述复数个凸包。

4.如权利要求第1项所述的测试治具,其特征在于,还包含设置于所述调整板的一滑轨件,其中当所述调整板位于所述第一装设位置时,所述滑轨件面向所述第一立板,且所述第一适配卡的一侧可滑移地设置于所述滑轨件,当所述调整板位于所述第二装设位置时,所述滑轨件面向所述第二立板,且所述第二适配卡的一侧可滑移地设置于所述滑轨件。

5.如权利要求第1项所述的测试治具,其特征在于,其中所述第一立板具有一第一开口,所述第二立板具有一第二开口,当所述调整板位于所述第一装设位置时,所述第一适配卡的一侧固定于所述第一立板,并且位于所述第一开口,当所述调整板位于所述第二装设位置时,所述第二适配卡的一侧固定于所述第二立板,并且位于所述第二开口。

6.如权利要求第1项所述的测试治具,其特征在于,其中当所述调整板位于所述第一装设位置时,所述第一立板和所述调整板之间的距离为所述第一立板和所述第二立板之间距离的一半。

7.如权利要求第1项所述的测试治具,其特征在于,其中当所述调整板位于所述第二装设位置时,所述第二立板和所述调整板之间的距离大于所述第一立板和所述第二立板之间的距离的一半,且小于所述第一立板和所述第二立板之间的距离。

8.如权利要求第1项所述的测试治具,其特征在于,还包含一限位件,可拆卸地设置于所述壳体,其中当所述调整板位于所述第一装设位置时,所述限位件抵靠所述第一适配卡,而使所述第一适配卡夹设于所述限位件和所述第一转接板之间,当所述调整板位于所述第二装设位置时,所述限位件抵靠所述第二适配卡,而使所述第二适配卡夹设于所述限位件和所述第二转接板之间。

9.如权利要求第8项所述的测试治具,其特征在于,其中所述限位件具有一缓冲部,且所述缓冲部抵靠并接触所述第一适配卡或所述第二适配卡。

10.如权利要求第1项所述的测试治具,其特征在于,还包含复数个结构补强肋,设置于所述壳体的外表面。
